        30度梯形丝杠用螺帽 方型 加高型 标准型 黄铜材质

        条件筛选：

        类型 加高方型
        材质 黄铜
        安装孔形式 螺纹孔
        种类筛选 30度梯形丝杠用螺帽

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 配合形式 螺纹旋向 材质
          LJR66 方型 加高型 标准型 左旋 黄铜
          LJR67 右旋
          LJR68 通配型 左旋
          LJR69 右旋



          通配型梯形丝杠和螺帽配合会有较大间隙，如需紧配请选择标准型。

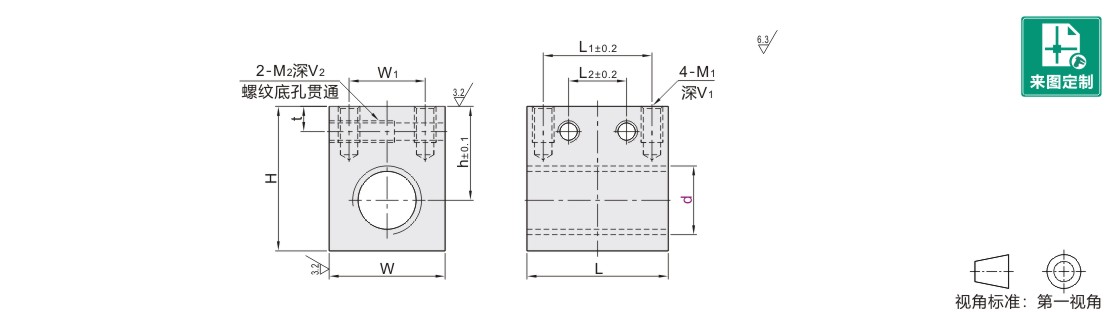

          参数图



          选型表

          型号 螺距
          P
          		 h W H L L1 L2 W1 M1 V1 M2 V2 t 动态容许推力
          (KN)          		 重量
          (g)
          代码 d
          左旋
          LJR66
          LJR68
          右旋
          LJR67
          LJR69          		 10 2 20 21 30 24 16 — 12 M4 8 — — 6 2.52 98
          12 23 23 34 30 21 9 13 M5 10 M5 15 3.90 148
          14 3 4.88 136
          16 27 29 41 35 25 11 18 M6 12 M6 18 7 6.65 257
          18 4 29 33 45 40 30 16 22 8.70 377
          20 9.80 368
          22 5 30 37 48 50 40 20 26 12.33 576
          25 14.20 535
          28 38 45 60 62 50 25 32 M8 16 M8 22 8 20.00 1046
          32 6 22.80 968
