        怡合达自营 带座轴承 铸造型 经济型 窄型立式带座轴承

        品牌名称：

        怡合达

        条件筛选：

        类型 浮球位置固定型
        产品名称 窄型立式带座轴承
        适用行业 通用
        制作工艺 铸造型
        轴承座凹球面公差 过渡配合
        轴承座外形 窄立式

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 材质
          轴承座材质  轴承
          E-BDP 经济型 HT200灰铸铁 GCr15
          BDP 标准型
          BDP01 SUS304 SUS420



          轴承内径公差：H7
              外形非安装尺寸公差：CT9
          轴承座与轴承芯为过渡配合
              交货产品轴承芯略有倾斜为正常现象，
              安装后锁紧螺栓会自动调正。
          不承诺品牌。

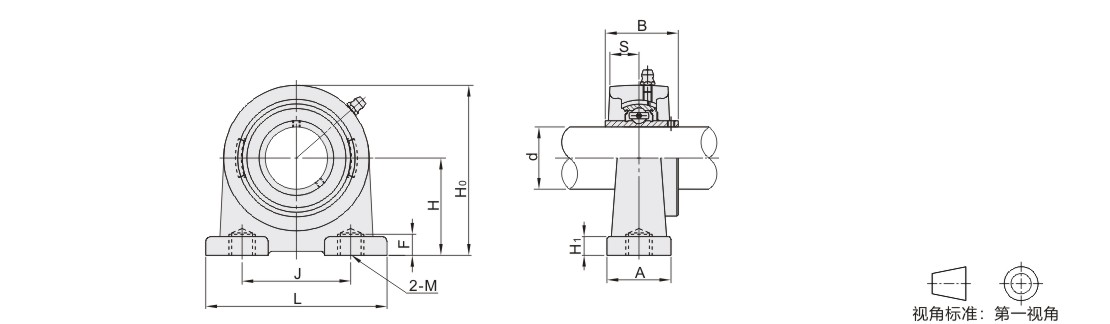

          参数图



          选型表

          型号
          		 国标型号
          		 d
          		 H
          		 L
          		 J
          		 A
          		 H0
          		   H1
          		 S
          		 B
          		 F
          		 M
          		 安装孔
          尺寸(△)
          公差
          		 安装孔
          位置度
          偏差x
          		 紧定
          扭力
          (N·m)
          		 基本额定载荷(N)
          		 重量
          (g)
          代码 规格 动载荷Cr 静载荷Cor
          经济型
          E-BDP
          标准型
          BDP
          BDP01          		 203  UCPA203 17  30.2  76  52  38  62  8  12.7  31  12  M10 ±0.5 0.6  17  12800  6650  520
          204  UCPA204 20  500
          205  UCPA205 25  36.5  84  56  72    10  14.3  34  15  14000  7880  720
          206  UCPA206 30  42.9  94  66  48  84  15.9  38.1  18  M14 47  19500  11200  1020
          207  UCPA207 35  47.6  110  80  95    12  17.5  42.9  20  0.8  25700  15200  1580
          208  UCPA208 40  49.2  116  84  54  100  19  49.2  29600  18200  1840
          209  UCPA209 45  54.2  120  90  108  25 31850  20800  2060
          210  UCPA210 50  57.2  130  94  60  116    14  51.6  M16 73  35100  23200  2440
