        怡合达自营 带座轴承 轴承座组件 机加型 标准型 单轴承 法兰型带座轴承 调心球轴承 引导式 带挡圈型

        品牌名称：

        怡合达

        条件筛选：

        轴承材质 钢
        制作工艺 机加型
        挡圈 有
        轴承座外形 法兰型
        轴承数量 1
        轴承种类 调心球轴承

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          可选加工参数

          产品简介

          产品问答

          材质图

          参数图

          材质图
          类型
          		 后置代码
          		 材质
          		 表面处理
          圆法兰 方法兰 对边法兰 轴承 轴承座 挡圈 轴承座
          BFK01 BFK11 BFK21 ATN
          (外圈引导工程
          塑料保持架)          		 钢 S45C 弹簧钢 发黑
          BFK02 BFK12 BFK22 喷细砂无电解镀镍
          BFK03 BFK13 BFK23 A2017 喷细砂本色阳极氧化
          BFK06 BFK16 BFK26 SUS304 —



          由于产品批次不同，发货镀镍产品可能存在喷细砂，不影响尺寸及功能。






          轴承精度：GB/T 307.1 6级

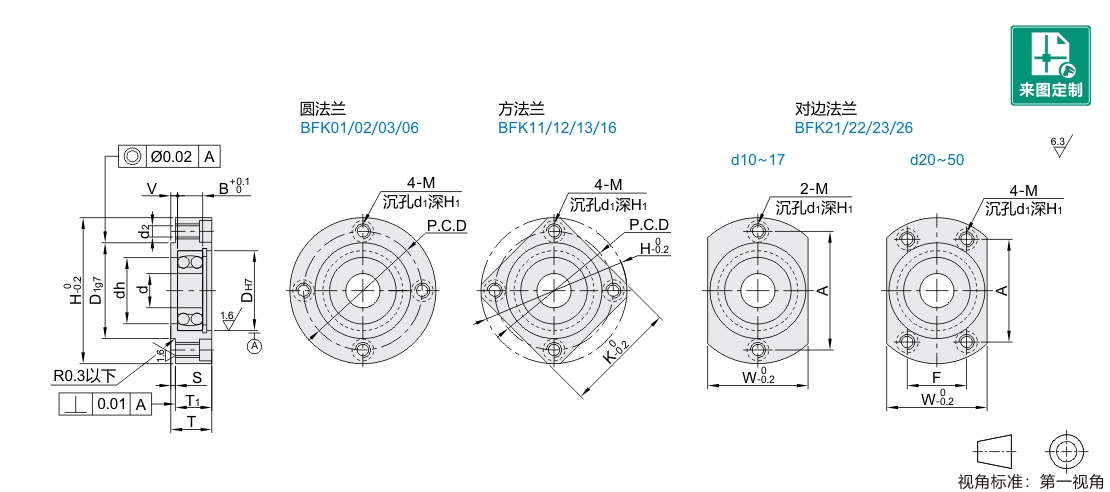

          参数图



           选型表

          型号
          		 d
          		 DH7
          		 B
          		 H
          		 W
          		 T
          		 T1
          		 S
          		 V
          		 dh
          		 D1g7 P.C.D
          		 K
          		 A
          		 F
          		 M(粗牙螺纹)
          (d2)
          		 d1
          		 H1
               代码      轴承型号     后置代码

          圆法兰
          BFK01
          BFK02
          BFK03
          BFK06

          方法兰
          BFK11
          BFK12
          BFK13
          BFK16

          对边法兰
          BFK21
          BFK22
          BFK23
          BFK26

          		 1200 ATN
          (外圈引导
          工程塑料
          保持架)          		 10 30 +0.021
          0          		 9 54 38 14 12 2 2 24 36 -0.009
          -0.034          		 44 42 44 — M5
          (4.3)          		 8 4.6
          1201 12 32 +0.025
          0          		 10 56 40 15 13 26 38 46 43 46
          1202 15 35 11 64 44 17 15 29 42 52 49 52 M6
          (5.2)          		 9.5 5.6
            1203※ — 17 40 12 72 50 18 16 34 48 60 54 60
          1204 ATN
          (外圈引导
          工程塑料
          保持架)          		 20 47 14 81 58 20 18 40 54 -0.010
          -0.040          		 68 62 59 34 M8(6.8) 11 6.7
          1205 25 52 +0.030
          0          		 15 94 64 22 20 45 60 78 72 68 39 M10
          (8.5)          		 14 8.8
          1206 30 62 16 104 74 23 21 55 70 88 79 77 44
          1207 35 72 17 126 88 26 23 3 3 64 84 -0.012
          -0.047          		 105 95 92 51 M12
          (10.5)          		 17.5 11.2
          1208 40 80 18 134 96 27 24 74 92 113 102 98 56
          1210 50 90 +0.0350 20 147 110 31 28 4 83 106 126 — 104 72



          ※ 轴承型号1203为金属保持架 ，无后置代码。

          请注意避让挡圈 ，挡圈(TBP21/22/23)尺寸详见怡合达电商平台。
