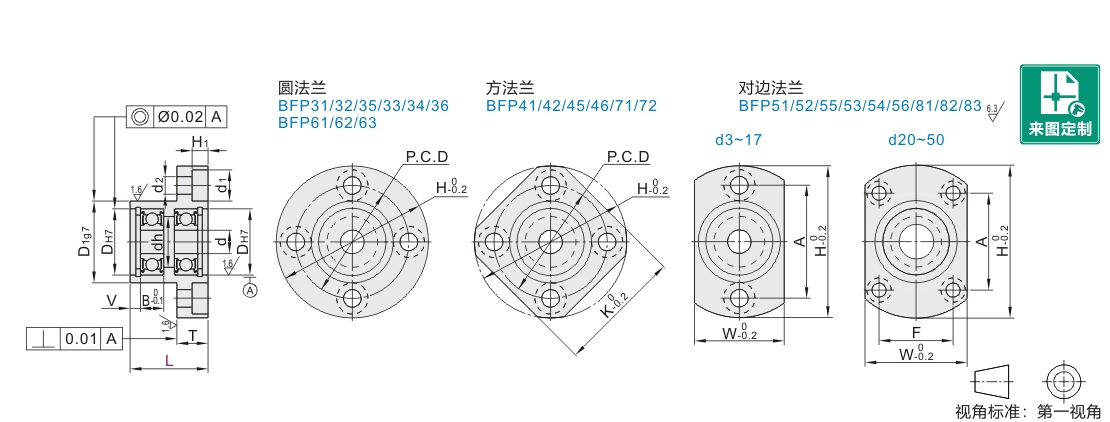

怡合达自营带座轴承轴承座组件机加型标准型双轴承带挡圈L尺寸指定型

类型			品牌	材质			表面处理
圆法兰	方法兰	对边法兰	轴承	轴承	轴承座	挡圈	轴承座
BFP31	BFP41	BFP51	无指定	钢	S45C	弹簧钢	发黑
BFP32	BFP42	BFP52				SUS304	喷细砂无电解镀镍
BFP35	BFP45	BFP55					镀铬
BFP33	—	BFP53			A2017		喷细砂本色阳极氧化
BFP34	—	BFP54		不锈钢	A2017		喷细砂本色阳极氧化
BFP36	BFP46	BFP56		不锈钢	SUS304		—
BFP61	BFP71	BFP81	NSK	钢	S45C	弹簧钢	发黑
BFP62	BFP72	BFP82			S45C	SUS304	喷细砂无电解镀镍
BFP63	—	BFP83			A6061	SUS304	喷细砂本色阳极氧化

型号			最小单位1	d	DH7		B	V	H	W	T	dh	D1g7		P.C.D	K	A	F	d1	d2	H1
	轴承型号	密封圈	L	d	DH7		B	V	H	W	T	dh	D1g7		P.C.D	K	A	F	d1	d2	H1
圆法兰 BFP31 BFP32 BFP35 BFP33 BFP34 BFP36 BFP61 BFP62 BFP63 方法兰 BFP41 BFP42 BFP45 BFP46 BFP71 BFP72 对边法兰 BFP51 BFP52 BFP55 BFP53 BFP54 BFP56 BFP81 BFP82 BFP83	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	20~40	3	10	+0.015 0	4	2.65	33	16	7	7	14	-0.006 -0.024	24	27	24	—	6.5	3.7	3.3
	624			4	13	+0.018 0	5		35	18	7	9	17		26	28	26		6.5	3.7	3.3
	605			5	14				36	20	8	10	18		26	30	26		8	4.7	4.3
	625		20~30	5	16				38	22		12	20	-0.007 -0.028	28	31	28
	606		20~40	6	17		6		39	23		13	21		29	32	29
	626		30~50	6	19	+0.021 0			41	25		15	24		31	34	31
	698		25~50	8	19				41	25		15	24		31	34	31
	608		20~50		22		7		45	29		18	27		35	36	35
	628		30~50		24		8	2.85	47	32		20	30		37	37	37
	6800		20~40	10	19		5	2.65	41	25		15	24		31	34	31
	6900		25~60		22		6	2.65	45	29		19	27		35	36	35
	6000		30~60		26		8	2.85	50	34		22	32	-0.009 -0.034	40	39	40
	6200		40~60		30		9		54	38		24	36	-0.009 -0.034	44	42	44
	6801		25~50	12	21		5		44	29		17	26	-0.007 -0.028	34	35	34
	6901		30~60		24		6		48	31		21	30	-0.007 -0.028	38	38	38
	6001		30~60		28		8		52	36		24	34	-0.009	42	40	42
	6201		40~70		32	+0.025 0	10		56	40		26	38	-0.034	46	43	46
	6802		25~60	15	24	+0.021 0	5		47	32		20	30	-0.007 -0.028	37	37	37
	6902		30~70		28	+0.021 0	7		57	37	10	25	35	-0.009 -0.034	45	45	45		9.5	5.7	5.3
	6002		40~70		32	+0.025 0	9		60	40		28	38		48	46	48
	6202				35	+0.025 0	11	3.75	64	44		29	42		52	49	52
	6903			17	30	+0.021 0	7	2.85	60	38		27	36		48	46	48
	6003				35	+0.025 0	10	3.75	66	44		31	42		54	50	54
	6203		50~70		40		12	3.95	72	50		34	48		60	54	60
	6804		35~70	20	32		7	3.75	60	40		28	38		48	46	38	29
	6904		45~70		37		9	3.75	69	47	11	34	45		56	54	51	24	11	6.8	6.3
	6004		55~80		42		12	3.95	77	54		36	50		64	59	56	32
	6204		55~80		47		14	3.95	81	58		40	54	-0.010 -0.040	68	62	59	34
	6805		35~70	25	37		7	3.75	69	47		34	45	-0.009 -0.034	56	54	51	24
	6905		35~70		42		9	3.95	77	54		36	50	-0.009 -0.034	64	59	56	32
	6005		55~80		47		12	3.95	88	58	13	41	54	-0.010	72	67	63	36	14	9.2	8.3
	6205		55~80		52	+0.030 0	15	4.2	94	64		45	60	-0.040	78	72	68	39	14	9.2	8.3
	6806		35~70	30	42	+0.025 0	7	3.95	77	54		36	50	-0.009 -0.034	64	59	56	32	11	6.8	6.3
	6906		35~70		47	+0.025 0	9	3.95	88	58		41	54	-0.010 -0.040	72	67	63	36	14	9.2	8.3
	6006		55~80		55	+0.030 0	13	4.2	96	66		48	62		80	73	70	40
	6206		55~120		62		16		104	74		55	70		88	79	77	44
	6007			35	62		14		104	74		55	70		88	79	75	44
	6207			35	72		17	6	126	88	20	64	84	-0.012 -0.047	105	95	92	51	17.5	11.2	11.2
	6008		65~120	40	68		15	5.2	114	82	13	60	78	-0.010 -0.040	96	86	80	54	14	9.2	8.3
	6208			40	80		18	6	134	96	20	74	92	-0.012 -0.047	113	102	98	56	17.5	11.2	11.2
	6010	ZZ (双盖式)		50	80		16	6	134	96		74	92		113	—	98	56
	6210	ZZ (双盖式)	70~120	50	90	+0.035 0	20	7	147	110		83	106		126	—	104	72
