        怡合达自营 带座轴承 轴承座组件 机加型 标准型 双轴承 加长引导式圆法兰型 无挡圈 L尺寸指定型

        品牌名称：

        怡合达

        条件筛选：

        制作工艺 机加型
        尺寸选择 长度尺寸指定
        挡圈 无
        轴承座外形 法兰型
        轴承数量 2
        轴承种类 深沟球轴承

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 8 项未选择

          代码

          参数选型

          类型

          轴承座材质

          轴承座表面处理

          轴承材质

          产品选型

          轴承型号

          长度L(mm)

          51~160
          /1

          台阶厚度S(mm)

          5~137
          /1

          技术图档

          3D预览

          可选加工参数

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 表面处理
          轴承 轴承座 轴承座
          BGC61 圆法兰 钢 S45C 发黑
          BGC62 喷细砂无电解镀镍
          BGC66 不锈钢 SUS304 —
          BGC71 方法兰 钢 S45C 喷细砂无电解镀镍



          由于产品批次不同 ，发货镀镍产品可能存在喷细砂 ，不影响尺寸及功能。

           轴承精度 ：GB/T 307. 1  0  级
               相当于     ：JIS  B 1514  0  级





          由于B尺寸为负公差 ，因此轴承可能会突出0 . 1~0.2。
          无挡圈型带座轴承 ，当负载超过额定负载时有脱落可能 ，请调整负载后重新安装即可正常使用。

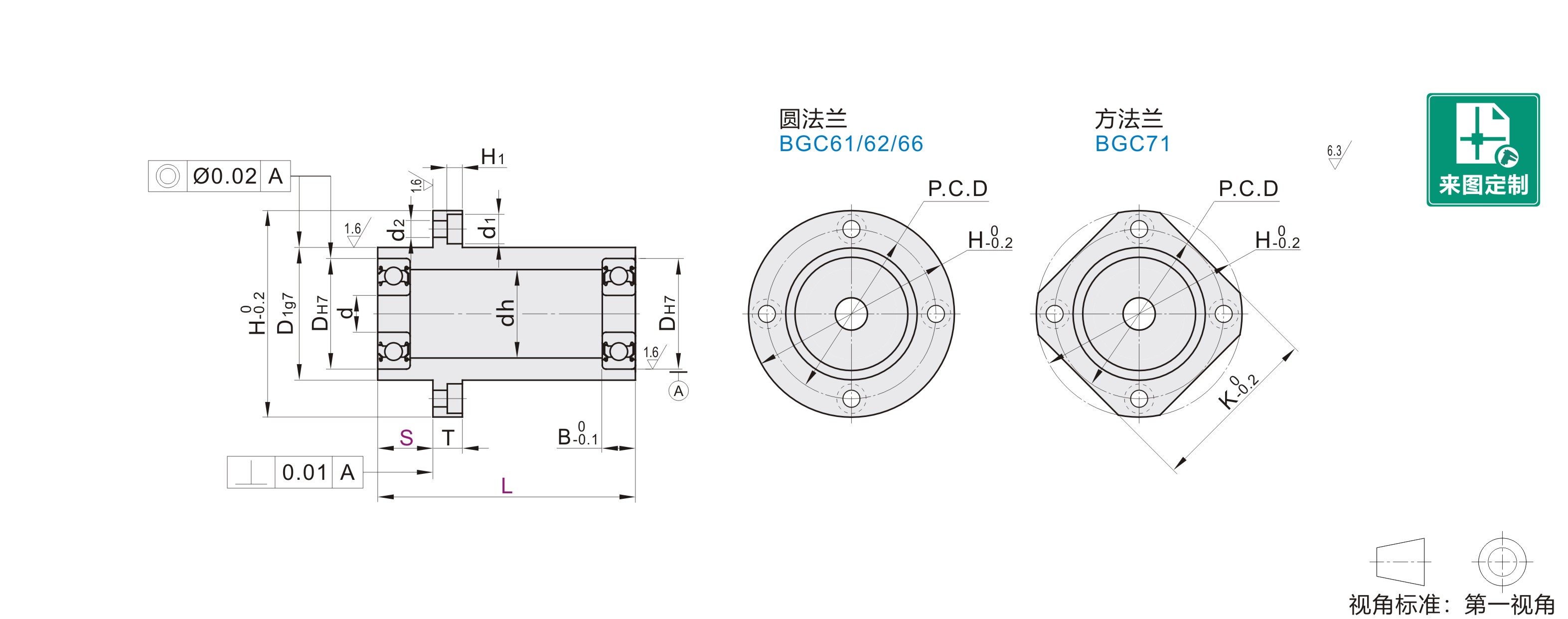

          参数图



           选型表

          型号
          		 最小单位1
          		 d
          		 DH7
          		 B
          		 H
          		 T
          		 dh
          		 D1g7
          		 P.C.D
          		 K
          		 d1
          		 d2
          		 H1
          代码 轴承型号      密封圈       L S
          圆法兰
          BGC61
          BGC62
          BGC66

          方法兰
          BGC71          		 608 ZZ
          (双盖式)
          VV
          橡胶密封圈)
          DD
          (接触式
          橡胶密封圈)          		 51~100 5~85 8 22 +0.021
          0          		 7 47 8 18 27 -0.007
          -0.028          		 37 36 8 4.7 4.3
          628 10~80 24 8 50 20 30 40 37
          6900 61~120 5~105 10 22 6 47 19 27 37 36
          6000 10~100 26 8 52 22 32 -0.009
          -0.034          		 42 39
          6200 15~95 30 9 56 24 36 46 42
          6901 10~100 12 24 6 50 21 30 -0.007
          -0.028          		 40 38
          6001 28 8 54 24 34 -0.009
          -0.034          		 44 40
          6201 71~140 15~115 32 +0.025
          0          		 10 58 26 38 48 43
          6902 10~115 15 28 +0.021
          0          		 7 59 10 25 35 47 45 9.5 5.7 5.3
          6002 15~115 32 +0.025
          0          		 9 62 28 38 50 46
          6202 35 11 66 29 42 54 49
          6904 15~110 20 37 9 72 11 34 45 59 54 11 6.8 6.3
          6004 81~160 15~115 42 12 77 36 50 64 59
          6204 47 14 81 40 54 -0.010
          -0.040          		 68 62
          6905 71~140 20~117 25 42 9 77 36 50 -0.009
          -0.034          		 64 59
          6005 81~160 20~137 47 12 88 13 41 54 -0.010
          -0.040          		 72 67 14 9.2 8.3
          6205 52 +0.030
          0          		 15 94 45 60 78 72
          6906 71~140 20~117 30 47 +0.025
          0          		 9 88 41 54 72 67
          6006 81~160 20~137 55 +0.030
          0          		 13 96 48 62 80 73
          6206 121~160 62 16 104 55 70 88 79
          6007 35 14



          ※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。
