        怡合达自营 带座轴承 轴承座组件 机加型 标准型 单轴承 T型 高度h选择型/h指定型/h指定倒角型 调心球轴承

        品牌名称：

        怡合达

        条件筛选：

        轴承材质 钢
        制作工艺 机加型
        挡圈 有
        轴承座外形 T型
        轴承数量 1
        轴承种类 调心球轴承

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 7 项未选择

          代码

          参数选型

          尺寸选择

          轴承座材质

          轴承座表面处理

          追加工

          产品选型

          轴承型号

          中心高度h(mm)

          技术图档

          3D预览

          可选加工参数

          产品简介

          产品问答

          材质图

          参数图

          材质图
          类型
          		 后置代码
          		 材质
          		 表面处理
          高度h
          选择型          		 高度h
          指定型          		 高度h指定
          倒角型          		 轴承 轴承座 挡圈 轴承座
          BGK01 BGK11 BGK21 ATN
          (外圈引导工程
          塑料保持架)          		 钢 S45C 弹簧钢 发黑
          BGK02 BGK12 BGK22 喷细砂无电解镀镍
          BGK03 BGK13 BGK23 A2017 喷细砂本色阳极氧化
          BGK06 BGK16 BGK26 SUS304 —



          由于产品批次不同 ，发货镀镍产品可能存在喷细砂 ，不影响尺寸及功能。





          GB/T 307.1  6级

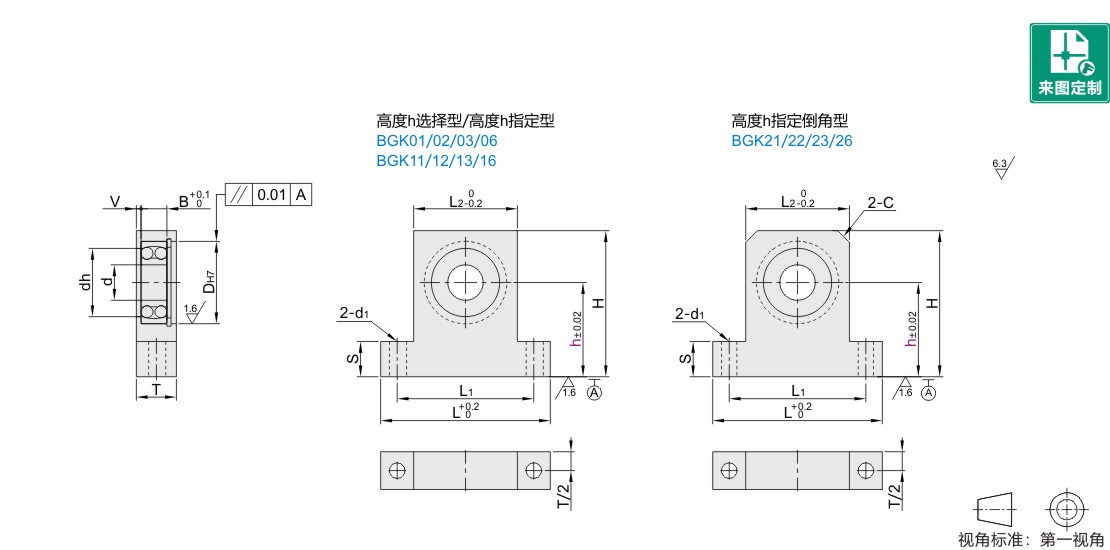

          参数图



          选型表

          型号
          		 h
          		 d
          		 DH7
          		 dh
          		 B
          		 V
          		 H
          		 L
          		 L1
          		 L2
          		 T
          		 S
          		 C
          		 d1
          代码 轴承型号 后置代码 高度选择型 高度指定型
          最小单位0.5
          高度h选择型
          BGK01
          BGK02
          BGK03
          BGK06
          高度h指定型
          BGK11
          BGK12
          BGK13
          BGK16
          高度h指定倒角型
          BGK21
          BGK22
          BGK23
          BGK26
          		 1200 ATN
          (外圈引导
          工程塑料
          保持架)          		 25 30 40 20~40 10 30 +0.025
            0          		 24 9 2 h+18.8 62 50 38 15 9.8 10 5.5
          1201 12 32 +0.025
            0          		 26 10 h+19.8 64 52 40 16 6.5
          1202 25 30 40 50 20~50 15 35 29 11 h+21.8 72 58 44 16 14.8
          1203※ — 17 40 34 12 h+23.8 76 62 49 19
          1204 ATN
          (外圈引导
          工程塑料
          保持架)          		 30 35 40 50 60 30~60 20 47 40 14 h+27.8 88 72 56 19 9
          1205 35 40 50 80 35~80 25 52 +0.030
            0          		 45 15 h+30.8 102 82 62 22 19.8 12 11
          1206 30 62 55 16 h+35.8 112 92 72 22
          1207 50 60 80 90 40~90 35 72 64 17 h+43.8 148 118 88 26 24.8 15 13
          1208 60 80 100 45~100 40 80 74 18 3 h+49.8 160 130 100 27



          ※ 轴承型号1203为金属保持架，无后置代码。

          请注意避让挡圈，挡圈(TBP21/22/23)尺寸详见怡合达电商平台。
