        怡合达自营 带座轴承 冲压型 标准型 立式座外球面球轴承 间隙配合型

        品牌名称：

        怡合达

        条件筛选：

        类型 浮球位置固定型
        产品名称 立式座外球面球轴承
        轴承材质 GCr15
        制作工艺 冲压型
        轴承座凹球面公差 间隙配合
        轴承座外形 立式
        轴承座材质 优质碳素结构钢

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          轴承座材质 轴承 轴承座
          T-BDF 标准型 优质碳素结构钢 GCr15 镀锌



          轴承内径公差：H7
              外形非安装尺寸公差：CT9
          轴承座与轴承芯为间隙配合。
          不承诺品牌。

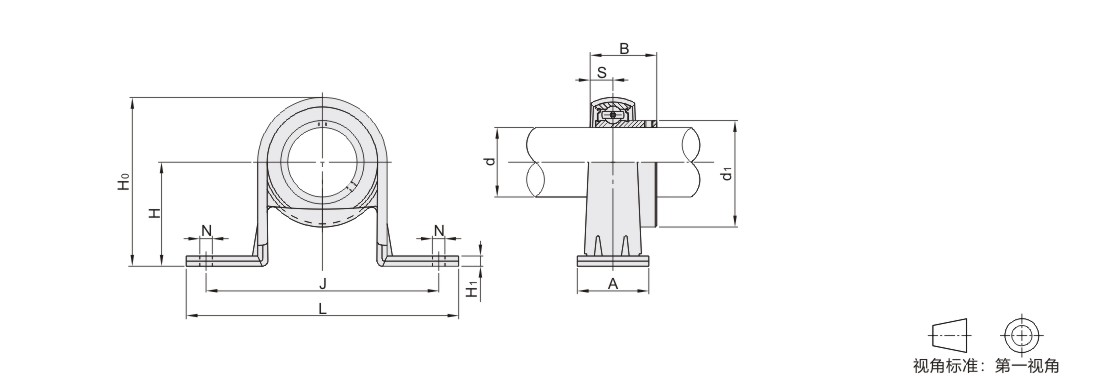

          参数图



          选型表

          型号
          		 国标型号
          		 d
          		 H
          		 J
          		 L
          		 A
          		 N
          		 H1
          		 H0
          		 S
          		 B
          		 d1
          		 安装孔
          尺寸(△)
          公差
          		 安装孔
          位置度
          偏差x
          		 螺栓
          		 紧定扭力
          (N·m)
          		 基本额定载荷(N)
          		 重量
          (g)
          代码 规格 动载荷Cr 静载荷Cor
          T-BDF 201  SBPP201 12  22.2 68 86 25 9.5  3 43.5    6 22 27.2 ±0.25 0.6  M8 6~10 9550 4780 200
          202  SBPP202 15
          204  SBPP204 20  25.4  76  98 32 50.2      7   25  32.4 12800 6650 230
          205  SBPP205 25  28.6  86  108 11.5 4 56.4  7.5  27  37.4 M10 12~21 14000 7880 320
          206  SBPP206 30  33.3  95  117 38 66.1 8  30   44.1 19500  11200 470
