        怡合达自营 带座轴承 铸造型 标准型 立式座外球面球轴承 间隙配合型

        品牌名称：

        怡合达

        条件筛选：

        类型 浮球位置固定型
        产品名称 立式座外球面球轴承
        轴承材质 GCr15
        适用行业 通用
        制作工艺 铸造型
        轴承座凹球面公差 间隙配合
        轴承座外形 立式
        轴承座材质 HT200灰铸铁

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 材质
          轴承座 轴承
          T-BDJ 标准型 HT200灰铸铁 GCr15



          轴承内径公差：H7
              外形非安装尺寸公差：CT9
          轴承座与轴承芯为间隙配合。
          不承诺品牌。

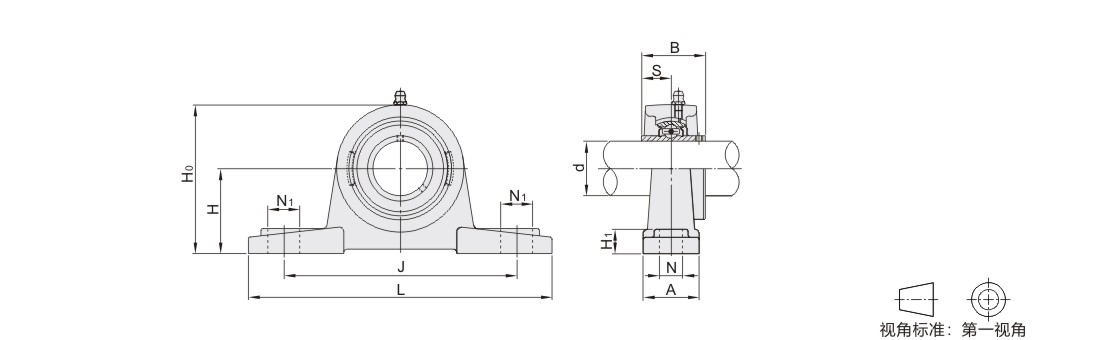

          参数图



          选型表

          型号
          		 国标型号
          		 d
          		 H
          		 L
          		 J
          		 A
          		 N
          		 N1
          		 H1
          		 H0
          		 S
          		 B
          		 安装孔
          尺寸(△)
          公差
          		 安装孔
          位置度
          偏差x
          		 螺栓
          		 紧定
          扭力
          ( N·m)
          		 基本额定载荷(N)
          		 重量
          (g)
          代码 规格 动(Cr) 静(Cor)
          T-BDJ 201  UCP201S 12  30.2 125 96 32 12 16 13 57 11.5 27.4 ±0.5 0.6  M10 12~21 12800  6650  600
          202  UCP202S 15
          203  UCP203S 17
          204  UCP204 20  33.3  127  37  13 14  65  12.7  31  650
          205  UCP205 25  36.5  140  105  38  19 15  71  14.3  34  14000  7880  720
          206  UCP206 30  42.9  160  121  44  14  16  83  15.9  38.1  M12 21~37 19500  11200  1150
          207  UCP207 35  47.6  167  126  48  15 17  93  17.5  42.9  0.8  25700  15200  1530
          208  UCP208 40  49.2  180  136  52   21  18  100  19 49.2  29600  18200  1880
          209  UCP209 45  54  192  146  54  20  108  31850  20800  2100
          210  UCP210 50  57.2  204  159  57  19  22  21  114  51.6  M16 53~93 35100  23200  2500
