        怡合达自营 带座轴承 铸造型 标准型 窄型立式带座轴承

        品牌名称：

        怡合达

        条件筛选：

        类型 浮球位置固定型
        产品名称 窄型立式带座轴承
        轴承材质 GCr15
        适用行业 通用
        制作工艺 铸造型
        轴承座凹球面公差 间隙配合
        轴承座外形 窄立式
        轴承座材质 HT200灰铸铁

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 材质
          轴承座  轴承
          T-BDP 标准型 HT200灰铸铁  GCr15



          精度：JIS B1558
                         JIS B1514
                         JIS B1559
              (GB/T 7809-1995)

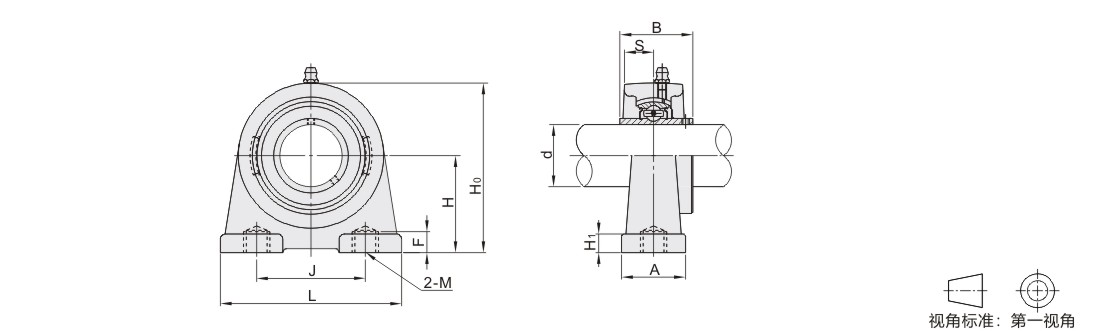

          参数图



          选型表

          型号 国标型号 d H L J A H0 H1  S B F M 安装孔
          尺寸(△)
          公差          		 安装孔
          位置度
          偏差x          		 紧定扭力
          (N ·m)          		 基本额定载荷(N) 重量
          (9)
          代码 规格 动载荷Cr 静载荷Cor
          T-BDP 203  一 17  30.2  70  48  36  57  10  11.5 27.4  9  M8×1.25 ±0.5 0.6  12~21 12800  6650  一
          204  UCPA204 20  76  52  40  62  11  12.7 31  13  M10×1.5 630
          205  UCPA205 25  36.5  84  56  38  72  12  14.3 34  15  14000  7880  800
          206  UCPA206 30  42.9  94  66  48  84  13  15.9 38.1  18  M14×2 21~37 19500  11200  1200
          207  UCPA207 35  47.6  110  80  95  17.5 42.9  20  0.8  25700  15200  1700
          208  UCPA208 40  49.2  116  84  54  100  19 49.2  29600  18200  2000
          209  UCPA209 45  54.2  120  90  60  108  25  31850  20800  2200
          210  UCPA210 50  57.2  130  94  116  14  51.6  M16×2 53~93 35100  23200  2800
