        怡合达自营 带座轴承 铸造型 标准型 轻型菱形带座轴承 间隙配合型

        品牌名称：

        怡合达

        条件筛选：

        类型 浮球位置固定型
        产品名称 轻型菱形带座轴承
        轴承材质 GCr15
        适用行业 通用
        制作工艺 铸造型
        轴承座凹球面公差 间隙配合
        轴承座外形 轻菱型
        轴承座材质 HT200灰铸铁

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 材质
          轴承座材质 轴承
          T-BDV 标准型 HT200灰铸铁 GCr15



          轴承内径公差：H7
              外形非安装尺寸公差：CT9
          轴承座与轴承芯为间隙配合。
          不承诺品牌。

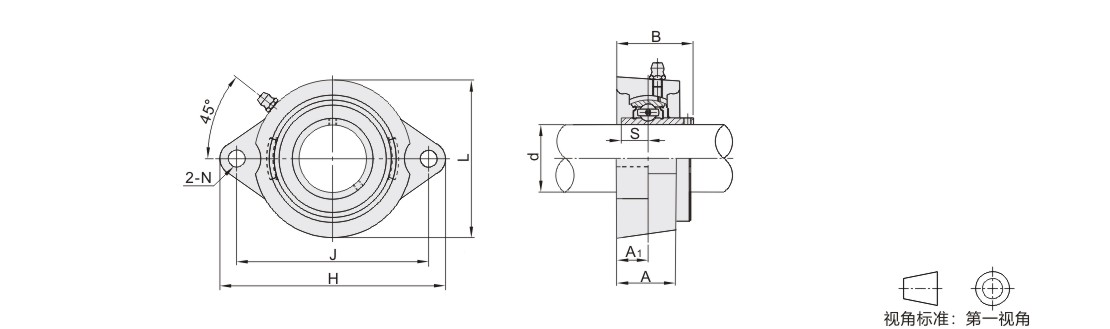

          参数图



          选型表

          型号
          		 国标型号
          		 d
          		 H
          		 J
          		 L
          		 A1
          		 A
          		 N
          		 S
          		 B
          		 安装孔
          尺寸(△)
          公差
          		 安装孔
          位置度
          偏差x
          		 止动
          螺丝
          		 紧定扭力
          ( N·m)
          		 基本额定载荷(N)
          		 重量
          (g)
          代码 规格     动载荷Cr 静载荷Cor
          T-BDV 201G SBLF201 12  81  63.5  56  9.5    18  8  6  25.5  ±0.5 0.6 M6 3~6 9550 4780 300
          202G SBLF202 15  290
          203G SBLF203 17  280
          204G SBLF204 20  90  71.5  61  11    20  10  7  29  M8 6~10   12800  6650  330
          205G SBLF205 25  95  76  64  7.5  30.5    14000  7880  420
          206G SBLF206 30  113  90.5  76  12   22.5  12  8  34  M10 12~21    19500  11200  600
