产品选型
形状
内径d(mm)
包胶后外径D(mm)
图片仅供参考，请以已选的规格为准
怡合达 包胶轴承 聚氨酯 硅橡胶 圆柱型 外螺纹型
品牌名称：
怡合达
条件筛选：
轴承类型 深沟球轴承
包胶形状 圆柱型
种类筛选 包胶轴承
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
轴承材质 | 衬层 |
轴 | ||||
| 外螺纹型 | 外螺纹加长型 | 国标 | 相当 | 材质 | 硬度 | 颜色 | 材质 | |
| BAN01 | BAN21 | 圆柱型 |
GCr15 |
SUJ2 |
聚氨酯 |
肖氏A90 | 黑色 | SUS303 |
| BAN02 | BAN22 | 白色 | ||||||
| BAN03 | BAN23 | 肖氏A70 |
黑色 | |||||
| BAN04 | BAN24 | 白色 | ||||||
| BAN05 | BAN25 | 硅橡胶 | 浅灰色 | |||||
| BAN07 | BAN27 | 制电性硅橡胶 | 黑色 | |||||
| BAN06 | BAN26 | 制电性聚氨酯 | 肖氏A90 |
深灰色 | ||||
| BAN11 | BAN31 | 2Cr13 | SUS420 | 聚氨酯 |
黑色 | |||
| BAN12 | BAN32 | 白色 | ||||||
| BAN13 | BAN33 | 肖氏A70 |
黑色 | |||||
| BAN14 | BAN34 | 白色 | ||||||
| BAN15 | BAN35 | 硅橡胶 | 浅灰色 | |||||
| BAN16 | BAN36 | 制电性硅橡胶 | 黑色 | |||||
白色聚氨酯可能会因时间长而泛黄，颜色请以实物为准。

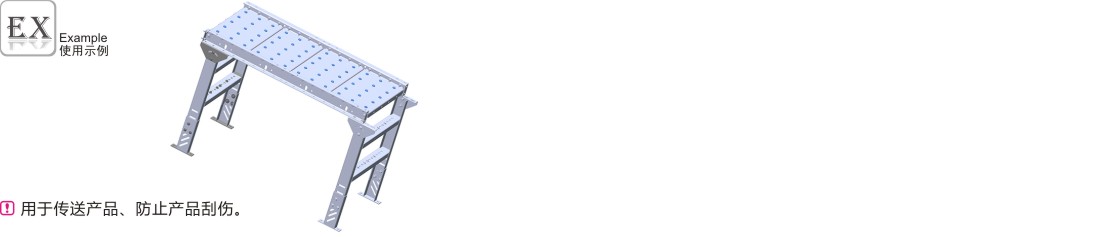

产品特点
轴承上安装螺栓，无需防脱落零件，可直接安装使用； 外螺纹螺栓根据需求可选择外螺纹型或者外螺纹加长型； 轴承和外螺纹螺栓接合在一起，无需防脱落零件，便于安装。 注意事项 螺纹根部带有不完整螺纹部，安装时请注意。 螺纹头部可能超出轴承端面，凸出长度范围无法保证。 注意金属材料及其表面处理的防锈及保养。 如对防锈有要求，请优先选择轴承和轴部均为不锈钢材质的规格。 安装轴承时，如果用手直接接触产品，请在安装后及时喷防锈油避免产品被汗液腐蚀生锈。 不同批次产品包胶衬层可能存在色差。 轴承精度 GB/T 307.1 6级
相当于 JIS B 1514 6级
制电性聚氨酯的特性
| 项目 | 单位 | 参数 |
| 体积固有电阻率 | Ω .cm | 2.1×10⁸ |
| 体表电阻率 | Ω | 4.0×10⁹ |
次数据为实验值，并非保证值。
产品请以实物为准。 螺纹部无退刀槽加工。
参数图
选型表
| 型号 |
D |
M |
L |
容许负载(N) |
B |
D1 |
B1 |
r (min.) |
S |
d1 |
使用轴承 |
|||||
| 代号 |
形状 |
d |
聚氨酯 |
硅橡胶 | ||||||||||||
| 标准型 | 加长型 | 肖氏A90 | 肖氏A70 | 肖氏A70 | ||||||||||||
|
外螺纹型 外螺纹加长型 |
A型 | 3 | 10 | M3 | 4 | 6 | 25 | 8 | 7 | 3 | 7 | — | 0.1 | 1.5 | 5 | BAF683ZZ |
| 12 | 34 | 10 | 9.8 | BAF683ZZ | ||||||||||||
| 4 | 13 | M4 | 5 | 8 | 44 | 13 | 13 | 4 | 9 | 0.15 | 2 | 6 | BAF684ZZ | |||
| 16 | 59 | 16 | 18 | 5 | 13 | 0.2 | BAF624ZZ | |||||||||
| 5 | 16 | 11 | 2.5 | 7 | BAF685ZZ | |||||||||||
| 20 | 78 | 20 | 24 | 16 | 0.3 | BAF625ZZ | ||||||||||
| 6 | 20 | M6 | 8 | 12 | 23 | 15 | 0.2 | 9 | BAF696ZZ | |||||||
| 28 | 157 | 44 | 47 | 6 | 19 | 0.3 | BAF626ZZ | |||||||||
| 8 | 28 | 42 | 7 | 22 | 3 |
11 | BAF608ZZ | |||||||||
| 30 | 176 | 81 | 53 | BAF608ZZ | ||||||||||||
| 10 | 30 | 94 | 8 | 26 | 5 | 14 | BAY6000ZZ | |||||||||
| 40 | 274 | 136 | 82 | 9 | 30 | 0.6 | BAY6200ZZ | |||||||||
| 15 | 40 | M10 | 12 | 20 | 122 | 32 | 0.3 | 17 | BAY6002ZZ | |||||||
| 45 | 343 | 109 | 103 | 11 | 35 | 0.6 | BAY6202ZZ | |||||||||
| 20 | 45 | 130 | 9 | 37 | 0.3 | 8 | 25 | BAY6904ZZ | ||||||||
| 55 | 490 | 225 | 145 | 14 | 47 | 1 | BAY6204ZZ | |||||||||
| 25 | 65 | 750 | 333 | 220 | 15 | 52 | 10 | 30 | BAY6205ZZ | |||||||
| B型* | 8 | 30 | M6 | 8 | 12 | 176 | 81 | 53 | 11 | 22 | 7 | 0.3 | 3 | 11 | BAF608ZZ | |
| 10 | 30 | 94 | 26 | 8 | 5 | 14 | BAY6000ZZ | |||||||||
| 40 | 274 | 136 | 82 | 30 | 9 | 0.6 | BAY6200ZZ | |||||||||
| 15 | 40 | M10 | 12 | 20 | 122 | 12 | 32 | 0.3 | 17 | BAY6002ZZ | ||||||
| 45 | 343 | 109 | 103 | 15 | 35 | 11 | 0.6 | BAY6202ZZ | ||||||||
| 20 | 45 | 130 | 12 | 37 | 9 | 0.3 | 8 | 25 | BAY6904ZZ | |||||||
| 55 | 485 | 220 | 145 | 18 | 47 | 14 | 1 | BAY6204ZZ | ||||||||
| 25 | 65 | 745 | 330 | 220 | 19 | 52 | 15 | 10 | 30 | BAY6205ZZ | ||||||
容许负载为参考值。 BAN07/27/16/36不适用带*规格。
-
