代码
参数选型
包胶材质
包胶硬度
包胶颜色
螺杆
轴承材质
产品选型
形状
内径d(mm)
包胶后外径D(mm)
图片仅供参考，请以已选的规格为准
怡合达 包胶轴承 聚氨酯 硅橡胶 圆弧型 外螺纹型
品牌名称：
怡合达
条件筛选：
轴承类型 深沟球轴承
包胶形状 圆弧型
种类筛选 包胶轴承
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
轴承材质 | 衬层 |
轴 | ||||
| 国标 | 相当 | 材质 | 硬度 | 颜色 | 材质 | |||
| BAP01 | 圆弧型 |
外螺纹型 | GCr15 |
SUJ2 |
聚氨酯 |
肖氏A90 |
黑色 | SUS303 |
| BAP02 | 白色 | |||||||
| BAP03 | 硅橡胶 | 肖氏A70 |
浅灰色 | |||||
| BAP04 | 制电性聚氨酯 | 肖氏A90 |
深灰色 | |||||
| BAP11 | 2Cr13 |
SUS420 |
聚氨酯 | 黑色 | ||||
| BAP12 | 白色 | |||||||
| BAP13 | 硅橡胶 | 肖氏A70 |
浅灰色 | |||||
| BAP21 |
外螺纹 |
GCr15 | SUJ2 | 聚氨酯 |
肖氏A90 | 黑色 | ||
| BAP22 | 白色 | |||||||
| BAP23 | 硅橡胶 | 肖氏A70 |
浅灰色 | |||||
| BAP24 | 制电性聚氨酯 | 肖氏A90 | 深灰色 | |||||
| BAP31 | 2Cr13 | SUS420 | 聚氨酯 | 黑色 | ||||
| BAP32 | 白色 | |||||||
| BAP33 | 硅橡胶 | 肖氏A70 | 浅灰色 | |||||
白色聚氨酯可能会因时间长而泛黄，颜色请以实物为准。 不同批次产品包胶衬层可能存在色差。
制电性聚氨酯的特性
| 项目 | 单位 | 参数 |
| 体积固有电阻率 | Ω .cm | 2.1×10⁸ |
| 体表电阻率 | Ω | 4.0×10⁹ |
次数据为实验值，并非保证值。 轴承精度 GB/T 307.1 6级
相当于 JIS B 1514 6级
螺纹部无退刀槽加工。

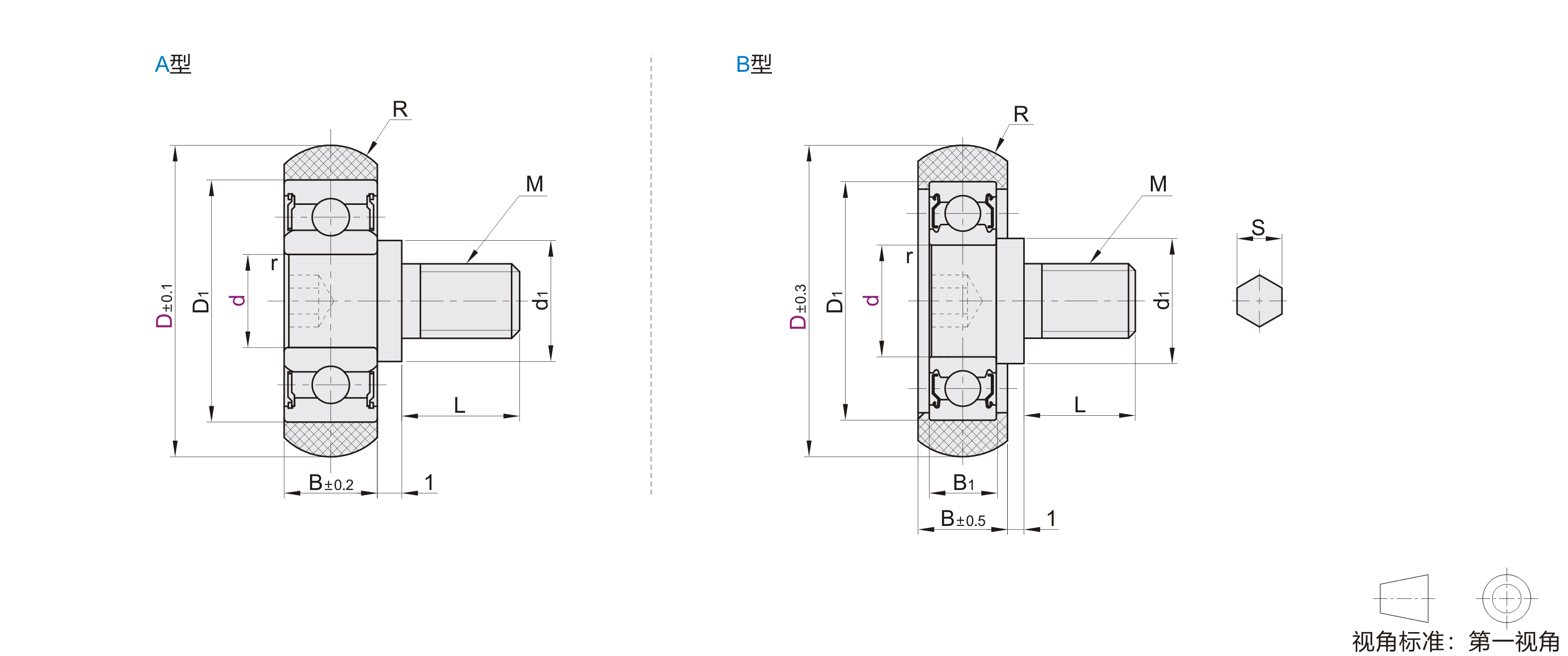

参数图
选型表
| 型号 |
D |
M |
L |
容许负载(N) |
B |
D1 |
B1 |
r (min.) |
S |
R | d1 |
使用轴承 |
||||
| 代号 |
形状 |
d |
聚氨酯 |
硅橡胶 | ||||||||||||
| 标准型 | 加长型 | 肖氏A90 | 肖氏A70 | |||||||||||||
|
外螺纹型 外螺纹加长型 |
A型 | 3 | 10 | M3 | 4 | 6 | 25 | 7 | 3 | 7 | — | 0.1 | 1.5 | 5 | 5 | BAF683ZZ |
| 12 | 34 | 9.8 | BAF683ZZ | |||||||||||||
| 4 | 13 | M4 | 5 | 8 | 44 | 13 | 4 | 9 | 0.15 | 2 | 6 | BAF684ZZ | ||||
| 16 | 59 | 18 | 5 | 13 | 0.2 | BAF624ZZ | ||||||||||
| 5 | 16 | 11 | 2.5 | 7 | BAF685ZZ | |||||||||||
| 20 | 78 | 24 | 16 | 0.3 | BAF625ZZ | |||||||||||
| 6 | 20 | M6 | 8 | 12 | 15 | 0.2 | 9 | BAF696ZZ | ||||||||
| 28 | 157 | 47 | 6 | 19 | 0.3 | BAF626ZZ | ||||||||||
| 8 | 28 | 7 | 22 | 3 |
11 | BAF608ZZ | ||||||||||
| 30 | 176 | 53 | 15 | BAF608ZZ | ||||||||||||
| 10 | 30 | 8 | 26 | 5 | 14 | BAY6000ZZ | ||||||||||
| 40 | 274 | 82 | 9 | 30 | 0.6 | BAY6200ZZ | ||||||||||
| 15 | 40 | M10 | 12 | 20 | 32 | 0.3 | 17 | BAY6002ZZ | ||||||||
| 45 | 343 | 103 | 11 | 35 | 0.6 | BAY6202ZZ | ||||||||||
| 20 | 45 | 9 | 37 | 0.3 | 8 | 25 | BAY6904ZZ | |||||||||
| 55 | 490 | 145 | 14 | 47 | 1 | 20 | BAY6204ZZ | |||||||||
| 25 | 65 | 750 | 220 | 15 | 52 | 10 | 30 | BAY6205ZZ | ||||||||
| B型* | 8 | 30 | M6 | 8 | 12 | 176 | 53 | 11 | 22 | 7 | 0.3 | 3 | 15 | 11 | BAF608ZZ | |
| 10 | 30 | 26 | 8 | 5 | 14 | BAY6000ZZ | ||||||||||
| 40 | 274 | 82 | 30 | 9 | 0.6 | BAY6200ZZ | ||||||||||
| 15 | 40 | M10 | 12 | 20 | 12 | 32 | 0.3 | 17 | BAY6002ZZ | |||||||
| 45 | 343 | 103 | 15 | 35 | 11 | 0.6 | BAY6202ZZ | |||||||||
| 20 | 45 | 12 | 37 | 9 | 0.3 | 8 | 25 | BAY6904ZZ | ||||||||
| 55 | 485 | 145 | 18 | 47 | 14 | 1 | 20 | BAY6204ZZ | ||||||||
| 25 | 65 | 745 | 220 | 19 | 52 | 15 | 10 | 30 | BAY6205ZZ | |||||||
-
