怡合达包胶轴承聚氨酯硅橡胶圆柱形/圆弧型

品牌名称：

怡合达

条件筛选：

轴承类型深沟球轴承

螺杆不带螺杆

种类筛选包胶轴承

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

技术图档

全部型号

3D预览

材质图

参数图

材质图

代码		轴承材质		衬层
圆柱型	圆弧型	国标	相当	材质	硬度	颜色
BBX01	BBX31	GCr15	SUJ2	聚氨酯	肖氏A90	黑色
BBX02	BBX32				肖氏A90	白色
BBX03	—				肖氏A70	黑色
BBX04	—				肖氏A70	白色
BBX07	—				肖氏A50	黑色
BBX08	—				肖氏A50	白色
BBX05	BBX33			硅橡胶	肖氏A70	浅灰色
BBX06	BBX34			制电性聚氨酯	肖氏A90	深灰色
BBX11	BBX41	2Cr13	SUS420	聚氨酯		黑色
BBX12	BBX42					白色
BBX13	—				肖氏A70	黑色
BBX14	—					白色
BBX15	BBX43			硅橡胶		浅灰色

白色聚氨酯可能会因时间长而泛黄，颜色请以实物为准。
不同批次产品包胶衬层可能存在色差。

制电性聚氨酯的特性

项目	单位	参数
体积固有电阻率	Ω.cm	2.1×10⁸
体表电阻率	Ω	4.0×10⁹

此数据为试验值，并非保证值。
轴承精度 GB/T 307.1 6级
相当于 JIS B 1514 6级

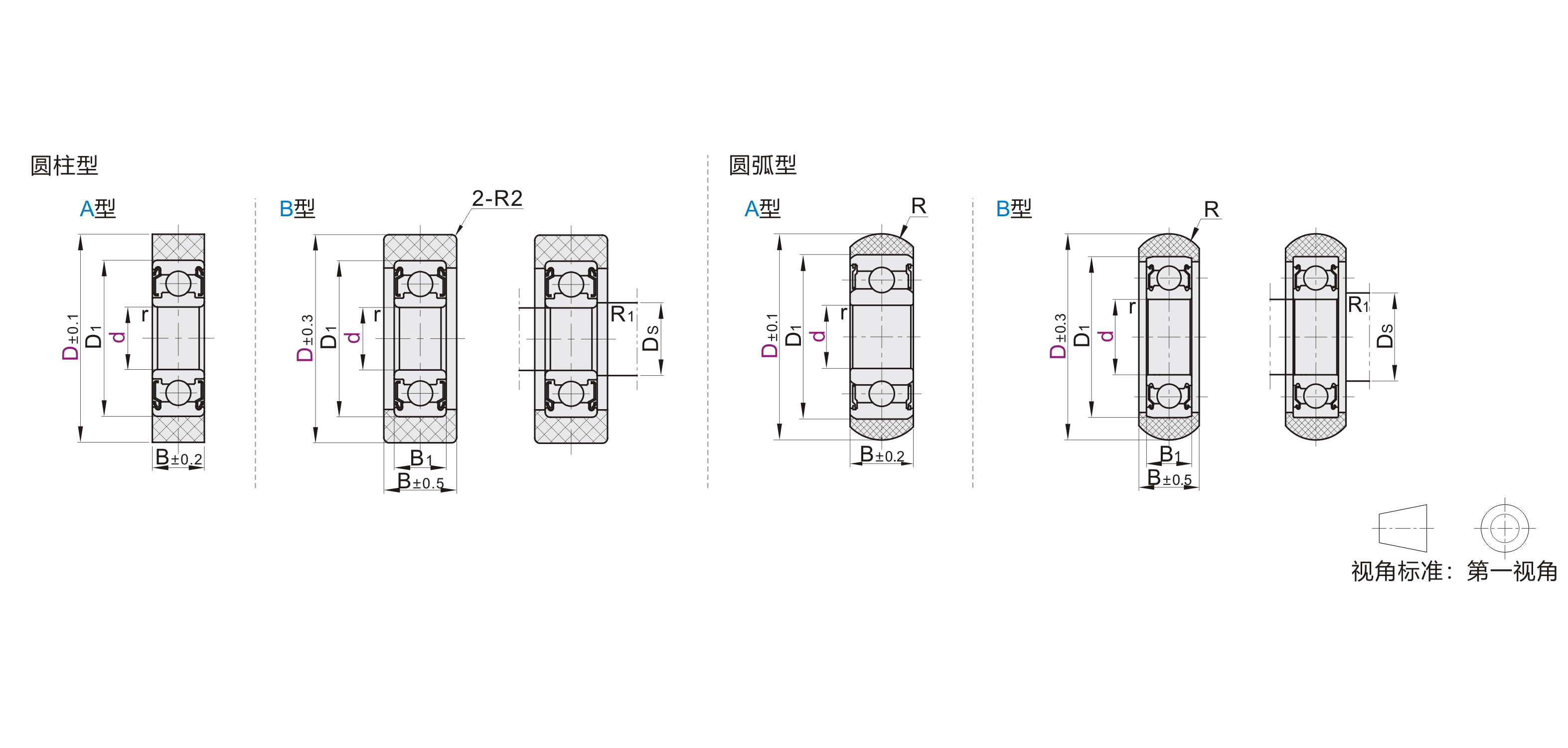

参数图

圆柱型

型号			D	容许负载(N)				B	D1	B1	r (min.)	安装尺寸			使用轴承
代码	形状	d		聚氨酯			硅橡胶					DS		R1
代码	形状	d		肖氏A90	肖氏A70	肖氏A50	肖氏A70					(min.)	(max.)	(max.)
(SUJ2) BBX01 BBX02 BBX03 BBX04 BBX05 BBX06 BBX07 BBX08 (SUS440C) BBX11 BBX12 BBX13 BBX14 BBX15	A型	3	10	25	8	4	7	3	7	—	0.1	3.9	4.1	0.1	BAF683ZZ
		3	12	34	10	6	9.8	3	7		0.1	3.9	4.1		BAF683ZZ
		4	13	44	13	7	13	4	9		0.15	5	5.2		BAF684ZZ
		4	16	59	16	6	18	5	13		0.2	5.6	6.2	0.2	BAF624ZZ
		5	16	59	16	6	18		11		0.2	6.6	6.9	0.2	BAF685ZZ
		5	20	78	20	9	24		16		0.3	7	7.6	0.3	BAF625ZZ
		6	20	78	23	15	24		15		0.2	7.6	7.8	0.2	BAF696ZZ
		6	28	157	44	39	47	6	19		0.3	8	9.5	0.3	BAF626ZZ
		8	28	157	42	35	47	7	22			10	12.2		BAF608ZZ
		8	30	176	81	65	53	7	22			10	12.2		BAF608ZZ
		10	30	176	94	51	53	8	26			12	13.5		BAY6000ZZ
		10	40	274	136	93	82	9	30		0.6	14	16	0.6	BAY6200ZZ
		15	40	274	122	96	82	9	32		0.3	17	19	0.3	BAY6002ZZ
		15	45	343	109	102	103	11	35		0.6	19	20	0.6	BAY6202ZZ
		20	45	343	130	98	103	9	37		0.3	22	24	0.3	BAY6904ZZ
		20	55	490	225	176	145	14	47		1	25	28	1	BAY6204ZZ
		25	65	750	333	250	220	15	52		1	30	32	1	BAY6205ZZ
	B型	8	30	176	81	65	53	11	22	7	0.3	10	12.2	0.3	BAF608ZZ
		10	30	176	94	51	53		26	8	0.3	12	13.5	0.3	BAY6000ZZ
		10	40	274	136	93	82		30	9	0.6	14	16	0.6	BAY6200ZZ
		15	40	274	122	96	82	12	32	9	0.3	17	19	0.3	BAY6002ZZ
		15	45	343	109	102	103	15	35	11	0.6	19	20	0.6	BAY6202ZZ
		20	45	343	130	98	103	12	37	9	0.3	22	24	0.3	BAY6904ZZ
		20	55	485	220	170	145	18	47	14	1	25	28	1	BAY6204ZZ
		25	65	745	330	245	220	19	52	15	1	30	32	1	BAY6205ZZ

容许负载为参考值。 kgf=Nx0.101972

圆弧型

型号			D	容许负载(N)		B	D1	B1	r (min.)	R	安装尺寸			使用轴承
代码	形状	d		聚氨酯	硅橡胶						Ds		R1
				肖氏A90	肖氏A70						(min.)	(max.)	(max.)
(SUJ2) BBX31 BBX32 BBX33 BBX34 (SUS440C) BBX41 BBX42 BBX43	A型	3	10	25	7	3	7	—	0.1	5	3.9	4.1	0.1	BAF683ZZ
			12	34	9.8									BAF683ZZ
		4	13	44	13	4	9		0.15		5	5.2		BAF684ZZ
			16	59	18	5	13		0.2		5.6	6.2	0.2	BAF624ZZ
		5	16				11				6.6	6.9		BAF685ZZ
			20	78	24		16		0.3		7	7.6	0.3	BAF625ZZ
		6	20				15		0.2		7.6	7.8	0.2	BAF696ZZ
			28	157	47	6	19		0.3		8	9.5	0.3	BAF626ZZ
		8	28			7	22				10	12.2		BAF608ZZ
			30	176	53					15				BAF608ZZ
		10	30			8	26				12	13.5		BAY6000ZZ
			40	274	82	9	30		0.6		14	16	0.6	BAY6200ZZ
		15	40				32		0.3		17	19	0.3	BAY6002ZZ
			45	343	103	11	35		0.6		19	20	0.6	BAY6202ZZ
		20	45			9	37		0.3		22	24	0.3	BAY6904ZZ
			55	490	145	14	47		1	20	25	28	1	BAY6204ZZ
		25	65	750	220	15	52				30	32		BAY6205ZZ
	B型	8	30	176	53	11	22	7	0.3	15	10	12.2	0.3	BAF608ZZ
		10	30				26	8			12	13.5		BAY6000ZZ
			40	274	82		30	9	0.6		14	16	0.6	BAY6200ZZ
		15	40			12	32		0.3		17	19	0.3	BAY6002ZZ
			45	343	103	15	35	11	0.6		19	20	0.6	BAY6202ZZ
		20	45			12	37	9	0.3		22	24	0.3	BAY6904ZZ
			55	485	145	18	47	14	1	20	25	28	1	BAY6204ZZ
		25	65	745	220	19	52	15			30	32		BAY6205ZZ

容许负载为参考值。 kgf=Nx0.101972
