产品选型
公称尺寸M(mm)
图片仅供参考，请以已选的规格为准
锁紧螺母 四方型
品牌名称：
怡合达
条件筛选：
性价比 标准型
种类筛选 防松动轴承螺帽
安装方式 紧定螺钉型
形状 四方形
精度 普通型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 硬度 | 表面处理 | 附件 | ||
| 国标 | 相当 | ||||||
| BKN01 | 四方型 |
粗牙 |
Q235 | SS400 | — | 发黑 | 紧定螺钉（SCM435） |
| BKN06 | 45 | S45C | 22~28HRC | ||||
| BKN11 | 0Cr18Ni9 | SUS304 | — | — | 紧定螺钉（SUS304） | ||
| BKN21 | 细牙 |
Q235 |
SS400 |
发黑 | 紧定螺钉（SCM435） | ||
| BKN26 | 45 | S45C | 22~28HRC | ||||
| BKN31 | 0Cr18Ni9 | SUS304 | — | — | 紧定螺钉（SUS304） | ||

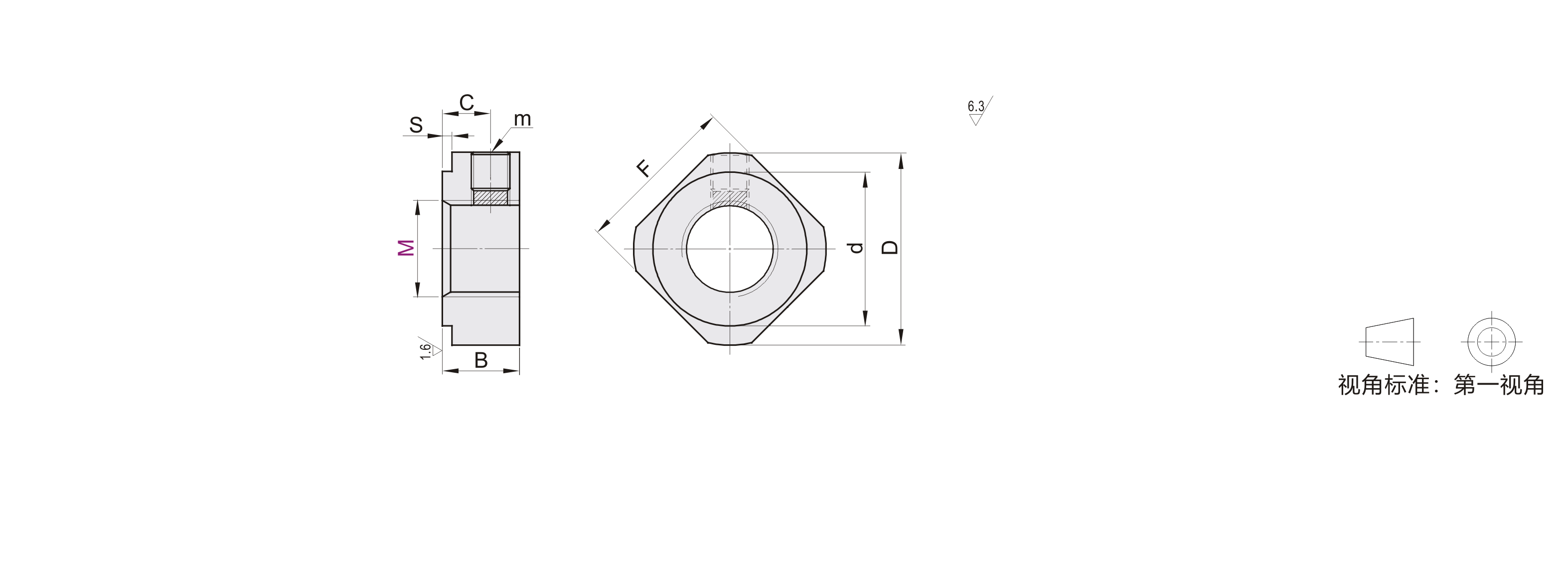

参数图
选型表
| 型号 |
M×螺距 | D |
d |
F |
B | S |
m |
|
| 代码 | M | 粗牙 | ||||||
| 粗牙 BKN01 BKN11 |
3* | M3×0.5 | 11.5 | 4 | 10 | 5.5 | 0.5 | M3 带紧定螺钉 |
| 5* | M5×0.8 | 13.5 | 9 | 11 | ||||
| (10) | M10×1.5 | 20 | 16 | 17 | 8 | 1 | M4 带紧定螺钉 |
|
BKN01不适用带*的规格，BKN11不适用带（）的规格。
| 型号 |
M×螺距 | D |
d |
F |
B |
S |
m |
|
| 代码 | M | 粗牙 | ||||||
| 粗牙 BKN06 |
16 | M16×2.0 | 25 | 21 | 22 | 10 | 1 | M4 带紧定螺钉 |
| 型号 |
M×螺距 | D |
d |
F |
B |
C |
S |
m |
|
| 代码 | M | 细牙 | |||||||
| 细牙 BKN21 BKN26 |
(6) | M6×0.75 | 14 | 9 | 12 | 5 | 2.7 | 0.5 | M3 带紧定螺钉 |
| (8) | M8×1.0 | 16 | 12 | 14 | 6.5 | 3.5 | |||
| 10 | M10×1.0 | 19 | 14 | 16 | 8 | 5 | 1 | M4 带紧定螺钉 |
|
| 12 | M12×1.0 | 22 | 17 | 19 | |||||
| (15) | M15×1.0 | 25 | 20 | 22 | 5.75 | ||||
| 17* | M17×1.0 | 29 | 22 | 24 | 13 | 9 | M5 带紧定螺钉 |
||
| 20* | M20×1.0 | 35 | 28 | 30 | 7 | ||||
| 25* | M25×1.5 | 43 | 33 | 35 | 15 | 10 | 2 | M6带紧定螺钉 | |
| 30 | M30×1.5 | 48 | 38 | 40 | 20 | 12 | M8 带紧定螺钉 |
||
| (35) | M35×1.5 | 60 | 48 | 50 | 21 | 13 | |||
| (50) | M50×1.5 | 66 | 61 | 63 | 25 | 16 | |||
BKN21不适用带*的规格，BKN26不适用带（）的规格。
| 型号 |
M×螺距 | D |
d |
F |
B |
C |
S |
m |
|
| 代码 | M | 细牙 | |||||||
| 细牙 BKN31 |
10 | M10×1.0 | 20 | 16 | 17 | 8 | 5 | 1 | M4 带紧定螺钉 |
-
