经济型回转电动位移台 θ轴 涡轮蜗杆 角接触轴承引导式 铝合金材质 黑色阳极氧化处理
条件筛选：
种类筛选 电动位移台
材质 铝合金
表面处理 黑色阳极氧化
行程 标准型
传动方向 θ轴
传动方式 蜗轮蜗杆
光电开关位置 内藏
导轨形式 角接触轴承引导式
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
产品问答
驱动器选择
材质图
参数图
材质图
| 代码 | 类型 | 传动方向 | 传动方式 | 主体材质 | 表面处理 |
| E-EHR12 | 角接触轴承引导式 |
|
蜗轮蜗杆 | 铝合金 | 黑色阳极氧化 |
特点：360°旋转，带通孔，高精度、低价格。
电机：如需高转矩、高分辨率或伺服电机，请另行咨询。

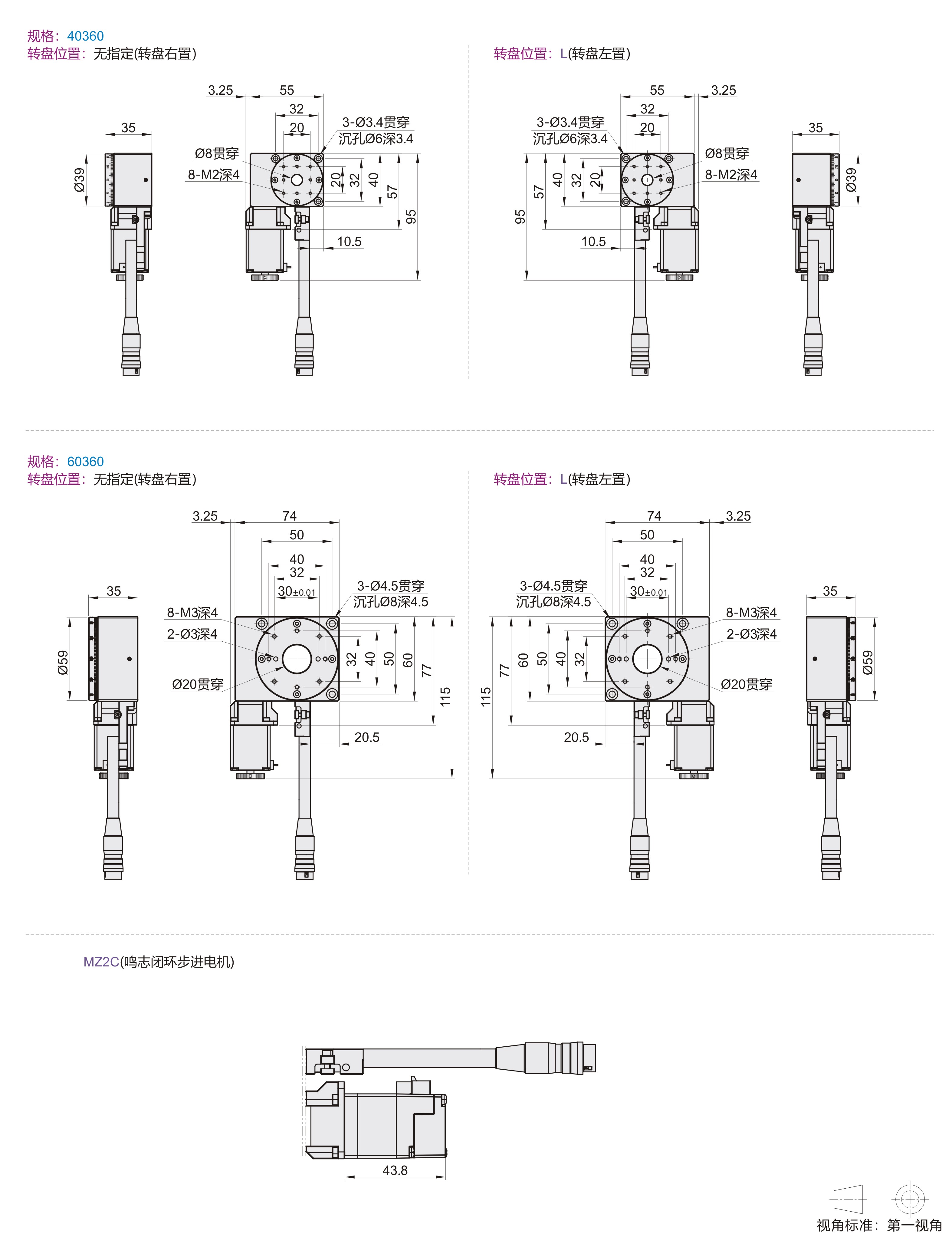

参数图
选型表
| 型号 |
转盘位置 |
驱动器选择 |
线缆选择 |
电机端选择 |
台面尺寸 ( mm) |
移动量 (°) |
蜗轮蜗杆 减速比 |
最大速度 (mm/sec) |
|
| 代码 | 规格 | ||||||||
| E-EHR12 | 40360 | 无指定(转盘右置) L(转盘左置) |
N(无驱动器) A (怡合达脉冲驱动器) B(鸣志脉冲驱动器) G(鸣志EC总线驱动器) (注1) |
N(无) 2(2m长线缆） 4(4m长线缆） 5(5m长线缆） 7(7m长线缆） 10( 10m长线缆） |
无指定 (两相开环步进电机) MZ2C (鸣志闭环步进电机) (注2) |
Ø39 | 360 | 1/120 | 30 |
| 60360 | Ø59 | 1/180 | 20 | ||||||
注1：驱动器详细对应参数见怡合达电商平台对应产品型号的（驱动器选择）模块按需下载。 注2：当选择两相开环步进电机时，可自备线缆，请使用HR10A-10P-12S（73）（HRS）12针插孔接头；
当选择鸣志闭环步进电机时，必须要选线缆，配套线缆包含（传感器5芯线缆x1PCS、动力线缆×1PCS、编码器线缆×1PCS） 原点传感器：NPN开路输出，传感器电压24V，8mA以下。 由于是蜗轮蜗杆传动，会存在背隙（<0.1度）。 需接地线，避免静电干扰。 位移台使用为弱电，与强电线缆共同排布时会出现信号干扰，请务必采取屏蔽措施。
| 型号 |
重复定位精度 (°) |
空转 (°) |
平行度 (μm) |
同心度 ( mm) |
端面跳动 ( mm) |
载重 ( kgf) |
重量 ( kg) |
|
| 代码 | 规格 | |||||||
| E-EHR12 | 40360 | ±0.02 | <0.1 | <0.03 | 0.03 | 0.03 | 4 | 0.45 |
| 60360 | 0.66 | |||||||
-
