        经济型电动位移台 水平Z轴 光电开关内藏式 交叉滚柱引导式 铝合金材质 黑色阳极氧化处理

        条件筛选：

        种类筛选 电动位移台
        类型 楔型升降
        材质 铝合金
        表面处理 黑色阳极氧化
        精度 高精度
        行程 标准型
        传动方向 水平Z轴
        传动方式 滚珠丝杠
        重复定位精度 ±1/±1.5μm
        光电开关位置 内藏
        导轨形式 交叉滚柱引导式

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            驱动器选择

            材质图

            参数图

            材质图
            代码 类型 传动方向 传动方式 材质 表面处理
            E-EHZ02 交叉滚柱引导式 水平Z轴 滚珠丝杠 铝合金 黑色阳极氧化

            特点 ：耐重载 、低价格。

            导程 ：1mm(规格24024时 ，导程为5mm) ，如需其他导程 ，请另行咨询。

            电机 ：如需高转矩 、高分辨率或伺服电机 ，请另行咨询。





            参数图



            选型表

            型号
            		 驱动器选择
            		 线缆选择
            		 电机端选择
            		 最大速度
            ( mm/sec)
            代码 规格
            E-EHZ02 6004  N(无驱动器)
            A (怡合达脉冲驱动器)
            B (鸣志脉冲驱动器)
            G (鸣志EC总线驱动器)
            (注1)            		 N(无)
            2(2m长线缆）
            4(4m长线缆）
            5(5m长线缆）
            7(7m长线缆）
            10( 10m长线缆）            		 无指定(两相步进电机)
            MZ2C(鸣志闭环步进电机)
            (注2)            		 2.5

            80100


            12012

            		 无指定(两相步进电机)
            MZ42C(鸣志42闭环步进电机)
            (注2)            		 3.7
            NN(无电机/无驱动器) U45( PCD45伺服电机座)
            U46( PCD46伺服电机座)
            (注3)
            24024  N(无驱动器)
            A (怡合达脉冲驱动器)
            B (鸣志脉冲驱动器)
            G (鸣志EC总线驱动器)
            (注1)            		 无指定(两相57步进电机)
            NN(无电机/无驱动器) U70( PCD70伺服电机座)
            (注3)

            注1 ：驱动器详细对应参数见怡合达电商平台对应产品型号的(驱动器选择)模块按需下载。

            注2 ：当选择两相步进电机时 ，可自备线缆 ，请使用HR10A-10 P-12S(73)(HRS) 12针插孔接头；

                          当选择鸣志闭环步进电机时 ，必须要选线缆 ，配套线缆包含(传感器5芯线缆×1PCS、动力线缆×1PCS、编码器线缆×1PCS)。

            注3 ：当选择U45、U46、U70必须要选线缆 ，配套线缆为传感器5芯延长线缆×1PCS。

            型号
            		 台面尺寸
            (mm)
            		 行程
            (mm)
            		 转换比
            (mm)
            		 重复定位精度
            (μm)
            		 反向间隙
            (μm)
            		 平行度
            (μm)
            		 载重
            ( kgf)
            		 重量
            ( kg)
            代码 规格
            E-EHZ02 6004  60 ×88 4  0.25  ±1 <1 <50 7  1.15
            80100  80 × 100 8  0.365  20  1.7
            12012  120 × 120 12  3.1
            24024  240 ×240 24  1.625  ±1 .5 50  6

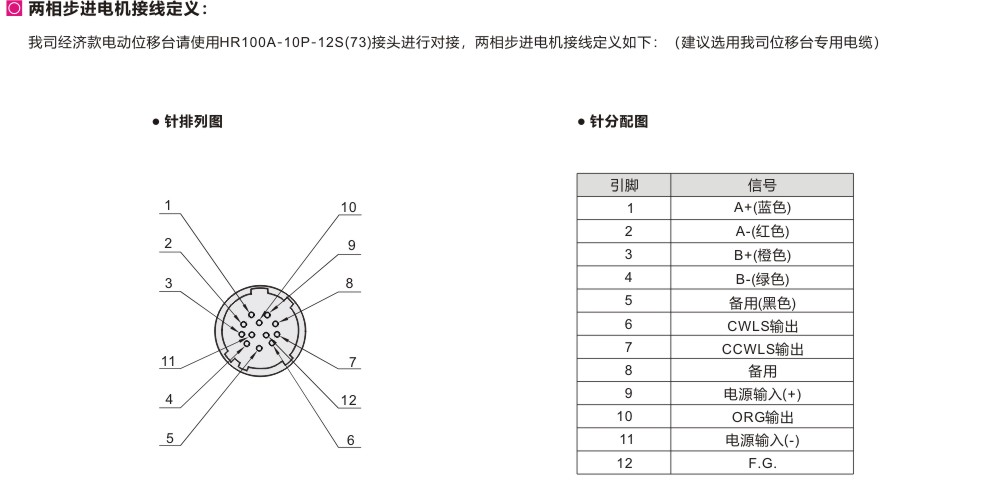

            接线图
