        标准型 对位平台 铝合金材质 黑色阳极氧化处理

        条件筛选：

        种类筛选 对位平台
        材质 铝合金
        表面处理 黑色阳极氧化

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
        代码 类型 材质 表面处理
        EIA01 对位平台 铝合金 黑色阳极氧化







        参数图



        选型表

        型号 重复定位精度
        (mm)        		 电机选择 驱动器选择 线缆选择 台面尺寸
        (mm)        		 底座尺寸
        (mm)        		 行程(mm) 静载荷
        (kgf)        		 动载荷
        (kgf)        		 平面度
        (mm)        		 平行度
        (mm)        		 歩进电机 螺杆直径
        (mm)        		 导程
        (mm)
        代码 规格
        EIA01 1515 U
        (±0.001)
        UP
        (±0.002)
        C
        (±0.003)
        P
        (±0.004)        		 无指定
        (步进电机)
        M
        (三菱伺服电机)
        H
        (汇川伺服电机)        		 无指定
        (无驱动器)
        E
        (总线信号)
        P
        (脉冲信号)        		 无指定(无线缆)2(2m长线缆)
        4(4m长线缆)
        7(7m长线缆)

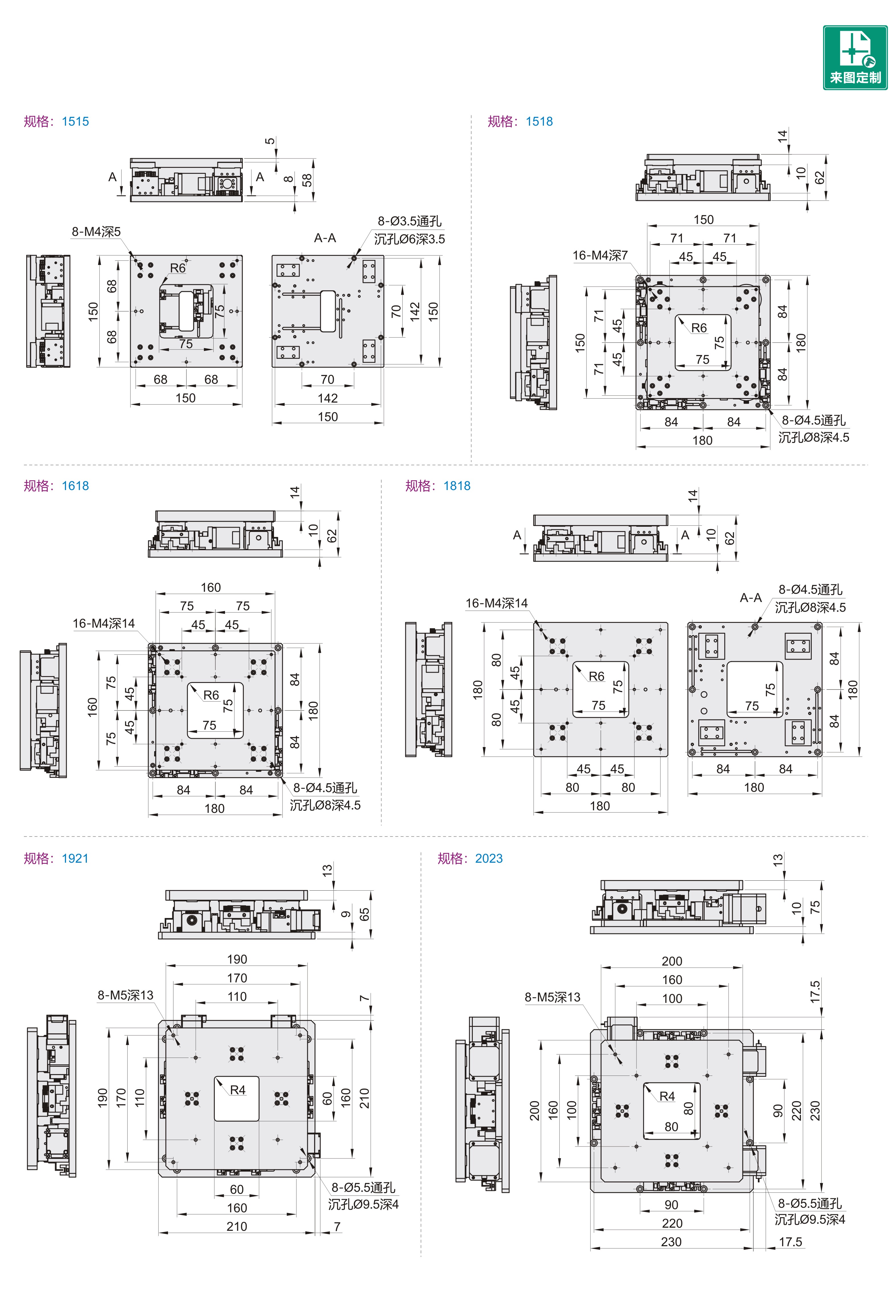

        10(10m长线缆)        		 150×150 150×150 X:±  Y:±3  θ:±2° 25 10 ±0.01 ±0.01 步进28 8 1
        1518 150×150 180×180 X:±4  Y:±4  θ:±3° 30 15
        1618 160×160 180×180
        1818 180×180 180×180
        1921 190×190 210×210 X:±5  Y:±5  θ:±3° 80 30 ±0.02 ±0.03
        2023 200×200 230×230 步进42

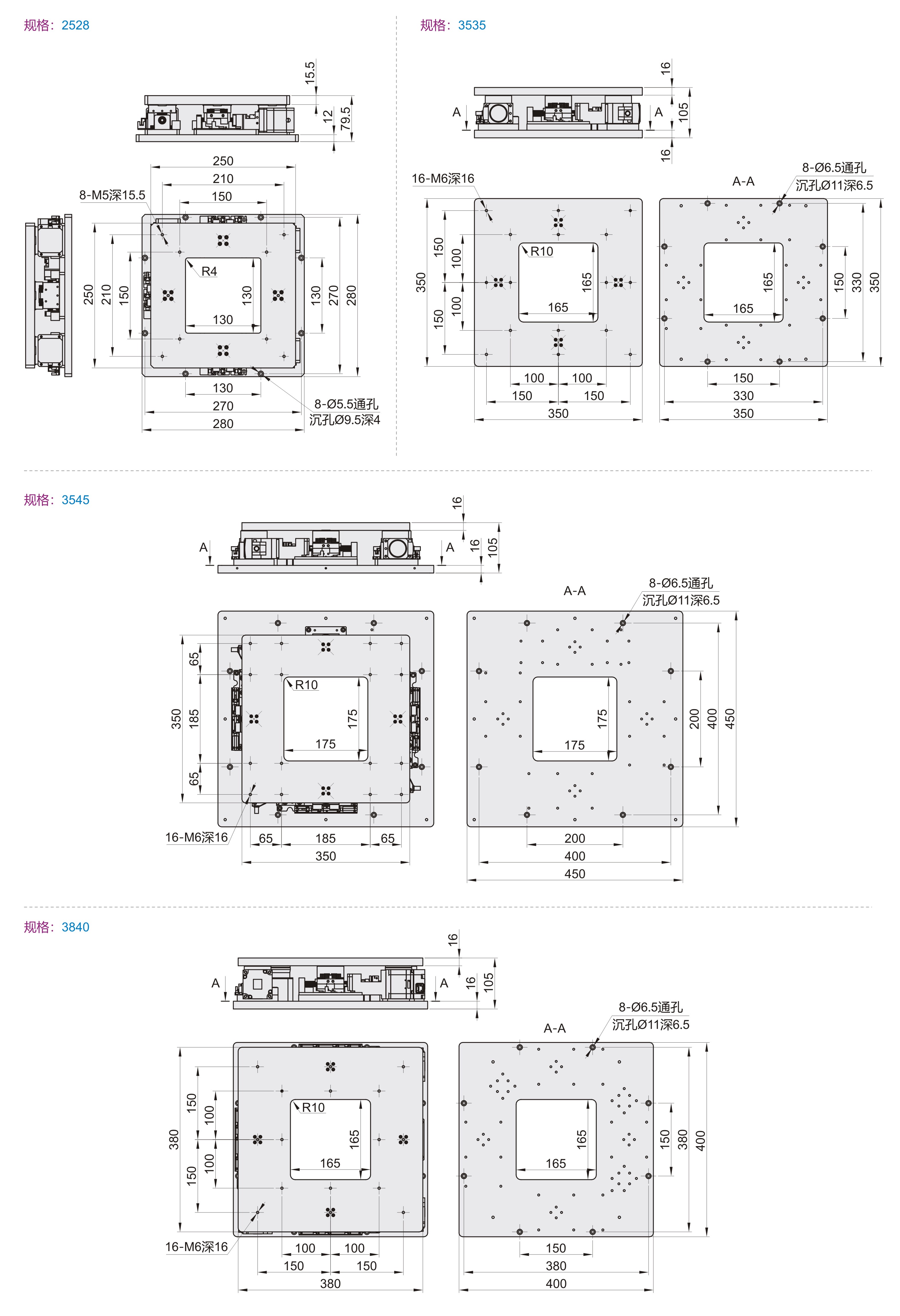

        2528 250×250 280×280
        3535 350×350 350×350 X:±5  Y:±5  θ:±2° 400 100 ±0.03 ±0.05 步进57 12 2
        3545 350×350 450×450 X:±5  Y:±5  θ:±1.8°
        3840 380×380 400×400

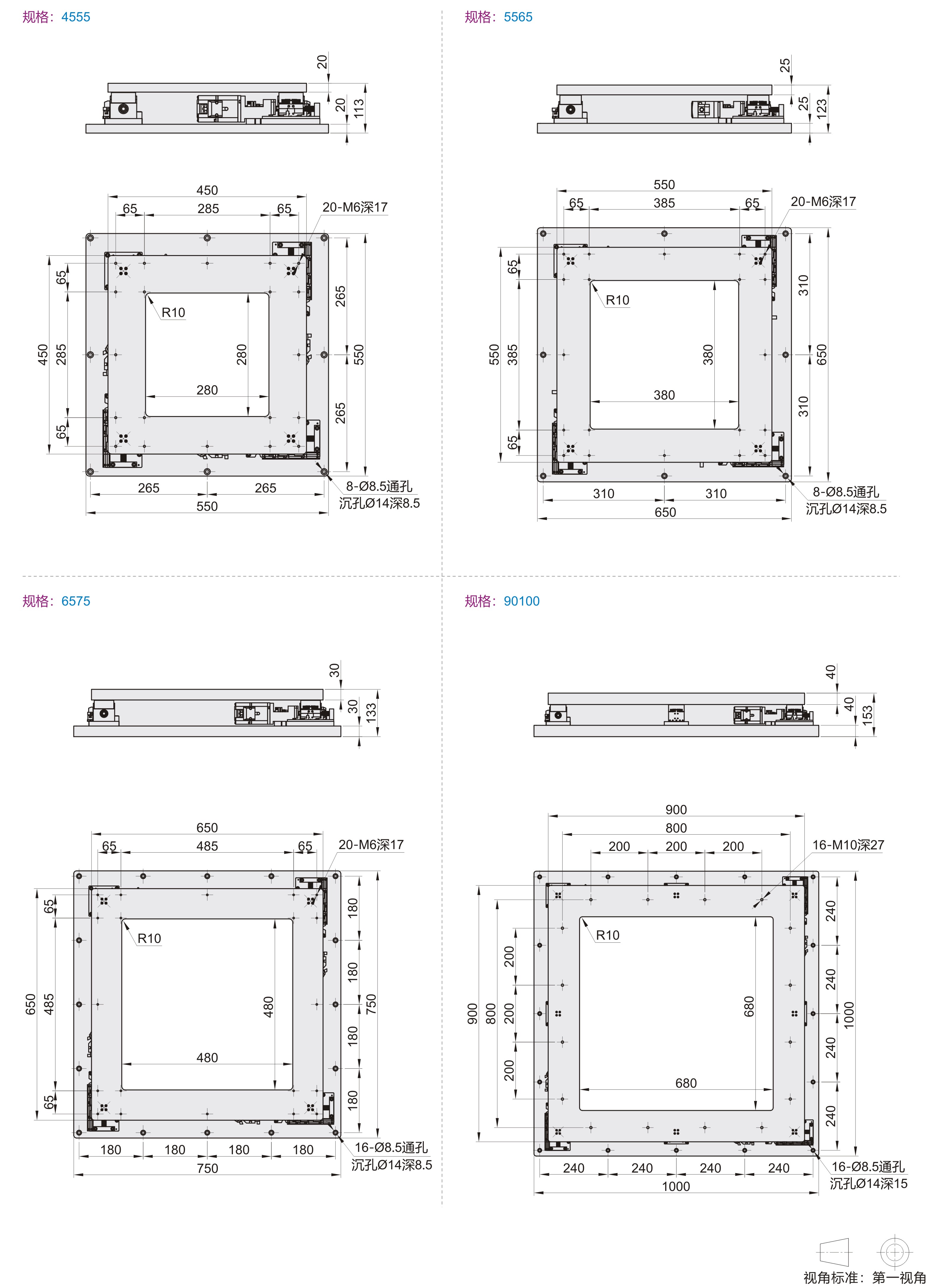

        4555 450×450 550×550 X:±5  Y:±5  θ:±1.5°
        5565 550×550 650×650 X:±5  Y:±5  θ:±1°
        6575 650×650 750×750
        90100 900×900 1000×1000 X:±5  Y:±5  θ:±0.5°
