        手动位移台 X轴 交叉滚柱引导式 精密研磨丝杠驱动式 精密型 铝合金材质 黑色阳极氧化处理

        条件筛选：

        性价比 精密型
        种类筛选 手动位移台
        材质 铝合金
        厚度 标准型
        表面处理 黑色阳极氧化
        传动方向 X轴
        导轨形式 交叉滚柱引导式
        进给方式 精密研磨丝杠驱动式

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 传动方向 材质 表面处理
            EJA71 精密研磨丝杠驱动型 X轴 铝合金 黑色阳极氧化


            安装使用中交叉导轨有可能会生锈，请务必注意采取防锈措施。
            交叉滚子导轨耐冲击性弱，掉落或对其施加过大力度，将会产生滑动异常，使用时请充分注意。
            该产品的倒装负载与水平负载一样，垂直负载和侧装负载一般为水平负载的1/3，实际负载与具体使用工况有关。
            耐负载数值仅为参考值，震动和负载有大力臂等工况不适合使用。
            使用方法：将锁紧旋钮松开后，调节驱动机构（微分头/进给丝杠）至目标位后拧紧锁紧旋钮。
            请注意：拧紧锁紧旋钮后禁止调节驱动机构（微分头/进给丝杠）或用手大力推动，
                由于驱动机构的驱动力远远大于锁紧旋钮产生的摩擦力，会导致台面偏移

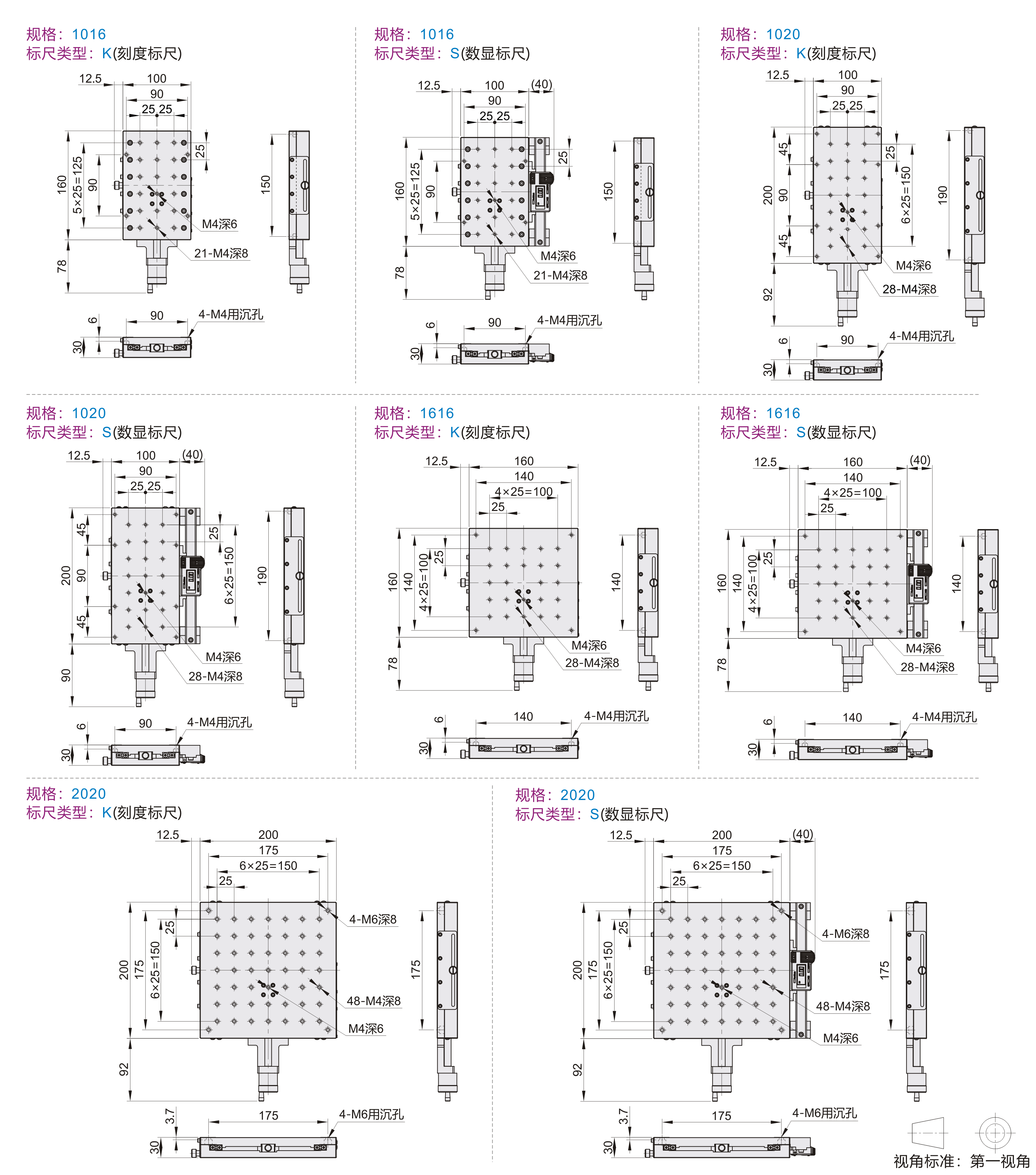

            参数图


            选型表

            型号
            		 标尺类型
            		 台面尺寸
            （mm）
            		 行程
            (mm)            		 刻度最小
            读取量(mm)
            		 数显最小
            读取量(mm)
            		 平行度
            (mm)            		 水平耐负载
            (N)
            		 旋钮旋转1圈
            移动量(mm)
            		 重量（kg)
            代码 规格 K(刻度标尺) S(数显标尺)
            EJA71 1016 K(刻度标尺)
            S            (数显标尺)            		 100×160 ±35 0.1 0.01 0.05 392 1 1.5 1.6
            1020 100×200 ±50 1.6 1.9
            1616 160×160 ±35 2.2 2.3
            2020 200×200 ±50 2.9 3.2
