        手动位移台 XY轴 交叉滚柱引导式 进给丝杠驱动式 精密型 铝合金/黄铜材质 黑色阳极氧化处理

        条件筛选：

        性价比 精密型
        种类筛选 手动位移台
        材质 铝合金
        厚度 标准型
        表面处理 黑色阳极氧化
        传动方向 XY轴
        导轨形式 交叉滚柱引导式
        进给方式 进给丝杠驱动式

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 传动方向 材质 表面处理
            主体 丝杠螺母
            EJB21 进给丝杠驱动型 XY轴 铝合金 黄铜 黑色阳极氧化


            安装使用中交叉导轨有可能会生锈，请务必注意采取防锈措施。
            交叉滚子导轨耐冲击性弱，掉落或对其施加过大力度，将会产生滑动异常，使用时请充分注意。
            该产品的倒装负载与水平负载一样，垂直负载和侧装负载一般为水平负载的1/3，实际负载与具体使用工况有关。
            耐负载数值仅为参考值，震动和负载有大力臂等工况不适合使用。
            使用方法：将锁紧旋钮松开后，调节驱动机构（微分头/进给丝杠）至目标位后拧紧锁紧旋钮。
            请注意：拧紧锁紧旋钮后禁止调节驱动机构（微分头/进给丝杠）或用手大力推动，
                由于驱动机构的驱动力远远大于锁紧旋钮产生的摩擦力，会导致台面偏移。

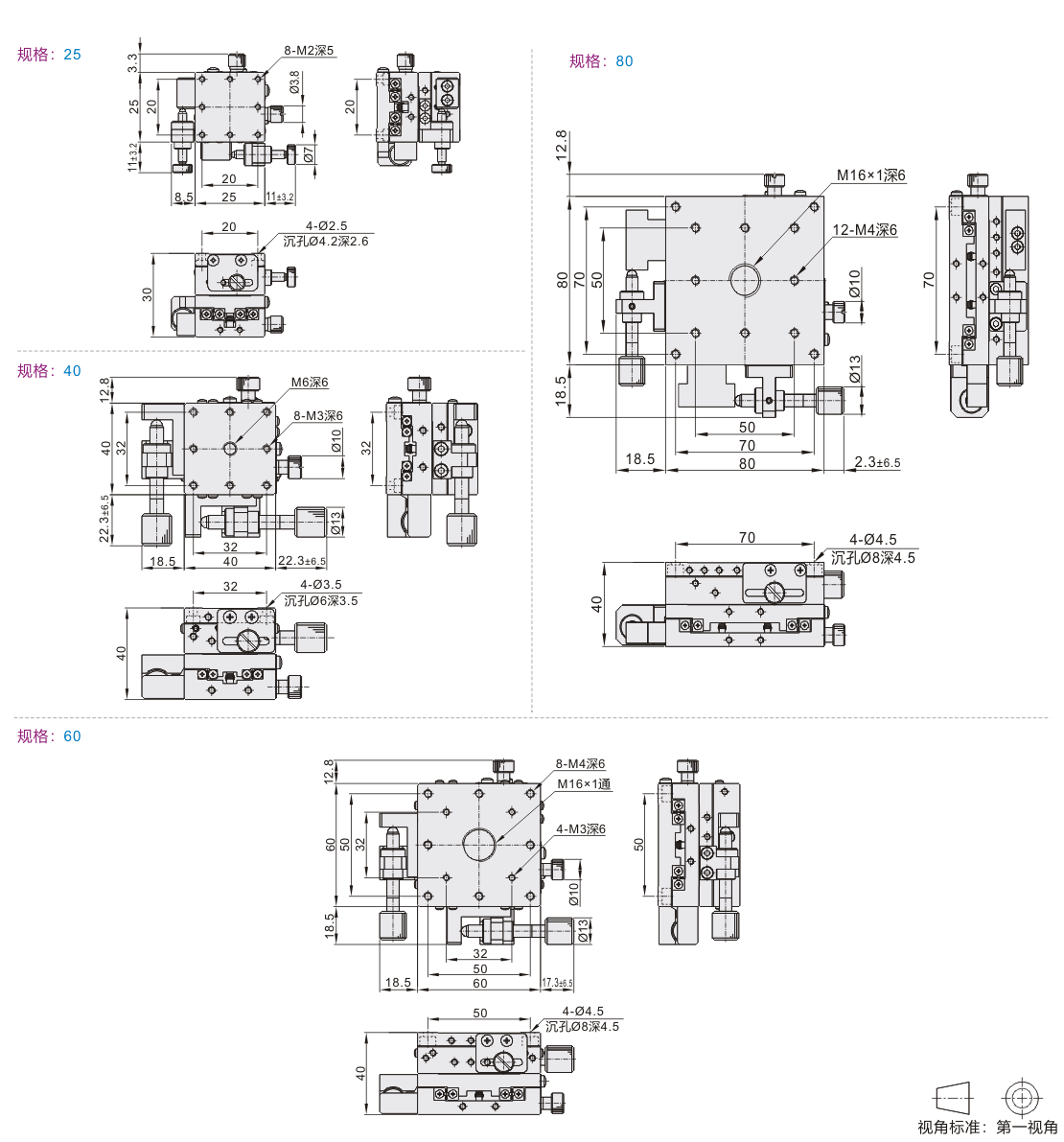

            参数图


            选型表

            型号
            		 台面
            尺寸
            (mm)
            		 行程
            (mm)
            		 水平耐负载
            (N)
            		 移动精度
            		 容许力矩负载(N·m)
            		 力矩刚性(''/N·cm)
            		 平行度
            (μm)
            		 旋钮旋转
            1圈移动量
            (mm)
            		 主体
            重量
            (kg)
            		           附件(4个)
            代码 规格 直线度 平行度 上下
            摆动            		 左右
            摆动            		 上下
            摆动            		 左右
            摆动            		 侧向
            滚动            		 上下
            摆动            		 左右
            摆动            		 侧向
            滚动            		 不锈钢内六角
            圆柱头螺钉
            EJB21 25  25×25 ±3.2 9.8  3μm 20μm 30'' 30'' 0.4 0.8 0.4 4.83 5.7 4.83 60 0.5 0.08 TAC21-M2-L6
            40  40×40 ±6.5 17.6  25'' 15'' 2 2.2 2 0.66 0.84 0.66 0.28 TAC21-M3-L6
            60  60×60 44.1  5.2 4.3 5.2 0.19 0.22 0.19 0.5 TAC21-M4-L6
            80  80×80 93.1  17.3 15.1 17.3 0.09 0.1 0.09 1
