        手动位移台 XY轴 交叉滚柱引导式 精研丝杠驱动式 精密型  铝合金材质 黑色阳极氧化处理

        条件筛选：

        性价比 精密型
        材质 铝合金
        厚度 标准型
        表面处理 黑色阳极氧化
        传动方向 XY轴
        导轨形式 交叉滚柱引导式
        进给方式 精研丝杠驱动式
        种类筛选 手动位移台

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 传动方向 材质 表面处理
            EJB91 精密研磨丝杠驱动型 XY轴 铝合金 黑色阳极氧化


            安装使用中交叉导轨有可能会生锈，请务必注意采取防锈措施。
            交叉滚子导轨耐冲击性弱，掉落或对其施加过大力度，将会产生滑动异常，使用时请充分注意。
            该产品的倒装负载与水平负载一样，垂直负载和侧装负载一般为水平负载的1/3，实际负载与具体使用工况有关。
            耐负载数值仅为参考值，震动和负载有大力臂等工况不适合使用。
            使用方法：将锁紧旋钮松开后，调节驱动机构（微分头/进给丝杠）至目标位后拧紧锁紧旋钮。
            请注意：拧紧锁紧旋钮后禁止调节驱动机构（微分头/进给丝杠）或用手大力推动，
                由于驱动机构的驱动力远远大于锁紧旋钮产生的摩擦力，会导致台面偏移。

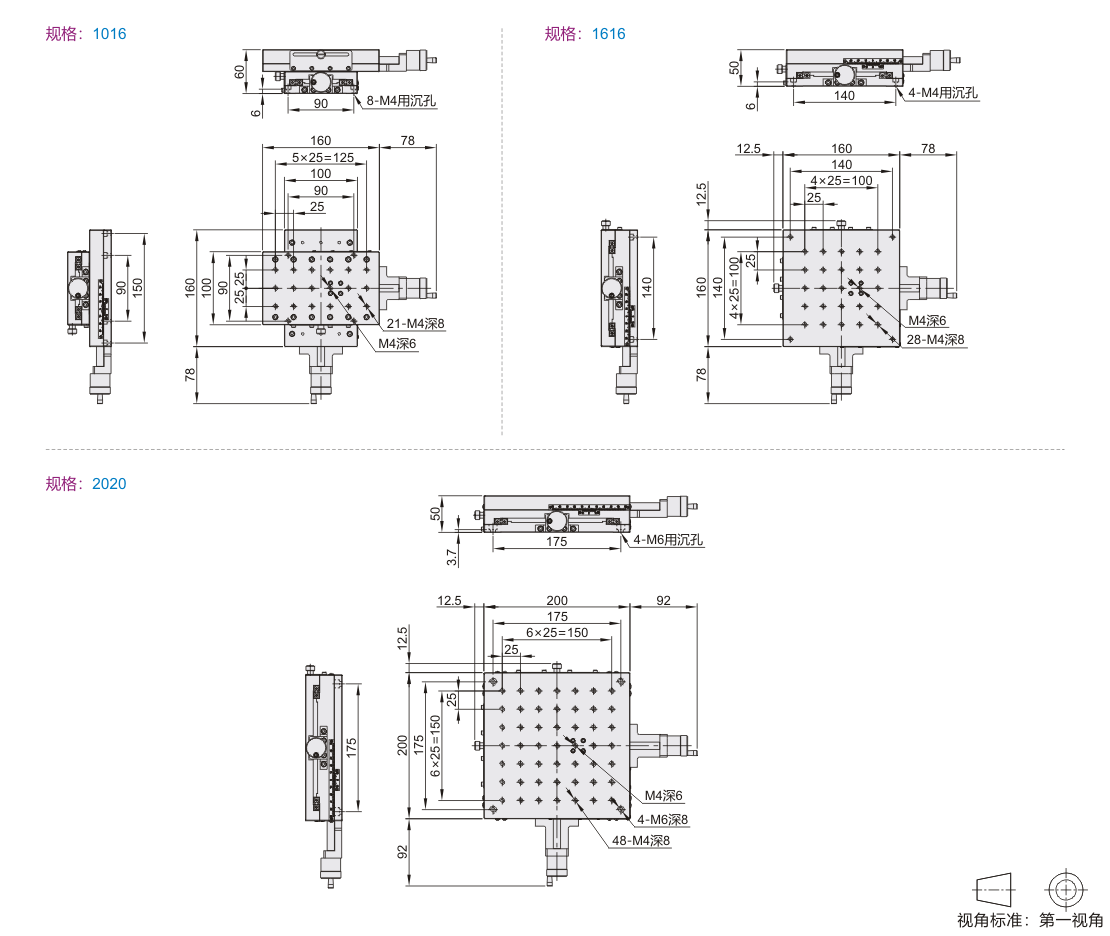

            参数图


            选型表

                 型号
            		 台面尺寸(mm)
            		 行程(mm)
            		 刻度最小读取量
            (mm)            		 平行度(mm)
            		 水平耐负载
            (N)            		 旋钮旋转1圈
            移动量(mm)
            		 主体重量(kg)
            代码 规格
            EJB91 1016 100×160 ±35 0.1 0.1 392 1 2.6
            1616 160×160 ±35 3.6
            2020 200×200 ±50 4.6
