        手动位移台 水平Z轴 千分尺进给型 交叉滚柱引导式 精密型 铝合金材质 黑色阳极氧化处理

        条件筛选：

        性价比 精密型
        种类筛选 手动位移台
        材质 铝合金
        厚度 标准型
        表面处理 黑色阳极氧化
        传动方向 水平面Z轴
        导轨形式 交叉滚柱引导式
        进给方式 千分尺进给式

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 传动方向 材质 表面处理
            EJW01 千分尺进给型 水平Z轴 铝合金 黑色阳极氧化



            安装使用中交叉滚子导轨、微分头有可能会生锈，请务必注意采取防锈措施；

            交叉滚子导轨耐冲击性弱，掉落或对其施加过大力度，将会产生滑动异常，使用时请充分注意。

            请注意该产品不可用于倒装，垂直负载和侧装负载一般为水平负载的1/3，实际负载与具体使用工况有关。

            耐负载数值仅为参考值，震动和负载有大力臂等工况不适合使用。

            使用方法：将锁紧旋钮松开后，调节驱动机构（微分头/进给丝杠）至目标位后拧紧锁紧旋钮。

            请注意，拧紧锁紧旋钮后禁止调节驱动机构（微分头/进给丝杠）或用手大力推动，
                 由于驱动机构的驱动力远远大于锁紧旋钮产生的摩擦力，会导致台面偏移。

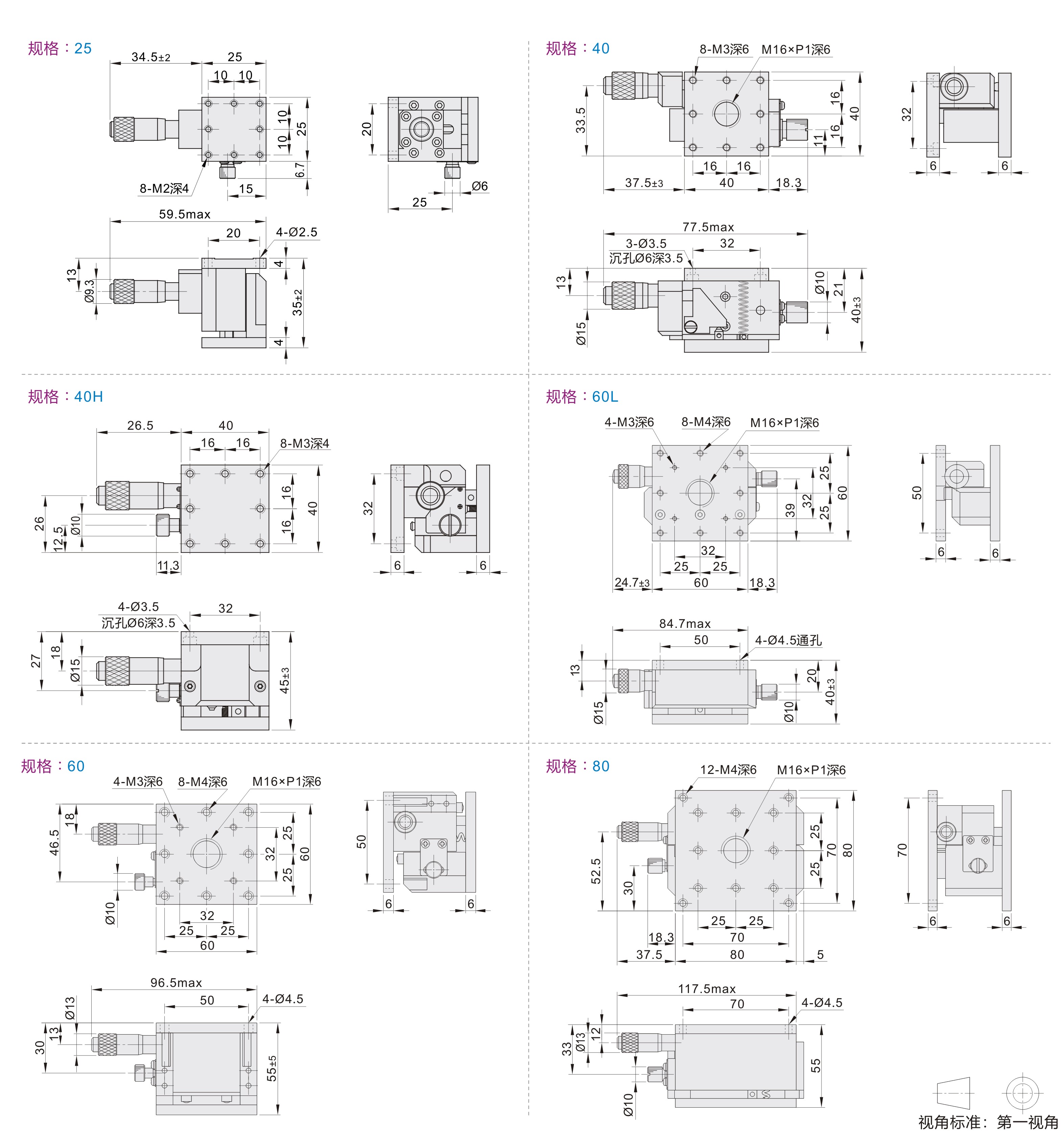

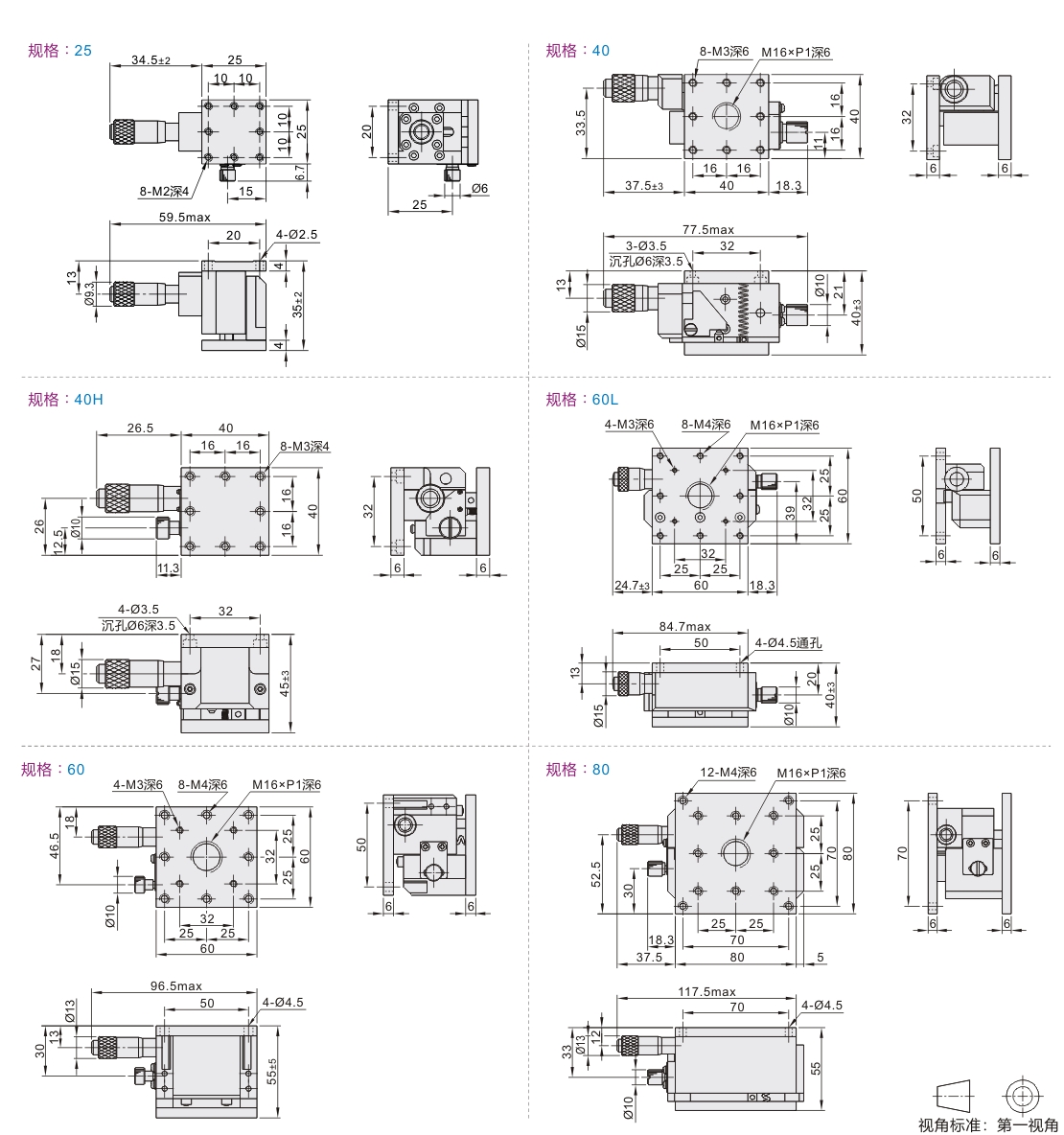

            参数图



            选型表

            型号
            		 台面尺寸
            (mm)
            		 行程
            (mm)
            		 微分头
            最小读取量
            (µm)
            		 移动精度
            (直线度)
            (µm)
            		 水平耐负载
            (N)
            		 主体重量
            (kg)
            代码 规格
            EJW01 25 25×25 ±2 10 3 9.8 0.06
            40 40×40 ±3 0.2
            40H 19.6 0.2
            60 60×60 ±5 39.2 0.6
            60L ±3 19.6 0.3
            80 80×80 ±5 29.4 1
