        手动位移台 XZ轴 千分尺进给型 交叉滚柱引导式 精密型 铝合金材质 黑色阳极氧化处理

        条件筛选：

        性价比 精密型
        种类筛选 手动位移台
        材质 铝合金
        厚度 标准型
        表面处理 黑色阳极氧化
        传动方向 XZ轴
        导轨形式 交叉滚柱引导式
        进给方式 千分尺进给式

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 传动方向 材质 表面处理
            EJW51 千分尺进给型 XZ轴 铝合金 黑色阳极氧化



            安装使用中交叉滚子导轨、微分头有可能会生锈，请务必注意采取防锈措施；

            交叉滚子导轨耐冲击性弱，掉落或对其施加过大力度，将会产生滑动异常，使用时请充分注意。

            耐负载数值仅为参考值，震动和负载有大力臂等工况不适合使用。

            使用方法：将锁紧旋钮松开后，调节驱动机构（微分头/进给丝杠）至目标位后拧紧锁紧旋钮。

            请注意，拧紧锁紧旋钮后禁止调节驱动机构（微分头/进给丝杠）或用手大力推动，
                 由于驱动机构的驱动力远远大于锁紧旋钮产生的摩擦力，会导致台面偏移。

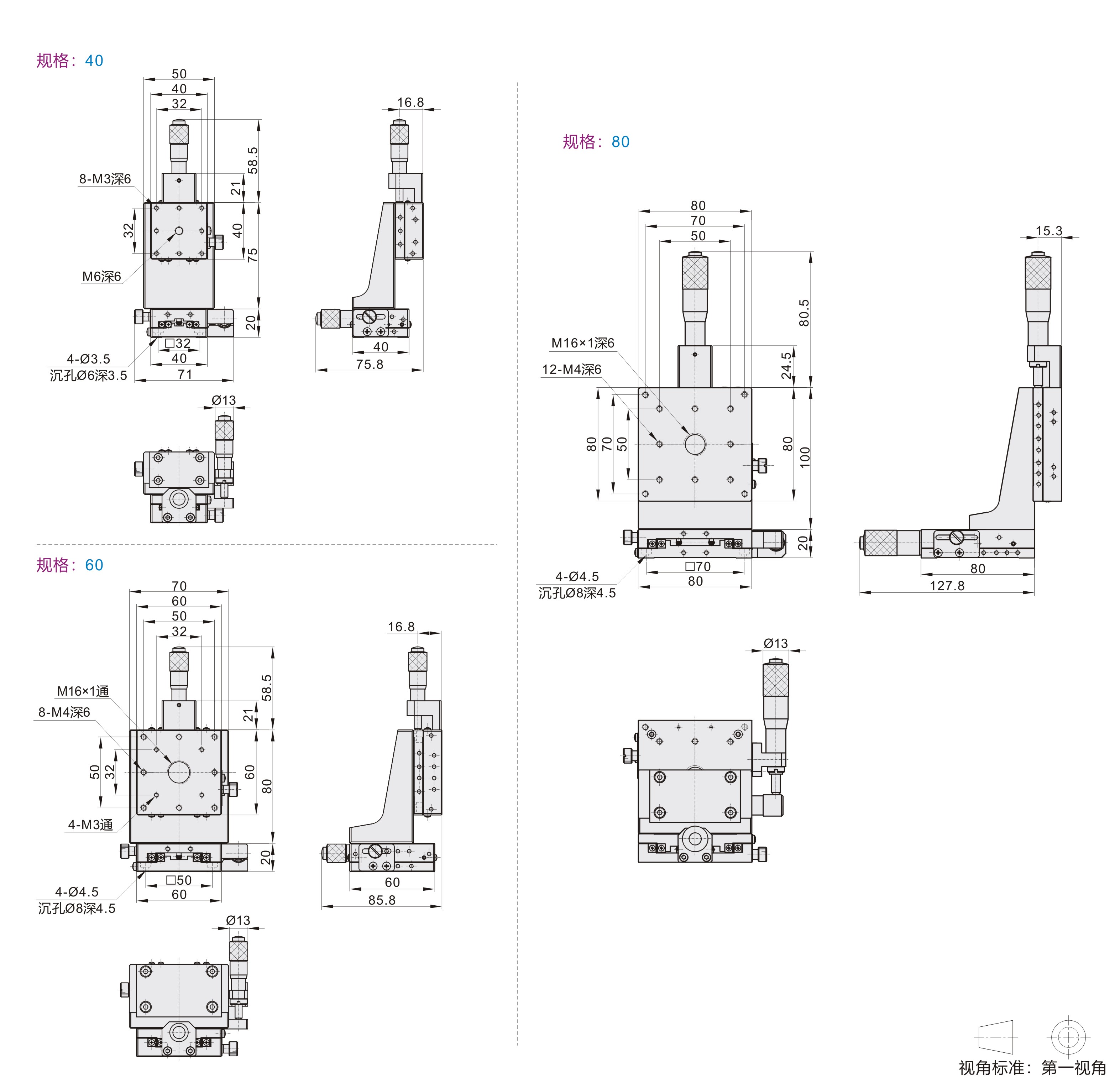

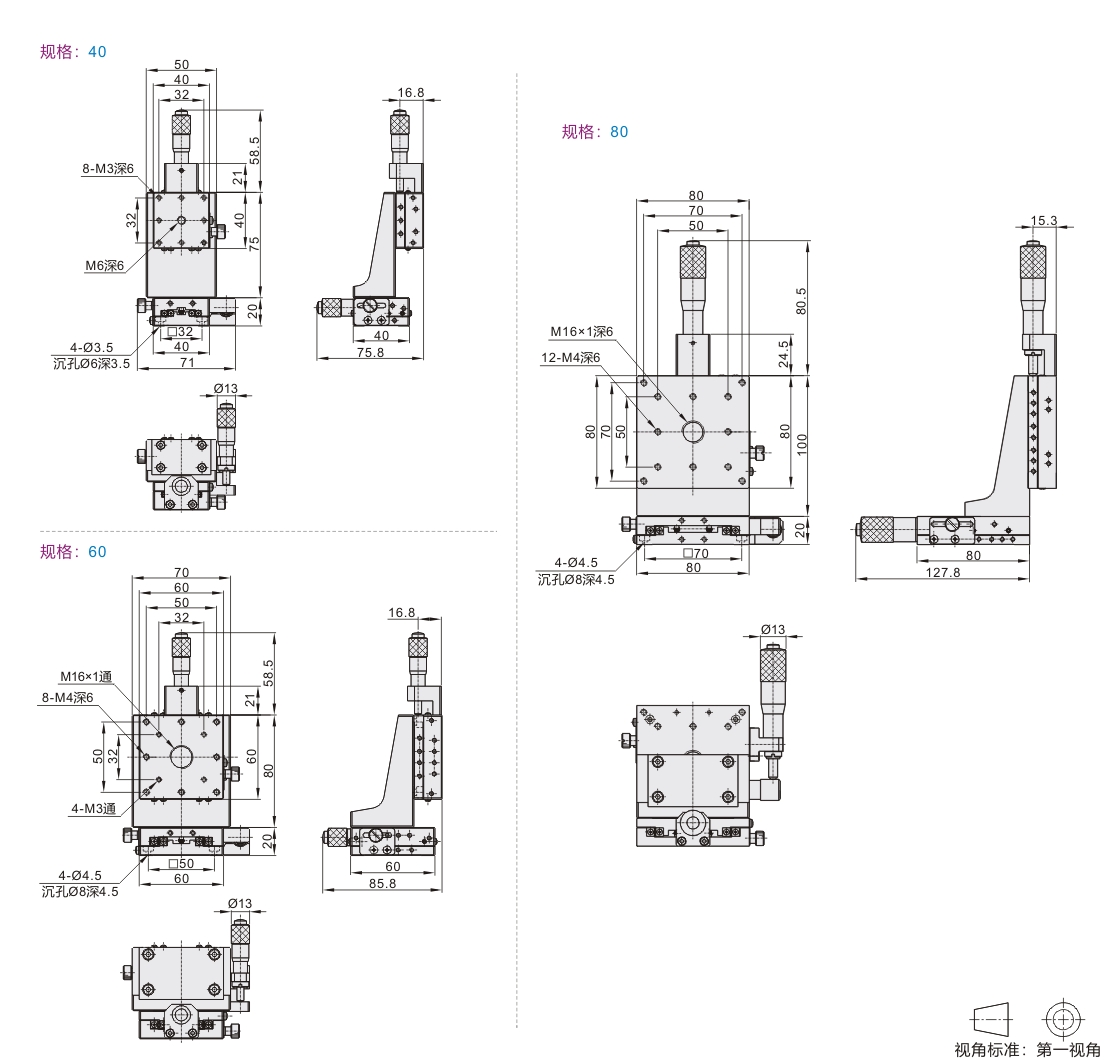

            参数图



            选型表

            型号
            		 构成部件
            		 台面尺寸
            (mm)
            		 行程(mm)
            		 微分头最小读取量
            (μm)
            		 耐负载
            (N)
            		 主体重量
            (kg)
            		 附件(4个)
            代码 规格 上部 下部 X轴 Z轴 不锈钢内六角
            圆柱头螺钉
            EJW51 40 EJC01-40 EJA01-40 40×40 ±6.5 ±6.5 10 9.8 0.34 TAC21-M3-L6
            60 EJC01-60 EJA01-60 60×60 19.6 0.7 TAC21-M4-L6
            80 EJC01-80 EJA01-80 80×80 ±12.5 ±12.5 49 1.3
