交叉滚子滑台 标准型 经济型 主体铝合金/S45C材质
条件筛选：
性价比 标准型
种类筛选 交叉滚子滑台
类型 标准型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图

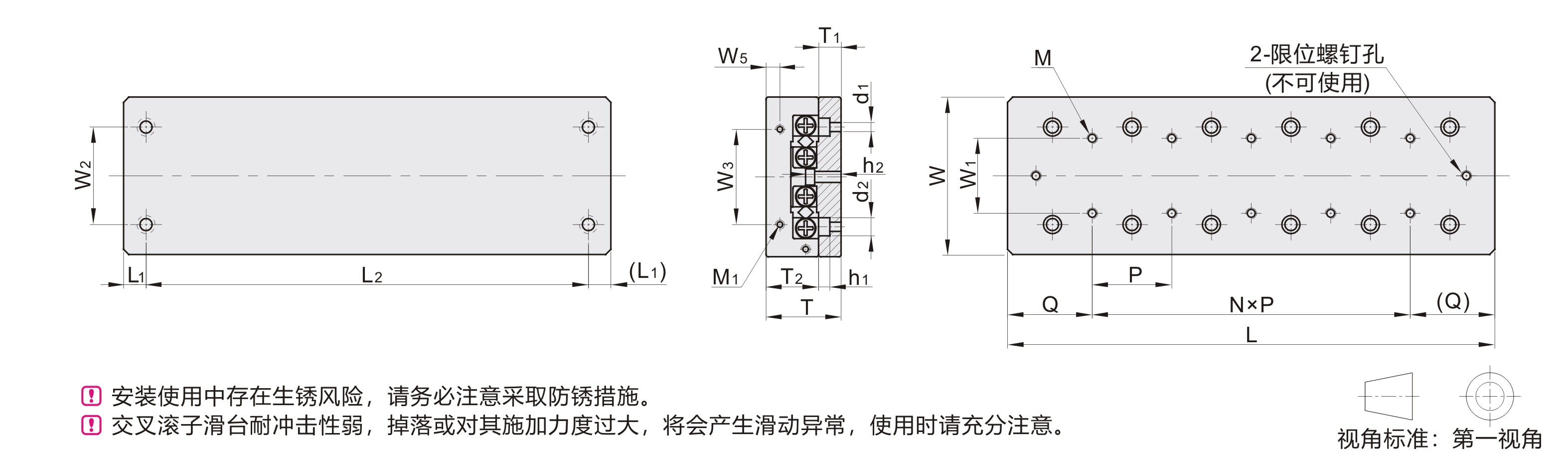

参数图
材质图
| 代码 |
类型 |
主体 |
导轨 |
保持架 | 滚柱 | ||
| 材质 | 表面处理 | 材质 | 表面处理 | 材质 | 材质 | ||
| ICJ01 | 标准型 | 铝合金 | 黑色阳极氧化 | SUJ2 | — | SUS304 | SUJ2 |
| ICJ06 | S45C | 发黑 | 镀镍 | ||||
| E-ICJ01 | 经济型 | 铝合金 | 本色阳极氧化 | — | |||
| E-ICJ06 | S45C | 无电解镀镍 | 镀镍 | ||||
ICJ06/E-ICJ06轨道面V槽无表面处理。 滑台自身不含限位机构 ，若需要限位功能 ，请设计专用的限位机构。 在半行程或高速下使用 ，当滑台停止时 ，交叉导轨的保持器可能会因惯性力而产生偏移。 作为防止保持器偏移的对策 ，建议使用内置齿轮齿条型交叉滚子导轨。
参数图
选型表
| 型号 |
最大 行程 |
滚柱 直径 |
主要尺寸 | 滑台面安装孔尺寸 | 端面安装孔尺寸 | 底座安装孔尺寸 | |||||||||||||||||||||||||||||||||||||
| 代码 | 规格 | W | T | T2 | L | W1 | M-深度 | Q | N×P | W3 | W5 | M1-深度 | W2 | d1 | d2 | h1 | T1 | h2 | L1 | L2 | |||||||||||||||||||||||
| 标准型 ICJ01 ICJ06 经济型 E-ICJ01 E-ICJ06 |
1025 | 12 | 1.5 | 30±0.1 | 17±0.1 | 11 | 25 | 10 | M2-4 | 12.5 | — | 12 | 2.5 | M2-6 | 22 | 2.5 | 4.5 | 2.5 | 5.5 | 9 | 3.5 | 18 | |||||||||||||||||||||
| 1035 | 18 | 35 | 1×10 | 28 | |||||||||||||||||||||||||||||||||||||||
| 1045 | 25 | 45 | 2×10 | 38 | |||||||||||||||||||||||||||||||||||||||
| 2035 | 18 | 2.0 | 40±0.1 | 21±0.1 | 14 | 35 | 15 | M3-6 | 17.5 | — | 16 | 3.4 | 30 | 3.5 | 6.5 | 3.5 | 6.5 | 10.9 | 5 | 25 | |||||||||||||||||||||||
| 2050 | 30 | 50 | 1×15 | 40 | |||||||||||||||||||||||||||||||||||||||
| 2065 | 40 | 65 | 2×15 | 55 | |||||||||||||||||||||||||||||||||||||||
| 3055 | 30 | 3.0 | 60±0.1 | 28±0.1 | 18 .5 |
55 | 25 | M4-8 | 27.5 | — | 40 | 5.5 | M3-6 | 40 | 4.5 | 8 | 4.5 | 9 | 15 | 10 | 35 | ||||||||||||||||||||||
| 3080 | 45 | 80 | 1×25 | 60 | |||||||||||||||||||||||||||||||||||||||
| 型号 |
基本动态 负荷(C) (N) |
基本静态 负荷(Co) (N) |
荷重 (Fu) (N) |
静态容许扭曲力矩 | 重量(kg) | 滑台移动精度(μm) |
|||||||||||||||||||||||||||||
| 代码 | 规格 | MR (N·m) |
MP (N·m) |
MY (N·m) |
ICJ01 E-ICJ01 |
ICJ06 E-ICJ06 |
中心 平行度 |
侧边 平行度 |
|||||||||||||||||||||||||||
| 标准型 ICJ01 ICJ06 经济型 E-ICJ01 E-ICJ06 |
1025 | 379 | 576 | 192 | 2.6 | 1.2 | 1.4 | 0.04 | 0.09 | 标准型：5 经济型：20 |
标准型：8 经济型：30 |
||||||||||||||||||||||||
| 1035 | 523 | 865 | 288 | 3.9 | 2.6 | 3.0 | 0.05 | 0.12 | |||||||||||||||||||||||||||
| 1045 | 657 | 1153 | 384 | 5.2 | 4.6 | 5.2 | 0.07 | 0.16 | |||||||||||||||||||||||||||
| 2035 | 895 | 1170 | 390 | 7.0 | 3.1 | 3.9 | 0.09 | 0.20 | |||||||||||||||||||||||||||
| 2050 | 1552 | 2339 | 780 | 14.0 | 12.5 | 10.9 | 0.13 | 0.29 | |||||||||||||||||||||||||||
| 2065 | 1849 | 2924 | 975 | 17.5 | 19.5 | 17.5 | 0.17 | 0.38 | |||||||||||||||||||||||||||
| 3055 | 2901 | 4567 | 1522 | 42.6 | 22.8 | 26.6 | 0.29 | 0.66 | |||||||||||||||||||||||||||
| 3080 | 4388 | 7611 | 2537 | 71.0 | 63.4 | 57.1 | 0.43 | 0.96 | |||||||||||||||||||||||||||
1kgf=9.81 N

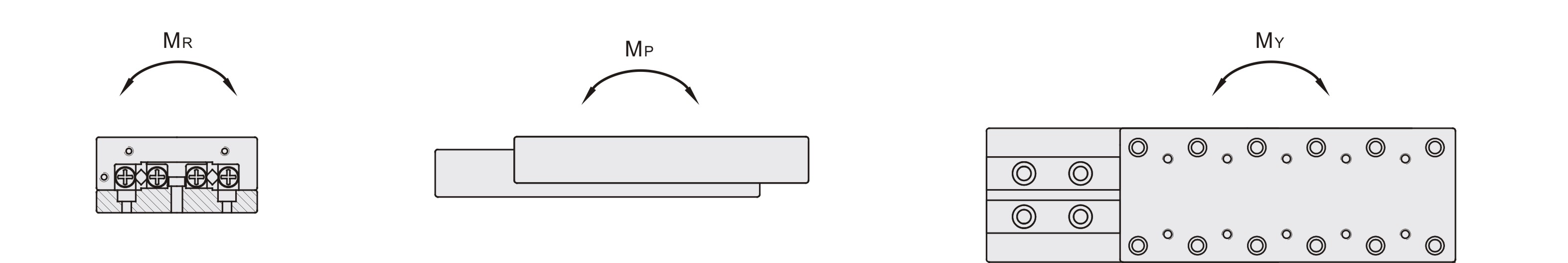

静态容许扭曲力矩
静态容许扭曲力矩 ，MR、MP、MY请参考参数表。
-
