        交叉滚子滑台 螺孔型 标准型 经济型 主体铝合金/S45C材质

        条件筛选：

        性价比 标准型
        种类筛选 交叉滚子滑台
        类型 螺孔型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 主体
            		 导轨
            		 保持架 滚柱
            材质 表面处理 材质 表面处理 材质 材质
            ICJ41 标准型 铝合金 黑色阳极氧化 SUJ2 — SUS304 SUJ2
            ICJ46 S45C 发黑 镀镍
            E-ICJ41 经济型 铝合金 本色阳极氧化 —
            E-ICJ46 S45C 无电解镀镍 镀镍



             ICJ46/E-ICJ46轨道面V槽无表面处理。

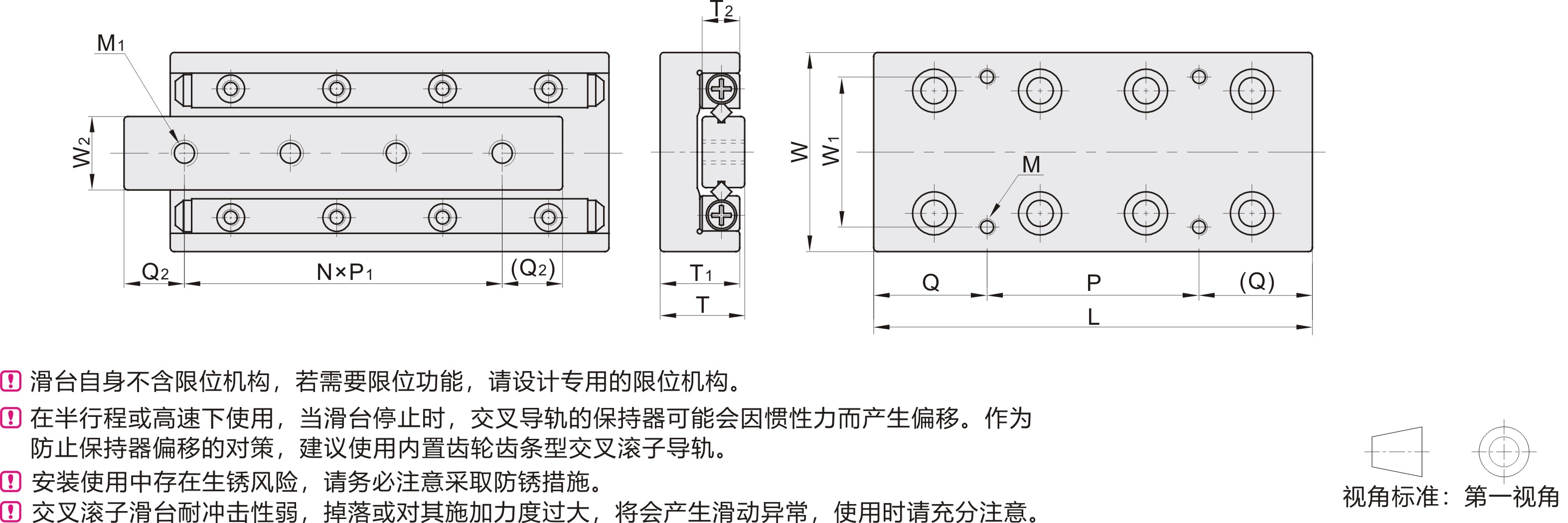

            参数图



            选型表

            型号
            		 最大
            行程            		 滚柱
            直径            		 主要尺寸
            		 滑台面安装孔尺寸
            		 底座安装孔尺寸
            		 基本动态
            负荷(C)
            (N)
            		 基本静态
            负荷(Co)
            (N)
            		 荷重
            (Fu)
            (N)
            		 静态容许扭曲力矩 重量(kg)
            		 滑台移动精度(μm)
            代码 规格 W T L T1 T2 W2 W1 M-深度 Q P M1 Q2 N×P1 MR
            (N·m)            		 MP
            (N·m)            		 MY
            (N·m)            		 ICJ41
            E-ICJ41            		 ICJ46
            E-ICJ46            		 中心
            平行度            		 侧边
            平行度
            标准型
            ICJ41
            ICJ46
            经济型
            E-ICJ41
            E-ICJ46            		 1025 12 1.5 20±0.1 8±0.1 25 7.5 4 6.6 14 M2.5-3.5 3.5 18 M2.6 5 2×7.5 379 576 192 1.4 1.2 1.4 0.01 0.02 标准型
            5
            经济型
            20            		 标准型
            8
            经济型
            30
            1035 18 35 28 7.5 2×10 523 865 288 2.2 2.6 3.0 0.02 0.03
            1045 25 45 12.5 20 3×10 657 1153 384 2.9 4.6 5.2 0.03 0.05
            2035 18 2.0 30±0.1 12±0.1 35 11.5 6 12 22 M3-5.5 3.5 28 M3 7.5 1×20 895 1170 390 5.1 3.1 3.9 0.05 0.05
            2050 30 50 43 10 2×15 1552 2339 780 10.1 12.5 10.9 0.07 0.12
            2065 40 65 17.5 30 3×15 1849 2924 975 12.7 19.5 17.5 0.10 0.16
            3055 30 3.0 40±0.1 16±0.1 55 15.5 8 16 30 M4-7.5 7.5 40 M4 10 1×35 2901 4567 1522 26.5 22.8 26.6 0.15 0.24
            3080 45 80 65 15 2×25 4388 7611 2537 44.1 63.4 57.1 0.22 0.35

                                                                                                                                                                                                                                                                                                                                    1kgf=9.81 N

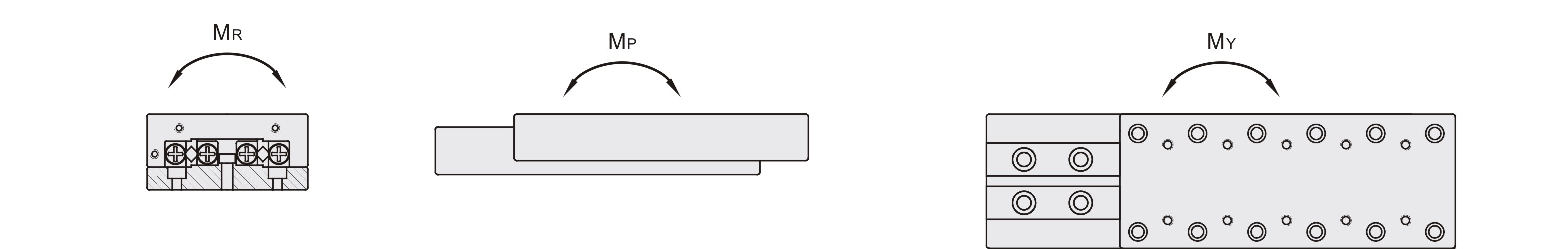

            静态容许扭曲力矩

            静态容许扭曲力矩，MR、MP、MY请参考参数表。
