        德国进口拖链 一般用 内高26 桥式 外径打开

        条件筛选：

        产地 德国
        特征 低噪音型
        拖链内高 26
        横梁形状 桥式
        开口方向 外径打开
        拖链类型 一般用
        种类筛选 拖链

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        常规选型
        图纸选型
        型号：

        型号筛选

        未生成型号，还有 4 项未选择

        重置

        代码

        参数选型

        开口方向

        产品选型

        规格

        R

        N

        1~9999
        /1

        接头

        技术图档

        3D预览

        产品简介

        材质图

        参数图

        材质图

         拖链

        代码
        		 类型
        		 打开方式 腔数 材质 颜色 允许温度
        		 阻燃等级
        		 附件
        VAM01 一般用 低噪音型 外径打开 单腔 工程塑料 黑色 -40℃~120℃ UL94-V2 接头



        特点 ：重量轻 ，噪音小 。


        本系列拖链包含一套接头(移动端 、固定端各一个）。

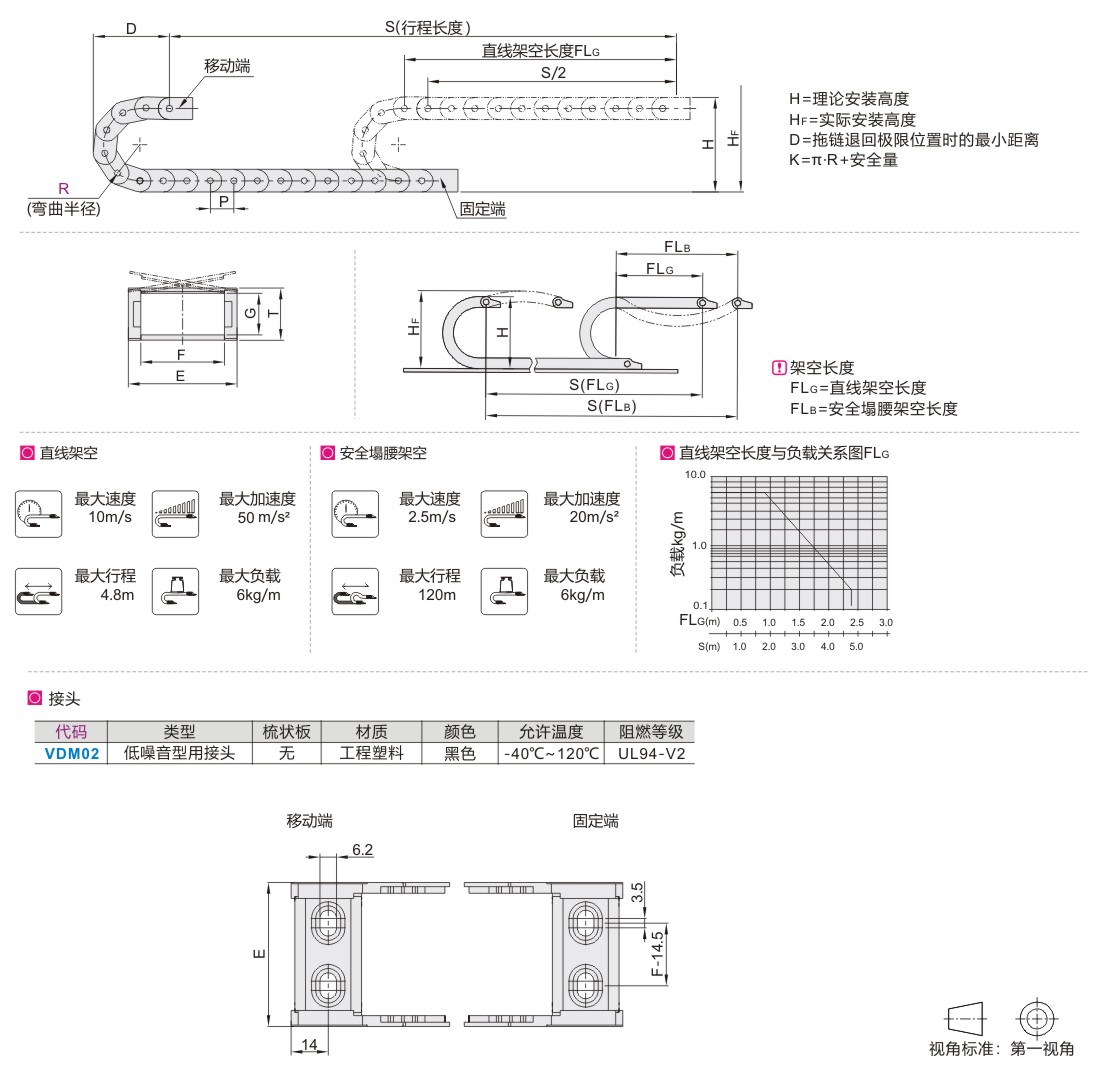

        参数图



        拖链

        型号
        		    弯曲
           半径R
        		 链节数
        N
        		 接头
        		 拖链尺寸 实际安装
        高度
        HF
        		 理论安装尺寸 最大电缆
        直径
        (mm)
        		 最大架空
        负载
        (kg/m)
        		 最大架空
        长度
        (m)
        		 重量
        (kg/m)
        代码 规格 节距
        P        		 内宽
        F        		 外宽
        E        		 内高
        G        		 外高
        T        		 H D K
        VAM01 2638 65 1~   (无梳状板)
         VDM02        		 45.5 38 54 26 36    191   166    129    295 20.5 3.5    2.2 0.97
        2678 78 94 1.22
        26103 95 103 119 251 226 159 389 1.40



        接头

        型号
        		 内宽F
        		 外宽E
        代码    规格
        VDM02     2638  38  54
            2678  78  94
          26103  103  119
