拖链接头 VAC系列拖链用 斜角型 有/无梳状板
条件筛选：
产地 德国
拖链类型 一般用
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
拖链
| 代码 | 类型 | 内高 | 外高 | 打开方式 | 腔数 | 材质 | 颜色 | 允许温度 | 阻燃等级 | 附件 | |
| VAC11 | 一般用 | 电缆 压入型 |
9.4 | 12.5 | 外径打开 | 单腔 | 工程 塑料 |
黑色 | -40~ 80°C | UL94-V2 | 接头 |
| VAC12 | 内径打开 | ||||||||||
| VAC21 | 10.7 | 15 | 外径打开 | ||||||||
| VAC22 | 内径打开 | ||||||||||
| VAC31 | 14.6 | 19.3 | 外径打开 | ||||||||
| VAC32 | 内径打开 | ||||||||||
| VAC41 | 19 | 25 | 外径打开 | ||||||||
| VAC42 | 内径打开 | ||||||||||
| VAC61 | 24.3 | 35 | 外径打开 | ||||||||
| VAC62 | 内径打开 | ||||||||||
| VAC51 | 32 | 39 | 外径打开 | ||||||||
| VAC52 | 内径打开 |

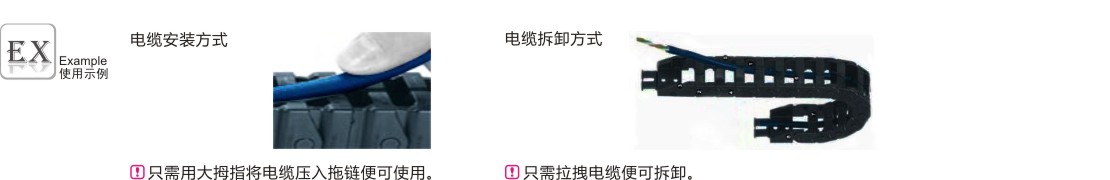

本系列拖链包含一套接头（移动端、固定端各一个）。
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
接头
| 代码 | 类型 | 适用拖链内高 | 梳状板 | 材质 | 颜色 | 允许温度 | 阻燃等级 |
| VDC12 | 电缆 压入型 拖链用 |
9.4 | 无 | 工程塑料 | 黑色 | -40~ 120°C | UL94-HB |
| VDC21 | 10.7 | 有 | |||||
| VDC22 | 无 | ||||||
| VDC31 | 14.6 | 有 | |||||
| VDC32 | 无 | ||||||
| VDC41 | 19 | 有 | |||||
| VDC42 | 无 | ||||||
| VDC61 | 24.3 | 有 | |||||
| VDC62 | 无 | ||||||
| VDC51 | 32 | 有 | |||||
| VDC52 | 无 |
参数图
拖链
| 型号 | 弯曲 半径R |
链节 数N |
接头 | 拖链尺寸 | 实际 安装 高度HF |
理论安装尺寸 | 最大 电缆 直径 |
最大架空 负载 (kg/m) |
最大 架空 长度(m) |
重量 (kg/m) |
||||||||
| 代码 | 内宽F | 节距 P |
外宽 E |
内高 G |
外高 T |
Y | C | H | D | K | ||||||||
| VAC11 VAC12 |

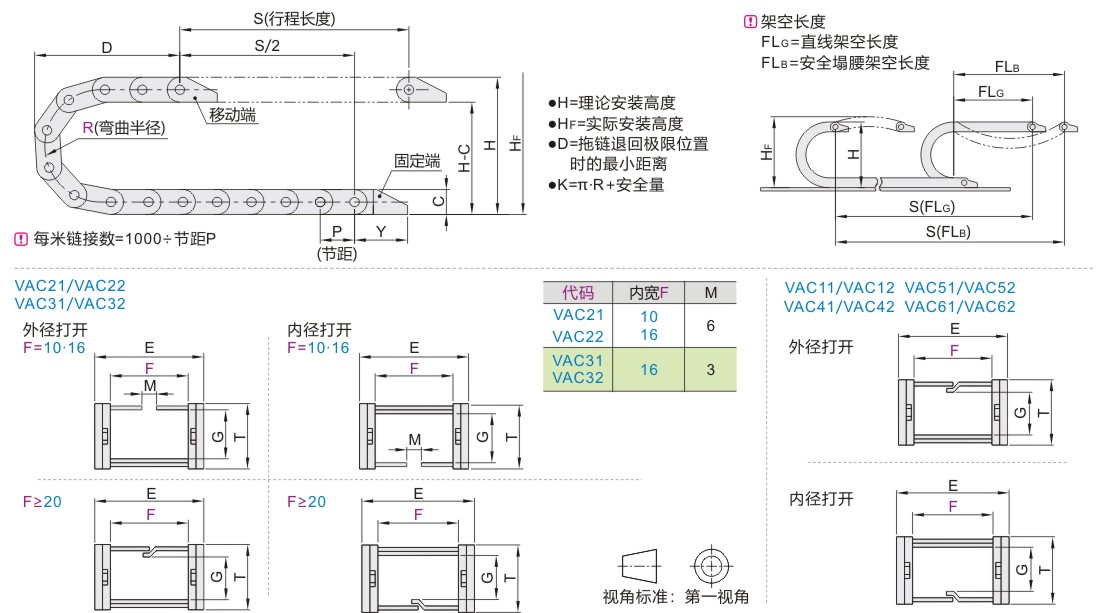

16 | 18 | 1~ | VDC12 | 13 | 23 | 9.4 | 12.5 | 22.3 | 12.5 | 60 | 50 | 40 | 95 | 5.5 | 0.25 | 0.4 | ≈0.11 |
| 28 | 80 | 70 | 50 | 120 | ||||||||||||||
| 38 | 100 | 90 | 60 | 145 | ||||||||||||||
| VAC21 VAC22 |
10 16 20 |
18 | VDC21 VDC22 |
20 | 16.5(F=10) 22.5(F=16) 26.5(F=20) |
10.7 | 15 | 22 | 15 | 62 | 52 | 40 | 95 | 6.5 | 0.45 | 0.55 | ≈0.14(F=10) ≈0.16(F=16) ≈0.18(F=20) |
|
| 28 | 80 | 70 | 50 | 120 | ||||||||||||||
| 38 | 100 | 90 | 60 | 145 | ||||||||||||||
| VAC31 VAC32 |
16 20 30 40 50 |
28 | VDC31 VDC32 |
20 | 24.2(F=16) 28.2(F=20) 38.2(F=30) 48.2(F=40) 58.2(F=50) |
14.6 | 19.3 | 28 | 19.3 | 91 | 76 | 60 | 130 | 10 | 0.7 | 1 | ≈0.24(F=16) ≈0.25(F=20) ≈0.28(F=30) ≈0.31(F=40) ≈0.37(F=50) |
|
| 38 | 111 | 96 | 70 | 160 | ||||||||||||||
| 48 | 131 | 116 | 80 | 190 | ||||||||||||||
| VAC41 VAC42 |
15 25 38 50 |
28 | VDC41 VDC42 |
30.5 | 27(F=15) 37(F=25) 50(F=38) 62(F=50) |
19 | 25 | 38 | 25 | 92 | 82 | 71 | 150 | 13 | 0.5 | 0.65 | ≈0.31(F=15) ≈0.32(F=25) ≈0.40(F=38) ≈0.44(F=50) |
|
| 38 | 112 | 102 | 81 | 185 | ||||||||||||||
| 48 | 132 | 122 | 91 | 215 | ||||||||||||||
| 75 | 187 | 177 | 120 | 300 | ||||||||||||||
| 100 | 237 | 227 | 145 | 375 | ||||||||||||||
| 125 | 287 | 277 | 170 | 455 | ||||||||||||||
| VAC51 VAC52 |
23 36 48 |
60 | VDC51 VDC52 |
30.5 | 37.5(F=23) 50.5(F=36) 62.5(F=45) |
32 | 39 | 38 | 39 | 174 | 159 | 110 | 270 | 25 | 0.7 | 1 | ≈0.51(F=23) ≈0.57(F=36) ≈0.62(F=45) |
|
| 75 | 204 | 189 | 130 | 305 | ||||||||||||||
| 100 | 254 | 239 | 155 | 395 | ||||||||||||||
| VAC61 VAC62 |
57 | 55 | VDC61 VDC62 |
46 | 74.4 | 24.3 | 35 | 40 | 35 | 185 | 145 | 125 | 276 | 20 | 2 | 1.75 | ≈0.70 | |
| 75 | 225 | 185 | 150 | 346 | ||||||||||||||
接头

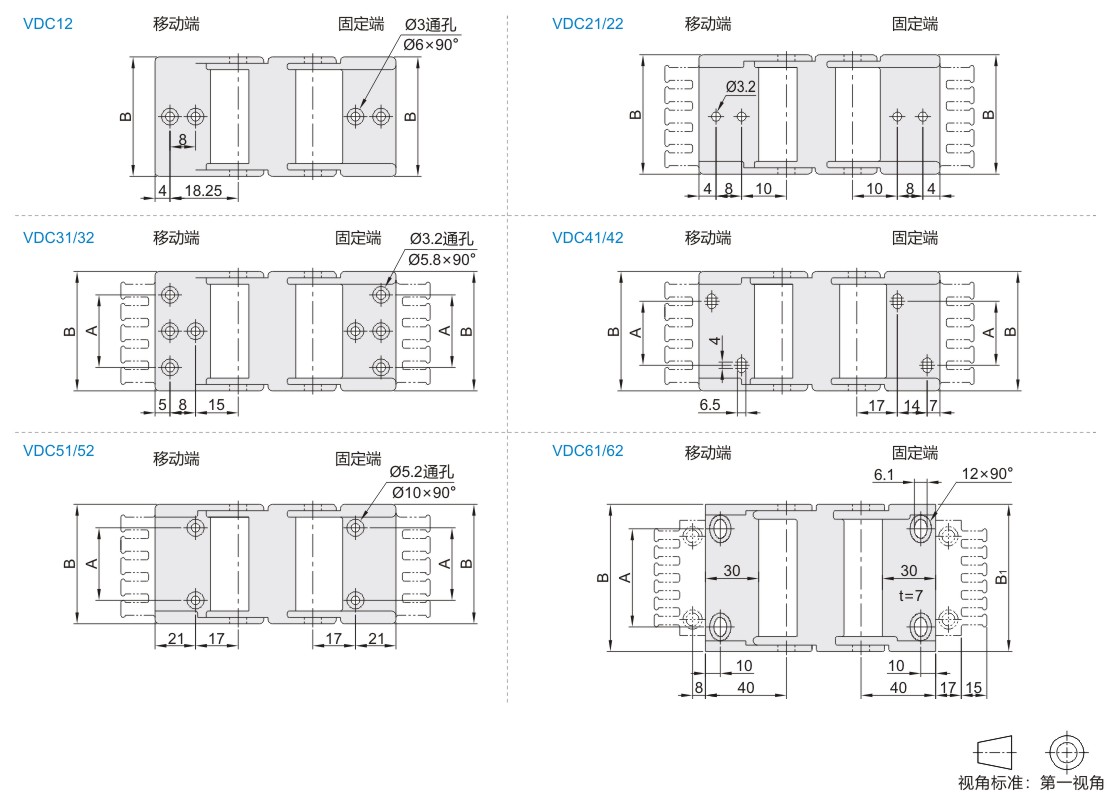

| 型号 | 梳状板齿数 | A | B | B1 | |
| 代码 | 拖链内宽F | ||||
| VDC12 | 16 | — | — | 22 | — |
| VDC21 VDC22 |
10 | 1 | 16.5 | ||
| 16 | 2 | 22.5 | |||
| 20 | 27 | ||||
| VDC31 VDC32 |
16 | 2 | 24.2 | ||
| 20 | 2 | 28.2 | |||
| 30 | 3 | 22 | 38.2 | ||
| 40 | 4 | 32 | 48.2 | ||
| 50 | 5 | 42 | 58.2 | ||
| VDC41 VDC42 |
15 | 2 | — | 26.3 | |
| 25 | 3 | 10 | 36.3 | ||
| 38 | 4 | 23 | 49.3 | ||
| 50 | 5 | 35 | 62.3 | ||
| VDC51 VDC52 |
23 | 3 | 12 | 35.5 | |
| 36 | 4 | 25 | 48.5 | ||
| 48 | 5 | 37 | 60.5 | ||
| VDC61 VDC62 |
57 | 6 | 44 | 75.4 | 71.4 |
-
