产品选型
规格
安装方向
图片仅供参考，请以已选的规格为准
拖链接头 VAW01拖链用 金属型 无梳状板
条件筛选：
产地 日本
拖链内高 9/16
有无梳状板 无
拖链类型 一般用
种类筛选 接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
拖链
| 代码 |
类型 |
打开方式 | 腔数 | 横梁 | 材质 | 颜色 | 允许温度 |
阻燃等级 |
| VAW01 | 一般用 | 不可打开 | 单腔 | 桥式 | 尼龙6+玻纤 | 黑色 | -10℃~+80℃ | UL94-HB |
接头安装方向
| 规格 |
安装方向 | 移动端 |
固定端 |
| 101 | S | 内、外周自由安装 |
内、外周自由安装 |
| 202~206 |
A | 外周安装 | |
| B | 内周安装 |
每米链节数=1000÷节距P
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
接头
| 代码 |
类型 |
材质 | 表面处理 |
| VDW01 | 一般用接头 |
SPCC※ |
铬酸盐光泽处理 |
※ 选择规格101时，其材质为不锈钢。

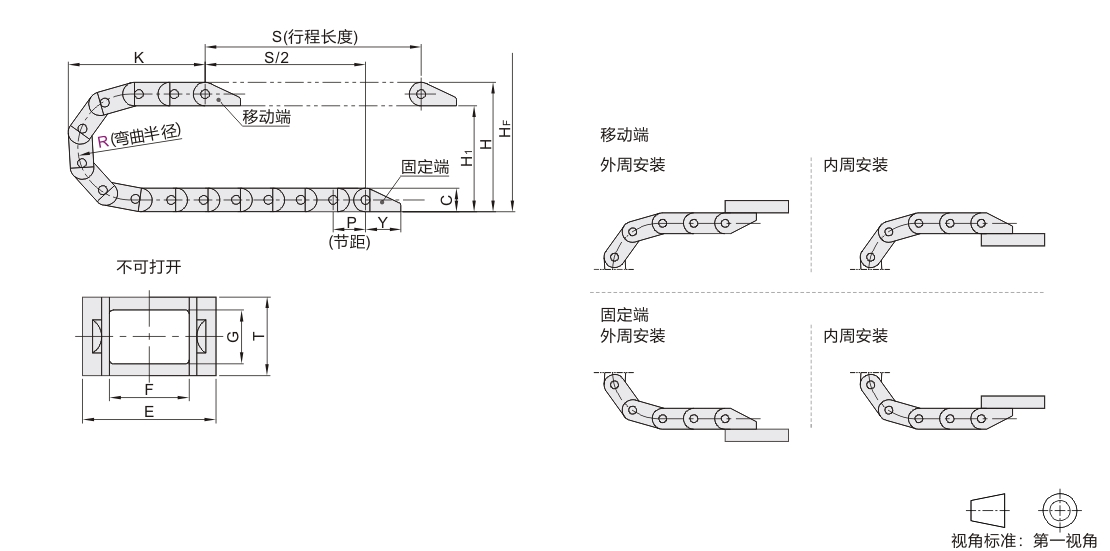

参数图
拖链
| 型号 | 弯曲半径 R |
链节数 N |
安装方向 |
接头 |
拖链尺寸 |
H |
H1 |
K |
实际安装 高度 HF |
最大电缆 直径 |
自由 间距 |
最大移动 行程 (m) |
最大 承重 (kg/m) |
重量 (kg/m) |
|||||||||
| 代码 | 规格 | 节距 P |
内宽 F |
外宽 E |
内高 G |
外高 T |
Y | C | |||||||||||||||
| VAW01 | 101 | 19 | 1~ | S | VDW01 | 20 | 9 | 16 | 9 | 12 | 18 | 12 | 50 | 38 | 44 | 62 | 7 | 0.37 | 0.64 | 0.16 | 0.105 | ||
| 202 | 30 | A B |
25 | 18 | 26 | 16 | 20 | 30 | 20 | 80 | 60 | 55 | 95 | 12 | 0.75 | 1.4 | 0.16 | 0.222 | |||||
| 45 | 110 | 90 | 70 | 125 | |||||||||||||||||||
| 203 | 30 | 24 | 32 | 80 | 60 | 55 | 95 | 0.24 | |||||||||||||||
| 45 | 110 | 90 | 70 | 125 | |||||||||||||||||||
| 204 | 38 | 32 | 29 | 43 | 22 | 43 | 22 | 98 | 76 | 68 | 118 | 1 | 1.6 | 4.5 | 0.45 | ||||||||
| 50 | 122 | 100 | 80 | 142 | |||||||||||||||||||
| 206 | 38 | 44 | 59 | 98 | 76 | 68 | 118 | 0.51 | |||||||||||||||
| 50 | 122 | 100 | 80 | 142 | |||||||||||||||||||

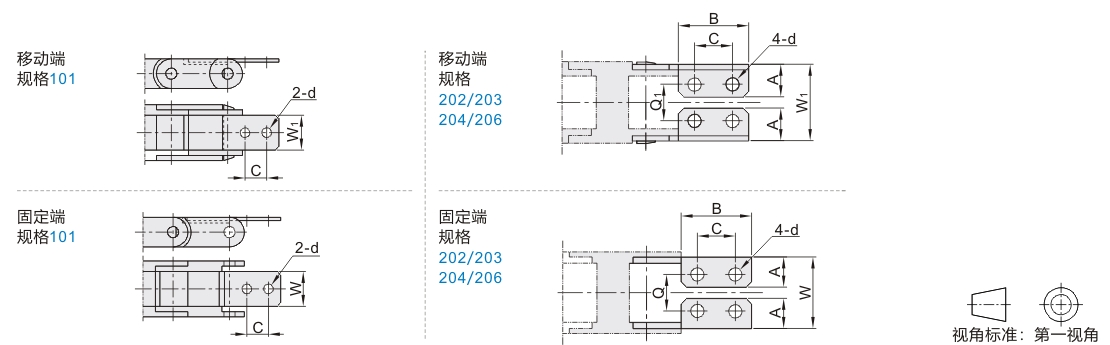

接头
| 型号 |
安装方向 |
A |
B |
C |
d |
Q |
W |
Q1 |
W1 |
|
| 代码 | 规格 | |||||||||
| VDW01 | 101 | S | — | — | 8 | 3.2 | — | 9 | — | 9 |
| 202 |
A B |
10 | 20 | 10 | 4.5 | 10.4 | 22.4 | 12.4 | 24.4 | |
| 203 | 16.4 | 28.4 | 18.4 | 30.4 | ||||||
| 204 | 14 | 32 | 18 | 5.8 | 20 | 36 | 23.6 | 39.6 | ||
| 206 | 36 | 52 | 39.6 | 55.6 | ||||||
-
