拖链接头 VAW41拖链用 金属型 无梳状板
条件筛选：
产地 日本
拖链内高 13/25
有无梳状板 无
拖链类型 一般用
种类筛选 接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
拖链
| 代码 |
类型 |
打开方式 | 腔数 | 横梁 | 材质 | 颜色 | 允许温度 |
阻燃等级 |
| VAW41 | 一般用 | 外径打开 | 单腔 | 桥式 | 尼龙6+玻纤 | 黑色 | -10℃~+80℃ | UL94-HB |
本系列拖链包含一套接头（移动端、固定端各一个）。 本系列拖链不包含分隔片，分隔片需要单独购买。
接头安装方向
| 规格 |
安装方向 | 移动端 |
固定端 |
| 202~206 |
A | 外周安装 | 内、外周自由安装 |
| B | 内周安装 | ||
| 408~412 | A | 内、外周自由安装 |
外周安装 |
| B | 内周安装 |
每米链节数=1000÷节距P
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
接头
| 代码 |
类型 |
材质 | 表面处理 |
| VDW41 | 一般用接头 |
SPCC |
铬酸盐光泽处理 |

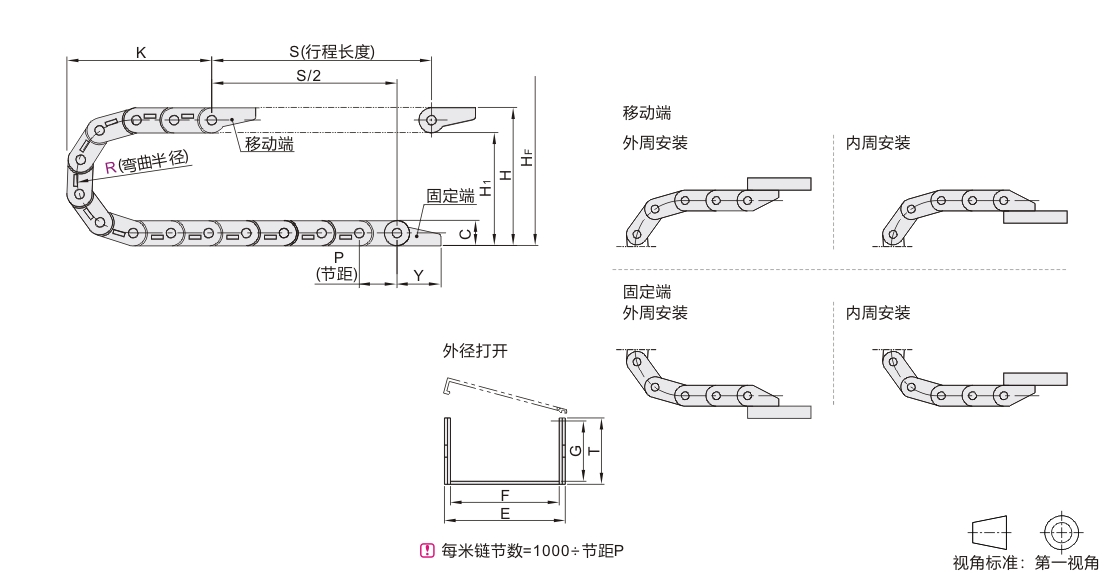

参数图
拖链
| 型号 | 弯曲半径 R |
链节数 N |
安装 方向 |
接头 | 拖链尺寸 | H | H1 | K | 实际安装 高度 HF |
最大电缆 直径 |
自由 间距 |
最大移动 行程 (m) |
最大 承重 (kg/m) |
重量 (kg/m) |
||||||||||||||||||||||||||
| 代码 | 规格 | 节距 P |
内宽 F |
外宽 E |
内高 G |
外高 T |
Y | C | ||||||||||||||||||||||||||||||||
| VAW41 | 202 | 30 | 1~ |
A
|
VDW41 | 20 | 14 | 26 | 13 | 20 | 30 | 20 | 80 | 60 | 55 | 95 | 10 | 0.75 | 1.4 | 0.3 | 0.28 | |||||||||||||||||||
| 203 | 30 | 20 | 32 | 0.31 | ||||||||||||||||||||||||||||||||||||
| 204 | 38 | 26 | 22 | 40 | 22 | 43 | 22 | 98 | 76 | 68 | 118 | 11 | 1 | 1.9 | 1.25 | 0.5 | ||||||||||||||||||||||||
| 206 | 38 | 42 | 60 | 68 | 0.6 | |||||||||||||||||||||||||||||||||||
| 50 | 122 | 100 | 80 | 142 | ||||||||||||||||||||||||||||||||||||
| 408 | 70 | 45 | 58 | 78 | 25 | 40 | 60 | 40 | 180 | 140 | 120 | 210 | 20 | 1.5 | 2.9 | 5 | 1.36 | |||||||||||||||||||||||
| 100 | 240 | 200 | 150 | 270 | ||||||||||||||||||||||||||||||||||||
| 412 | 70 | 97 | 117 | 180 | 140 | 120 | 210 | 1.7 | ||||||||||||||||||||||||||||||||
| 100 | 240 | 200 | 150 | 270 | ||||||||||||||||||||||||||||||||||||

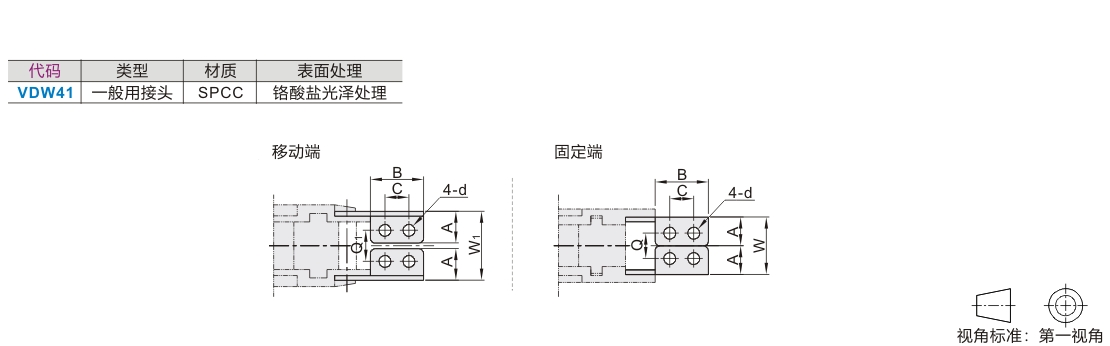

接头
| 型号 | 安装方向 |
A |
B |
C |
d |
Q |
W |
Q1 |
W1 |
|
| 代码 | 规格 | |||||||||
| VDW41 | 202 | A B |
10 | 20 | 10 | 4.5 | 8 | 20 | 9.8 | 21.8 |
| 203 | 14 | 26 | 15.8 | 27.8 | ||||||
| 204 | 14 | 32 | 18 | 5.8 | 15 | 31 | 18.6 | 34.6 | ||
| 206 | 35 | 51 | 38.6 | 54.6 | ||||||
| 408 | 22 | 40 | 24 | 7 | 40 | 68 | 44 | 72 | ||
| 412 | 79 | 107 | 83 | 111 | ||||||
-
