        拖链接头 VAW61拖链用 金属型 无梳状板

        条件筛选：

        产地 日本
        拖链内高 15~35
        有无梳状板 无
        拖链类型 低尘静音型
        种类筛选 接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图

             拖链

            代码
            		 类型
            		 打开方式 腔数 横梁 材质 颜色 允许温度
            		 阻燃等级
            VAW61 低尘静音型 外径打开 单腔 半封闭式 尼龙6+玻纤 黑色 -10℃~+80℃ UL94-HB



            本系列拖链包含一套接头（移动端、固定端各一个）。
            本系列拖链不包含分隔片，分隔片需要单独购买。



            每米链节数=1000÷节距P



            -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



             接头

            代码
            		 类型
            		 材质 表面处理
            VDW61 低尘静音型用接头
            		 SPCC
            		 铬酸盐光泽处理





            参数图



            拖链

            型号
            		 弯曲
            半径
            R            		 链节数
            N
            		 安装
                方向
            		 接头
            		 拖链尺寸
            		 H
            		 H1
            		 K
            		 实际安装
            高度
            HF            		 最大
            电缆
            直径            		 自由
            间距
            		 最大移动
            行程
            (m)            		 最大
            承重
            (kg/m)            		 重量
            (kg/m)
            代码 规格 节距
            P            		 内宽
            F            		 外宽
            E            		 内高
            G            		 外高
            T            		 Y C
            VAW61 1520 30 1~ S
             (内径、外径
            通用)            		 VDW61 25 20 32 15 21 30 21 81 60 30 100 12 1.25 2.4 2.2 0.36
            50 121 100 140
            2035 45 32 35 47 20 26 35 26 116 90 35 140 16 1.25 2.4 2.3 0.5
            2550 50 36 50 65 25 35 55 35 135 100 50 160 20 1.63 3.1 6.5 0.86
            75 185 150 210
            100 235 200 260
            2585 60 43.5 85 100 25 35 55 155 120 50 180 20 1.88 3.6 8 1.05
            75 185 150 210
            100 235 200 260
            3580 100 62.5 80 101 35 50 65 50 250 200 63 280 28 2.25 4.4 10 1.76
            150 350 300 380

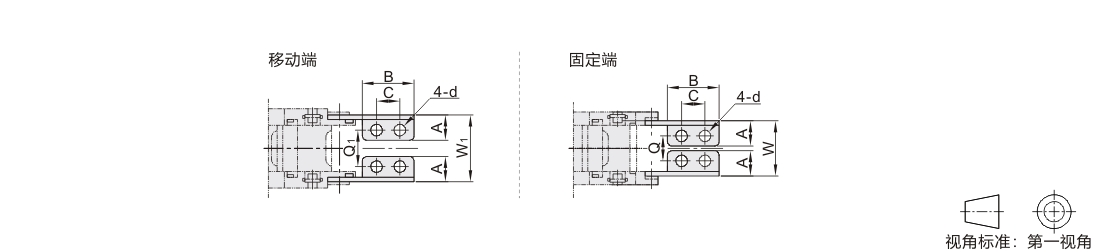

             接头

            型号
            		 安装方向
            		 A
            		 B
            		 C
            		 d
            		 Q
            		 W
            		 Q1
            		 W1
            代码 规格
            VDW61 1520  S 10  20  10  4.5  12  24.4  15  27.2
            2035  15  26  14  7  24  40  27  44
            2550  20  40  24  35.4  56  40  60.6
            2585  70.4  91  75  95.6
            3580  65  88  70  93.6
