等截面超薄壁轴承两面带橡胶密封圈深沟球轴承类型

品牌名称：

怡合达

条件筛选：

材质 GCr15

精度 P0

密封方式轴承两面带橡胶密封圈（接触式）

内部结构 C型（深沟球轴承）

种类筛选等截面超薄壁轴承

产品型号：

BFB01-JU040C

未税折扣单价： -- --

含税折扣单价： ----

含税总价 (税率13%)：￥--

预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)

购买数量(PCS)：

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

技术图档

全部型号

3D预览

产品简介

产品问答

材质图

参数图

材质图

代码	类型	轴承精度	轴承材质		型号解析
			国标	相当
BFB01	深沟球轴承	GB/T 307.1 0级	GCr15	SUJ2	J（双面带橡胶密封圈） U（超宽截面尺寸B,B1） C（深沟球轴承）

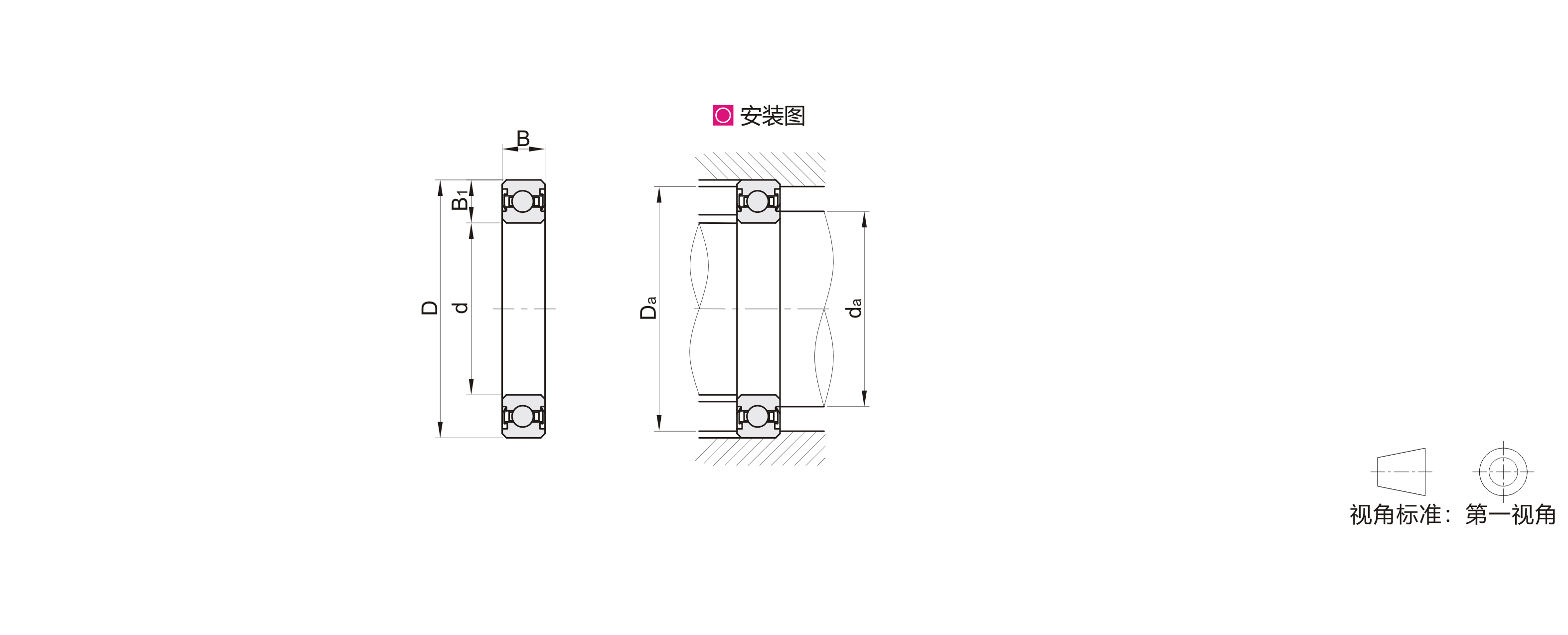

参数图

选型表

型号		d	D	B	B1	径向额定负载(KN)		极限转速 (r/min)	空载极限转矩 (N.m)	安装尺寸		重量(kg) 参考
代码	轴承型号	d	D	B	B1	Cr(动)	Cor(静)	极限转速 (r/min)	空载极限转矩 (N.m)	da ( min)	Da ( max)	重量(kg) 参考
BFB01	JU040C	101.6	120.65	12.7	9.53	2.5	5.97	1300	0.02	105.41	115.49	0.24
	JU042C	107.95	127			2.61	6.32	1200		111.76	121.84	0.25
	JU045C	114.3	133.35			2.7	6.65	1100		118.11	128.19	0.27
	JU047C	120.65	139.7			2.79	7	1000	0.03	124.46	134.49	0.29
	JU050C	127	146.05			2.87	7.36	1000	0.03	130.81	140.84	0.3
	JU055C	139.7	158.75			3.07	8.04	940	0.04	143.51	153.47	0.33
	JU060C	152.4	171.45			3.24	8.73	860	0.04	156.21	166.17	0.36
	JU065C	165.1	184.15			3.40	9.43	800	0.05	168.91	178.74	0.39
	JU070C	177.8	196.85			3.56	10.09	730	0.06	181.61	191.44	0.41
	JU075C	190.5	209.55			3.72	10.78	680	0.06	194.31	204.14	0.44
	JU080C	203.2	222.25			3.87	11.46	640	0.07	207.01	216.84	0.47
	JU090C	228.6	247.65			4.17	12.83	570	0.09	232.41	242.19	0.53
	JU100C	254	273.05			4.46	14.19	520	0.11	257.81	267.59	0.58
	JU110C	279.4	298.45			4.75	15.56	470	0.13	283.21	292.99	0.64
	JU120C	304.8	323.85			5.04	16.92	430	0.16	308.61	318.39	0.7

1kgf=9.81N

产品概述

代号含义

产品特点

产品使用注意事项

产品安装指引

应用案例

产品资料查询

产品概述

深沟球轴承，是应用最广泛的一种滚动轴承。其特点是摩擦阻力小，转速高，主要承受径向载荷，也可承受一定量的轴向载荷。
基本型的深沟球轴承由一个外圈，一个内圈、一组钢球和一组保持架构成。

代号含义

BAY06 - 6 8 01 ZZ
① ② ③ ④ ⑤

①BAY06:公司内部代号，代指该类型轴承,具体可查询产品表核对代号对应产品
②6:轴承类型代号,6为单列深沟球轴承代号
③0：产品宽度代号，从薄到厚分别为18（8）-19（9）-0-2-3
④01：轴承内径代号，01内径为12mm的轴承
⑤ZZ：产品外形代号，ZZ代指双面防尘盖型（2Z同理），另外还有-2RS代指双面接触式密封圈型和-2RZ代指双面非接触式密封圈型来获得更好的防尘效果

产品特点

1.密封球轴承特性
● 开式：轴承两侧无防尘盖，且轴承为封入油脂，客户需自行添加油脂使用。

● 防尘盖型（ZZ型）:两边附带钢制防尘盖，具有良好的防尘性能，和良好的油脂密封性。由于内圈和防尘盖没有接触，所以摩擦力矩小，而且有良好的高速性。

● 非接触式橡胶密封圈形（-2RZ型）：两侧附带非接触式橡胶密封圈，防尘性能和油脂密封性比ZZ型好，内圈无接触所以也具有良好的高速性和小的摩擦力矩。

● 接触式橡胶密封圈型（-2RS型）：防尘性能最好，但密封圈和内圈接触，所以摩擦力矩会

2. 材质特性：

● GCr15钢：传统轴承钢材质，相当于日标的SUJ2钢，具有硬度高、耐磨损、尺寸稳定性好等特征，但是几乎没有防腐蚀能力，日常使用需要进行防锈维护。

● 30Cr13不锈钢：相当于日标的SUS420不锈钢，硬度约为轴承钢的70%左右，有一定的防锈能力，能应对日常无法做防锈维护的场景。

● 0Cr18Ni9不锈钢：相当于日标的SUS304不锈钢，硬度不到30HRB，材料较软，载荷能力差，防锈性能最好。

● ZrO2陶瓷：氧化锆陶瓷轴（BBD系列），具有耐高温、耐低寒、耐高压、耐腐蚀、绝缘、无油自润滑等一系列特性，材料比较脆，不能承受冲击载荷。

● Si3N4陶瓷：氮化硅陶瓷轴承（BBD系列），具有氧化锆陶瓷所有特性以外，还具有比重轻、耐磨性好、硬度高的特性，更适用于高转速和负载能场景。
全陶瓷产品最高使用温度可以去到1100°C。

● POM（聚氨醛）\PA66（尼龙）：塑料轴承（BAV系列），具有良好的尺寸稳定性、良好的耐磨性能、绝缘、抗溶剂腐蚀性能等，不耐强酸和强氧化剂。

● PEEK\PTFE：塑料轴承（BAX系列）较高的强度和刚度、较高的韧性、较高的温度稳定性、较高的尺寸稳定性、耐腐蚀等特点

以上特殊材质轴承均已经上型到官网，无合适尺寸可联系工程师沟通定制。

产品使用

1.轴承的润滑：
部分轴承在出厂时没有预添加好润滑脂，具体请向我司咨询。对没有封入润滑脂的轴承，请进行适当的润滑后使用，如果不加油，会增加滑动接触面的磨损，缩短使用寿命（特殊轴承除外）。

2.轴承的使用温度：
受润滑脂和密封材料的限制，带密封工作温度-20°C到+80°C，连续使用建议60℃以下；开放式工作温度-20°C到+120°C，连续使用建议100℃以下。

3.轴承的防锈：
轴承钢材质的轴承在包装前我们都会有一道使用防锈油清洗的工序，确保轴承表面包裹一层油膜，保证产品储存和运输过程中的防锈效果。
但是这类油膜只能保证产品的静态防锈，不能保证产品安装使用过程中的防锈效果，因为产品安装和设备运转中，这层油膜很容易会因为各种原因就被擦拭或破坏掉，
甚至我们光手接触，也会因为手汗而产生锈蚀。故使用轴承钢材质的轴承，需要留意在使用过程中的防锈维护和保养

产品安装

1.轴承的安装：
轴承广泛采用压力机压入的方法，在轴承内圈上放置垫块，用压力机缓慢压至内圈端面紧贴轴肩。
采用压力机安装时禁止将安装工具放置在轴承外圈上，防止轴承发生损坏，在安装前，配合面需喷涂润滑油以便顺利安装。

大型轴承安装时需要很大的压力，故一般采用热装法。将轴承放入油中加热，利用热胀冷缩的原理，使轴承发生膨胀，然后再进行安装。热装时需要注意的事项：

● 轴承加热不可超过120℃。

● 轴承不可接触油槽底部，应悬吊在油槽内。

● 安装后，轴承冷却，在轴向和径向上都会出现收缩。故应使用定位方法使轴承紧贴轴肩，防止产生间隙。

注意：
△轴承在安装过程中一定不能让轴承传递安装力。

△任何时刻都不应使用榔头直接敲击轴承套圈等位置。

应用案例

深沟球轴承主要用于承受径向载荷，也可承受一定的轴向载荷。当轴承的径向游隙增大时，具有角接触球轴承的性质，可承受两个方向交变的轴向载荷。
与尺寸相当的其他类型轴承相比，该类轴承摩擦系数小，极限转速高，精度高，经优化后低噪声和低振动，从而实现高转速，是用户选型时首选的轴承类型。
深沟球轴承结构简单，使用方便，是生产批量最大，应用范围最广的一类轴承。

产品资料

1.产品精度

外圈容许公差
轴承外径（D）的工称尺寸		Dm公差
轴承外径（D）的工称尺寸		P0级		P6级		P5级		P4级，P2级
（mm）		（um）
超过	到	上	下	上	下	上	下	上	下
2.5	10	0	-8	0	-7	0	-5	0	-4
10	18	0	-8	0	-7	0	-5	0	-4
30	50	0	-11	0	-9	0	-7	0	-6
50	80	0	-13	0	-13	0	-9	0	-7
80	120	0	-15	0	-15	0	-10	0	-8
120	150	0	-18	0	-18	0	-11	0	-9
150	180	0	-23	0	-20	0	-13	0	-10
180	250	0	-30	0	-25	0	-15	0	-11
250	315	0	-35	0	-28	0	-18	0	-13
315	400	0	-40	0	-33	0	-20
400	500	0	-45	0	-38	0	-23
500	630	0	-50
630	800	0	-75
800	1000	0	-100
1000	1250	0	-125
1250	1600	0	-160

内圈容许公差
轴承内径（d）的工称尺寸		dm公差
轴承内径（d）的工称尺寸		P0级		P6级		P5级		P4级，P2级
（mm）		（um）
超过	到	上	下	上	下	上	下	上	下
2.5	10	0	-8	0	-7	0	-5	0	-4
10	18	0	-8	0	-7	0	-5	0	-4
18	30	0	-10	0	-8	0	-6	0	-5
30	50	0	-12	0	-10	0	-8	0	-6
50	80	0	-15	0	-12	0	-9	0	-7
80	120	0	-20	0	-15	0	-10	0	-8
120	150	0	-25	0	-18	0	-13	0	-10
150	180	0	-25	0	-18	0	-13	0	-10
180	250	0	-30	0	-22	0	-15	0	-12
250	315	0	-35	0	-25	0	-18
315	400	0	-40	0	-30	0	-23
400	500	0	-45	0	-35
500	630	0	-50	0	-40
630	800	0	-75
800	1000	0	-100
1000	1250	0	-125

2.产品游隙查询

圆柱孔径向接触沟型球轴承单位为微米
d		G,
mm		2组		N组		3组		4组		5组
>	≤	min	max	min	max	min	max	min	max	min	max
3	6	0	7	2	13	8	23
6	10	0	7	2	13	8	23	14	29	20	37
10	18	0	9	3	18	11	25	18	33	25	45
18	24	0	10	5	20	13	28	20	36	28	48
24	30	1	11	5	20	13	28	23	41	30	53
30	40	1	11	6	20	15	33	28	46	40	64
40	50	1	11	6	23	18	36	30	51	45	73
50	65	l	15	8	28	23	43	38	61	55	90
65	80	1	15	10	30	25	51	46	71	65	105
80	100	1	18	12	36	30	58	53	84	75	120
100	120	2	20	15	41	36	66	61	97	90	140
120	140	2	23	18	48	41	81	71	114	105	160
140	160	2	23	18	53	46	91	81	130	120	180
160	180	2	25	20	61	53	102	91	147	135	200
180	200	2	30	25	71	63	117	107	163	150	230
200	225	2	35	25	85	75	140	125	195	175	265
225	250	2	40	30	95	85	160	145	225	205	300
250	280	2	45	35	105	90	170	155	245	225	340
280	315	2	55	40	115	100	190	175	270	245	370
315	355	3	60	45	125	110	210	195	300	275	410
355	400	3	70	55	145	130	240	225	340	315	460
400	450	3	80	60	170	150	270	250	380	350	520
450	500	3	90	70	190	170	300	280	420	390	570
500	560	10	100	80	210	190	330	310	470	440	630
560	630	10	110	90	230	210	360	340	520	490	700
630	710	20	130	110	260	240	400	380	570	540	780
710	800	20	140	120	290	270	450	430	630	600	860
800	900	20	160	140	320	300	500	480	700	670	960
900	1000	20	170	150	350	330	550	530	770	740	1040
1000	1120	20	180	160	380	360	600	580	850	820	1150
1120	1250	20	190	170	410	390	650	630	920	890	1260
1250	1400	30	200	190	440	420	700	680	1000	一	一
1400	1600	30	210	210	470	450	750	730	1060	—	一

产品问答

关于此产品的常见问题

1：深沟球轴承使用时为什么会发生轴向晃动？

回答：深沟球轴承本身存在轴向游隙，可根据实际工况需求选择合适的轴向游隙。

2：轴承钢材质的深沟球为什么容易生锈？

回答：轴承钢材质的轴承在包装前我们都会有一道使用防锈油清洗的工序，确保轴承表面包裹一层油膜，保证产品储存和运输过程中的防锈效果。
但是这类油膜只能保证产品的静态防锈，不能保证产品安装使用过程中的防锈效果，因为产品安装和设备运转中，这层油膜很容易会因为各种原因就被擦拭或破坏掉，
甚至我们光手接触，也会因为手汗而产生锈蚀。一般这类轴承使用环境都要求处于干燥环境或者经常有防锈油润湿，客户发过来的照片来看，大概率是空气潮湿，
且表面防锈油已破坏才会产生如此均匀的锈蚀。建议是定时使用防锈油浸润的湿布对轴承进行擦拭，维护产品表面油膜，禁止光手接触，或者选用不锈钢轴承。

3：轴承使用过程中发热严重是什么原因？

回答：a:润滑不良：未添加润滑脂或润滑脂不足

解决方法：选择适配润滑脂，填充量控制在轴承沟道的1/3~1/2

b：装配不当：轴孔配合过紧，预紧力过大
解决方法：调整合适的配合公差，预紧力需保证游隙在0.1mm左右

4：深沟球轴承可以承受轴向力吗？

回答：深沟球轴承一般情况下不承受轴向力，如轴向力较小，可将具体工况信息（转速、轴向载荷、径向载荷）反馈我司进行核算，给出轴承理论使用寿命。

5：塑料轴承的载荷是多少？

回答：同型号轴承钢材质的0.3%Cr；目前没有用于计算塑料球轴承基本额定载荷的国家或国际标准，目前的技术状况，无法进行分析性的寿命计算，
都需要现场测试,塑料轴承一般承载能力较弱，一般用在载荷不大的地方，载荷越小越安全，轴向承载能力更弱一些，大约是径向的60%

6：陶瓷轴承的载荷是多少？寿命如何计算？

回答：同型号轴承钢材质的30%Cr；目前的技术状况，陶瓷轴承没有寿命计算的国家或国际标准，无法进行分析性的寿命计算，都需要现场测试

7：轴承用什么清洗内部油脂？

回答：使用碳氢清洗或丙酮进行清洗
