膜片
产品选型
外径D(mm)
轴孔径d(mm)
轴孔径e(mm)
图片仅供参考，请以已选的规格为准
膜片式联轴器 螺钉夹紧型 铝合金 单/双膜片 低惯性 高扭矩
条件筛选：
种类筛选 膜片式联轴器
类型 高刚性高扭矩膜片式
主体材质 铝合金
表面处理 本色阳极氧化
轴锁紧方式 螺钉夹紧型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
规格参数
全部型号
3D预览
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
附件 |
||
| 主体 | 膜片 | |||||
| DBA53 | 螺钉夹紧型 | 单膜片 | 铝合金 | 不锈钢 | 本色阳极氧化 | 内六角圆柱头螺钉 |
| DBA63 | 双膜片 | |||||
特点
● 膜片式联轴器是由联轴器轴套和多个叠加的不锈钢膜片，利用内六角螺栓交错地连接而成；
● 一种挠性联轴器，依靠膜片的弹性变形来补偿所连两轴的相对位移；
● 具有高扭转刚度、低惯性及零背隙等特性，特别适用于精密定位系统，如伺服电机与滚珠丝杆、机器人、测试测量、半导体、太阳能等设备。
单膜片型不允许偏心。 偏心、偏角轴向位移如果同时出现多种偏差时，则各种偏差值为容许值的1/2。
◙键槽尺寸表
| 轴径尺寸 | 键槽尺寸 |
|||
| Ød,Øe (mm) |
宽度b(mm) | 深度t(mm) | ||
| 标准尺寸 | 公差 | 标准尺寸 | 公差 | |
| Ø6～Ø7.99 | 2 | ±0.0125 | 1 | +0.10 |
| Ø8～Ø10 | 3 | 1.4 | ||
| Ø10.01~Ø12 | 4 | ±0.015 | 1.8 | |
| Ø12.01~Ø17 | 5 | 2.3 | ||
| Ø17.01～Ø22 | 6 | 2.8 | ||
| Ø22.01～Ø30 | 8 | ±0.018 | 3.3 | |

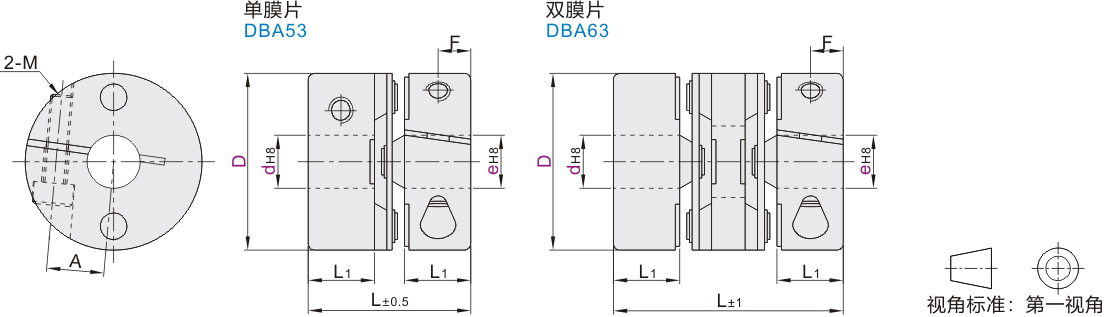

参数图
DBA53-DBA63
| 型号 | d-e | ||||||||||
| 代码 | D | ||||||||||
|
单膜片
|
16 | d | 4 | 5 | 6 | ||||||
| e | 4 5 6 | 5 6 | 6 | ||||||||
| 20 | d | 4 | 5 | 6 | 6.35 | 7 | 8 | ||||
| e | 4 5 6 6.35 7 8 | 5 6 6.35 7 8 | 6 6.35 7 8 | 6.35 7 8 | 7 8 | 8 | |||||
| 25 | d | 5 | 6 | 6.35 | 7 | 8 | 9.53 | 10 | |||
| e | 5 6 6.35 7 8 9.53 10 | 6 6.35 7 8 9.53 10 | 6.35 7 8 9.53 10 | 7 8 9.53 10 | 8 9.53 10 | 9.53 10 | 10 | ||||
| 32 | d | 8 | 9.53 | 10 | 11 | 12 | 14 | ||||
| e | 8 9.53 10 11 12 14 | 9.53 10 11 12 14 | 10 11 12 14 | 11 12 14 | 12 14 | 14 | |||||
| 40 | d | 8 | 9.53 | 10 | 11 | 12 | 14 | 15 | 16 | 18 | |
| e | 8 9.53 10 11 12 14 15 16 18 | 9.53 10 11 12 14 15 16 18 | 10 11 12 14 15 16 18 | 11 12 14 15 16 18 | 12 14 15 16 18 | 14 15 16 18 | 15 16 18 | 16 18 | 18 | ||
| 50 | d | 14 | 15 | 16 | 18 | 20 | 22 | 24 | |||
| e | 14 15 16 18 20 22 24 | 15 16 18 20 22 24 | 16 18 20 22 24 | 18 20 22 24 | 20 22 24 | 22 24 | 24 | ||||
尺寸性能表
| 型号 | L | L1 | A | F | M | 锁紧 扭矩 (N·m) |
额定 扭矩 (N ·m) |
容许安装偏差 | 静态扭转刚性 (N ·m/rad) |
最高 转速 (r/min) |
惯性力矩 (kg·m²) |
重量(g) | ||||||||||
| 代码 | D | DBA53 | DBA63 | 角向(°) | 径向(mm) | 轴向(mm) | ||||||||||||||||
| DBA53 | DBA63 | DBA53 | DBA63 | DBA53 | DBA63 | DBA53 | DBA63 | DBA53 | DBA63 | DBA53 | DBA63 | |||||||||||
| 单膜片 DBA53 双膜片 DBA63 |
16 | 17.3 | 23.4 | 7.4 | 4.9 | 3.1 | M2.5 | 1 | 0.9 | 1 | 2 | —— | 0.15 | ±0.1 | ±0.2 | 650 | 450 | 6000 | 2.2×10⁻⁷ | 2.7×10⁻⁷ | 8 | 10 |
| 20 | 18.7 | 26 | 7.5 | 6.2 | 3.4 | 1.3 | 950 | 700 | 5500 | 7.0×10⁻⁷ | 8.0×10⁻⁷ | 13 | 16 | |||||||||
| 25 | 21.95 | 30.5 | 9 | 8.5 | 4 | M3 | 1.7 | 2.8 | ±0.2 | ±0.3 | 1300 | 950 | 5000 | 2.2×10⁻⁶ | 2.5×10⁻⁶ | 24 | 30 | |||||
| 32 | 28.3 | 40.8 | 12.4 | 11 | 6 | M4 | 2.5 | 5 | ±0.4 | 1400 | 1100 | 4000 | 5.6×10⁻⁶ | 6.6×10⁻⁶ | 53 | 62 | ||||||
| 40 | 35 | 47.4 | 15.5 | 13.1 | 7.8 | M5 | 7 | 9 | 0.2 | ±0.5 | 3300 | 2800 | 3800 | 1.5×10⁻⁵ | 1.9×10⁻⁵ | 90 | 110 | |||||
| 50 | 40.5 | 58 | 18 | 16.7 | 9 | M6 | 12 | 16 | ±0.3 | ±0.6 | 4000 | 3400 | 3500 | 3.9×10⁻⁵ | 5.0×10⁻⁵ | 180 | 220 | |||||
-
