膜片式联轴器 带键槽螺钉固定型 碳钢 发黑
条件筛选：
种类筛选 膜片式联轴器
类型 高刚性膜片式
主体材质 S45C
表面处理 发黑
膜片 双膜片
轴锁紧方式 带键槽螺钉固定型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
规格参数
全部型号
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 | 附件 |
||
| 主体 | 膜片 | 主体 | ||||
| DBJ61 | 带键槽 螺钉固定型 |
双膜片 | S45C | 不锈钢 | 发黑 | 内六角紧定螺钉 |
键槽详细尺寸见“产品简介”。 偏心、偏角、轴向位移如果同时出现多种偏差时，则各种偏差值为容许值的1/2。

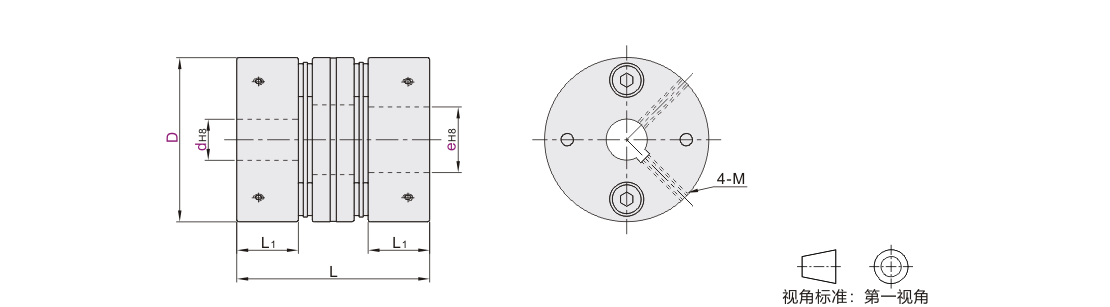

参数图
选型表
| 型号 |
d-e |
||||||
| 代码 | D | ||||||
| DBJ61 | 40 | d | 10 | 12 | 14 | 15 | 16 |
| e | 10 12 14 15 16 | 12 14 15 16 | 14 15 16 | 15 16 | 16 | ||
尺寸性能表
| 型号 |
L |
L1 |
M |
锁紧 扭矩 (N·m) |
额定 扭矩 (N ·m) |
最大 扭矩 (N·m) |
容许安装偏差 |
静态 扭转刚性 (N ·m/rad) |
最高 转速 (r/mn) |
惯性 力矩 (kg·m²) |
重量 (g) |
|||
| 代码 | D | 角向(°) | 径向(mm) | 轴向(mm) | ||||||||||
| DBJ61 | 40 | 47 | 15 | M4 | 1.7 | 8 | 16 | 1 | 0.2 | ±0.5 | 6300 | 10000 | 7.73×10-5 | 332 |
惯性力矩和重量按最大孔径计算。
-
