膜片
产品选型
外径D(mm)
轴孔径d(mm)
轴孔径e(mm)
图片仅供参考，请以已选的规格为准
膜片式联轴器 螺钉夹紧型 不锈钢 单/双膜片 双侧夹紧
条件筛选：
种类筛选 膜片式联轴器
类型 膜片式
主体材质 不锈钢
表面处理 无
轴锁紧方式 螺钉夹紧型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
规格参数
全部型号
3D预览
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 | 附件 |
||
| 主体 | 膜片 | 主体 | ||||
| DBM31 | 螺钉夹紧型 | 单膜片 | 不锈钢 | 不锈钢 | 一 | 内六角 圆柱头螺钉 |
| DBM41 | 双膜片 | |||||

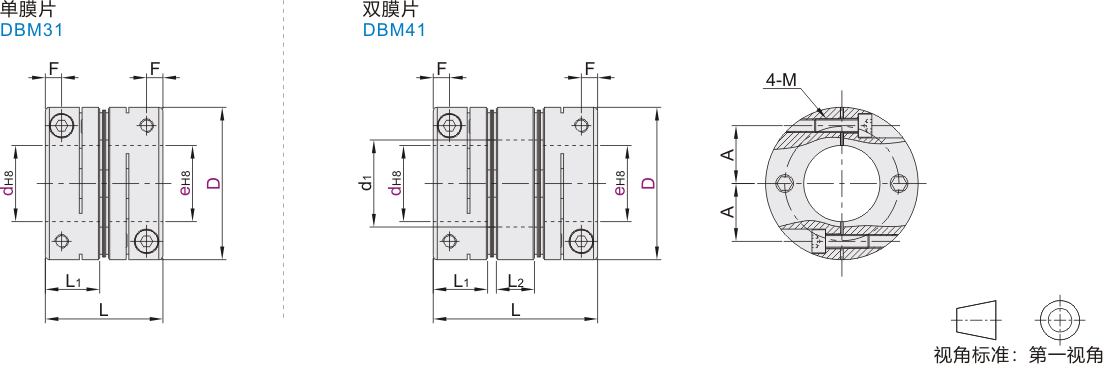

参数图
DBM31~41
| 型号 | d-e | ||||||||||||||
| 代码 | D | ||||||||||||||
| 单膜片 DBM31 双膜片 DBM41 |
15 | d | 3 | 4 | 5 | ||||||||||
| e | 3 4 5 | 4 5 | 5 | ||||||||||||
| 19 | d | 4 | 5 | 6 | 8 | ||||||||||
| e | 4 5 6 8 | 5 6 8 | 6 8 | 8 | |||||||||||
| 25 | d | 5 | 6 | 8 | 10 | 11 | 12 | ||||||||
| e | 5 6 8 10 11 12 | 6 8 10 11 12 | 8 10 11 12 | 10 11 12 11 | 11 12 | 12 | |||||||||
| 27 | d | 6 | 8 | 10 | 11 | 12 | 14 | ||||||||
| e | 6 8 10 11 12 14 | 8 10 11 12 14 | 10 11 12 14 | 11 12 14 | 12 14 | 14 | |||||||||
| 34 | d | 6 | 8 | 10 | 11 | 12 | 14 | 15 | 16 | ||||||
| e | 6 8 10 11 12 14 15 16 | 8 10 11 12 14 15 16 | 10 11 12 14 15 16 | 11 12 14 15 16 | 12 14 15 16 | 14 15 16 | 15 16 | 16 | |||||||
| 39 | d | 8 | 10 | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | ||||
| e | 8 10 11 12 14 15 16 18 19 20 | 10 11 12 14 15 16 18 19 20 | 11 12 14 15 16 18 19 20 | 12 14 15 16 18 19 20 | 14 15 16 18 19 20 | 15 16 18 19 20 | 16 18 19 20 | 18 19 20 | 19 20 | 20 | |||||
| 44 | d | 8 | 10 | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | |||
| e | 8 10 11 12 14 15 16 18 19 20 22 | 10 11 12 14 15 16 18 19 20 22 | 11 12 14 15 16 18 19 20 22 | 12 14 15 16 18 19 20 22 | 14 15 16 18 19 20 22 | 15 16 18 19 20 22 | 16 18 19 20 22 | 18 19 20 22 | 19 20 22 | 20 22 | 22 | ||||
| 56 | d | 10 | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | |
| e | 10 11 12 14 15 16 18 19 20 22 24 25 28 | 11 12 14 15 16 18 19 20 22 24 25 28 | 12 14 15 16 18 19 20 22 24 25 28 | 14 15 16 18 19 20 22 24 25 28 | 15 16 18 19 20 22 24 25 28 | 16 18 19 20 22 24 25 28 | 18 19 20 22 24 25 28 | 19 20 22 24 25 28 | 20 22 24 25 28 | 22 24 25 28 | 24 25 28 | 25 28 | 28 | ||
尺寸性能表
| 型号 | L |
L1 |
L2 | d1 |
F |
A |
M |
锁紧扭矩 (N·m) |
额定扭矩 (N·m) |
最大扭矩 (N·m) |
最高转速 (r/min) |
惯性力矩 (kg·m2) |
静态扭转网刚性 (N·m/rad) |
容许安装偏差 |
重量(g) |
|||||
| 代码 | D | 径向(mm) | 角向(°) | 轴向(mm) | ||||||||||||||||
| 单膜片 DBM31 |
15 | 16.7 | 7.5 | 一 | 一 | 2.3 | 5.25 | M2 | 0.5 | 0.5 | 1 | 42000 | 2.3×10⁻⁷ | 500 | 0.02 | 0.5 | ±0.1 | 15 | ||
| 19 | 19.7 | 9 | 2.5 | 7.1 | 1 | 2 | 33000 | 7.4×10⁻⁷ | 1000 | 1 | 29 | |||||||||
| 25 | 23.8 | 11 | 3.5 | 9.25 | M2.5 | 1 | 1.2 | 2.4 | 25000 | 2.8×10⁻⁶ | 1500 | ±0.2 | 53 | |||||||
| 27 | 10.25 | 1.5 | 3 | 23000 | 3.8×10⁻⁶ | 2100 | 67 | |||||||||||||
| 34 | 26.2 | 12 | 4 | 13 | M3 | 1.5 | 3.5 | 7 | 18000 | 1.1×10⁻⁵ | 3800 | 115 | ||||||||
| 39 | 33.1 | 15 | 5 | 14.5 | M4 | 3.5 | 5 | 10 | 16000 | 2.3×10⁻⁵ | 5500 | ±0.3 | 185 | |||||||
| 44 | 17 | 7 | 14 | 14000 | 3.9×10⁻⁵ | 7000 | 305 | |||||||||||||
| 56 | 43.5 | 20 | 6 | 21.25 | M5 | 8 | 15 | 30 | 11000 | 1.4×10⁻⁴ | 15000 | ±0.4 | 610 | |||||||
| 双膜片 DBM41 |
15 | 23.4 | 7.5 | 5 | 5.1 | 2.3 | 5.25 | M2 | 0.5 | 0.5 | 1 | 42000 | 5.0×10⁻⁷ | 300 | 0.05 | ±0.2 | 20 | |||
| 19 | 26.9 | 9 | 5.5 | 8.5 | 2.5 | 7.1 | 1 | 2 | 33000 | 1.6×10⁻⁶ | 550 | 0.15 | 2 | 38 | ||||||
| 25 | 32.6 | 11 | 7 | 12.5 | 3.5 | 9.25 | M2.5 | 1 | 1.2 | 2.4 | 25000 | 6.1×10⁻⁶ | 1100 | 0.2 | ±0.4 | 71 | ||||
| 27 | 14.5 | 10.25 | 1.5 | 3 | 23000 | 8.2×10⁻⁶ | 1300 | 88 | ||||||||||||
| 34 | 37.4 | 12 | 9 | 16.5 | 4 | 13 | M3 | 1.5 | 3.5 | 7 | 18000 | 2.5×10⁻⁵ | 1800 | 0.25 | ±0.6 | 160 | ||||
| 39 | 47.2 | 15 | 11 | 20.5 | 5 | 14.5 | M4 | 3.5 | 5 | 10 | 16000 | 5.1×10⁻⁵ | 3500 | 0.3 | 260 | |||||
| 44 | 23 | 17 | 7 | 14 | 14000 | 8.9×10⁻⁵ | 5500 | 400 | ||||||||||||
| 56 | 61 | 20 | 14 | 28.5 | 6 | 21.25 | M5 | 8 | 15 | 30 | 11000 | 2.9×10⁻⁴ | 10000 | ±0.8 | 800 | |||||
惯性力矩和重量按最大孔径计算。
-
