      产品选型

      外径D(mm)

      轴孔径d(mm)

      轴孔径e(mm)

      图片仅供参考，请以已选的规格为准

        梅花式联轴器 双侧免键型 铝合金 聚氨酯梅花垫

        条件筛选：

        种类筛选 梅花式联轴器
        类型 梅花式
        主体材质 铝合金
        表面处理 阳极氧化
        结构 通用型
        调整环材质 优力胶
        轴锁紧方式 免键型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            规格参数

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质 表面处理
            		 附件
            主体 间隔环
            DCJ21 通用型 免键型 铝合金 聚氨酯 阳极氧化 内六角圆柱头螺钉

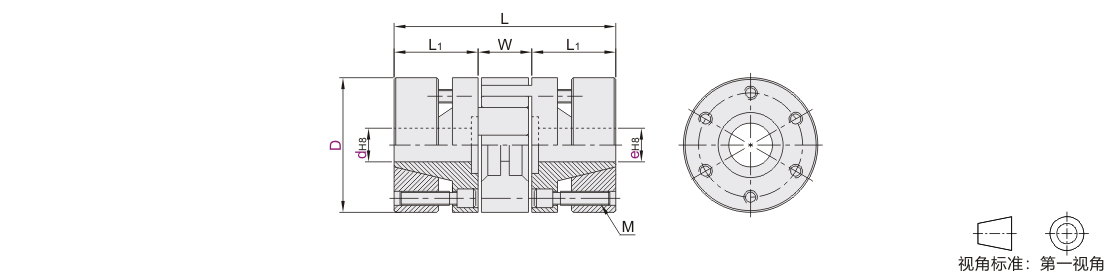

            参数图



            选型表

            型号 d-e
            代码 D
            DCJ21
            		 30 d 8 9.525 10 11 12 14
            e   8  9.525  10  11  12  14 9.525  10  11  12  14 10  11  12  14 11  12  14 12  14 14
            40 d 11 12 14 16 19 20
            e 11  12  14  16  19  20 12  14  16  19  20 14  16  19  20 16  19  20 19  20 20
            55 d 14 16 19 20 24 25 28
            e 14  16  19  20  24  25  28 16  19  20  24  25  28 19  20  24  25  28 20  24  25  28 24  25  28 25  28 28
            65 d 19 20 24 25 28 30 35 38
            e 19  20  24  25  28  30  35  38 20  24  25  28  30  35  38 24  25  28  30  35  38 25  28  30  35  38 28  30  35  38 30  35  38 35  38 38
            80 d 24 25 28 30 35 38 40 45
            e 24  25  28  30  35  38  40  45 25  28  30  35  38  40  45 28  30  35  38  40  45 30  35  38  40  45 35  38  40  45 38  40  45 40  45 45
            95
            		 d 30 35 38 40 45 50
            e 30  35  38  40  45  50 35  38  40  45  50 38  40  45  50 40  45  50 45  50 50
            105 d 35 38 40 45 50 55 60
            e 35  38  40  45  50  55  60 38  40  45  50  55  60 40  45  50  55  60 45  50  55  60 50  55  60 55  60 60



            尺寸性能表

            型号 L L1 W M 锁紧扭矩
            (N·m)            		 额定扭矩
            (N·m)            		 最大扭矩
            (N·m)            		 最高转速
            (rpm)            		 惯性力矩
            (kg·m²)            		 静态扭转刚性
            (N·m/rad)            		 容许安装偏差 重量
            (g)
            代码 D 径向(mm) 角向(°) 轴向(mm)
            DCJ21 30  50  18.5  13  M3 1.3  7.4    14.8  20000  8.7×10⁻⁴ 510  0.02  1  0~0.6 50
            40  66  25  16  M4 2.7  9.5    19  15000  1.12×10⁻⁴ 550  0~0.8 120
            55  78  30  18  M5 6  34    68  13000  4.5×10⁻⁴ 1510  280
            65  90  35  20  M5 95    190  10500  9.1×10⁻⁴ 2800  450
            80  111.5  45  24  M6 10  135    270    8600  1.9×10⁻⁴ 3600  0~1 960
            95  126  50  26  M8 35  230    460    7500  2.2×10⁻⁴ 4700  2310
            105  140  56  28  380    760    6000  3.3×10⁻⁴ 5800  3090

            惯性力矩和重量为最大孔径时的值。
