        爪形联轴器 螺钉夹紧型/螺钉固定型 铝合金 尼龙/聚氨酯弹性体

        条件筛选：

        种类筛选 爪型联轴器
        类型 爪型
        主体材质 铝合金
        表面处理 阳极氧化

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        引导式选型

          SKU信息
          3D模型
          PDF下载
          3D图库

          规格参数

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理 附件
          主体 间隔环 主体
          DCN01 螺钉固定型 铝合金 尼龙(黑色) 阳极氧化 内六角紧定螺钉
          DCN02 聚氨酯(蓝色)
          DCN11 螺钉夹紧型 尼龙(黑色) 内六角圆柱头螺钉
          DCN12 聚氨酯(蓝色



          使用温度-20°C~60°℃
          d/e公差为开口加工前的公差。
          折卸主体时，可用标准螺栓旋入折卸用螺孔进行拆卸。
          DCN01/12为轴心偏差适用型。
          部分产品表面处理为镀珍珠镍，具体请咨询我司工作人员。

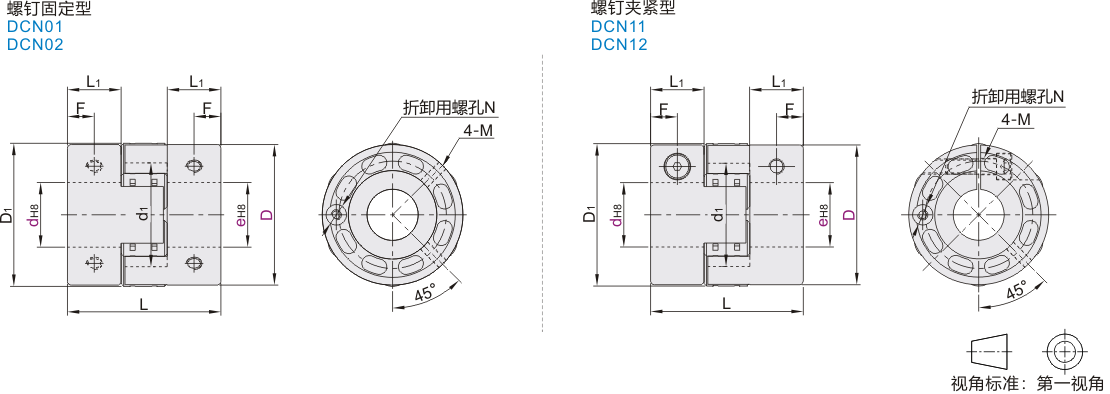

          参数图



          DCN01~12

          型号 d-e D1 L L1

          d1

          		 F N DCN01/DCN02 DCN11/DCN12
          代码 D 内六角紧定螺钉 内六角圆柱头螺钉
          M 锁紧扭矩
          (N·m)          		 M 锁紧扭矩
          (N·m)

          螺钉固定型
          DCN01
          DCN02

          螺钉夹紧型
          DCN11
          DCN12

          		 55
          d 15 16 18 20 24
          e 15  16  18  20  24 16  18  20  24 18  20  24 20  24 24
          		56 60 21 27 10.5 M4 M6 8 M6 15
          70
          d 18 20 24 28 30 35
          e 18  20  24  28  30  35 20  24  28  30  35 24  28  30  35 28  30  35 30  35 35
          		72 75 26 35 13 M5 M8 16 M8 32
          95
          d 24 28 30 35 40
          e 24  28  30  35  40 28  30  35  40 30  35  40 35  40 40
          		97 100 35.5 46 17.5 M6 M10 33 M10 65



          尺寸性能表

          型号 额定扭矩
          (N·m)          		 容许安装偏差 静态扭转刚性
          (N·m/rad)          		 最高转速
          (r/min)          		 惯性力矩
          (kg·m²)          		 重量(g)
          代码 D 角向(°) 径向(mm) 轴向(mm)
          DCN01 55  80  1  0.1  ±0.5 8000  11000  1×10⁻⁴ 300
          70  120  0.1  ±0.7 11000  8000  4×10-⁴ 600
          95  180  0.15  ±1 20000  6000  1×10⁻³ 1200
          DCN02 55  20  2  0.3  ±0.5 600  11000  1×10⁻⁴ 300
          70  40  0.3  ±0.7 1200  8000  4×10⁻⁴ 600
          95  80  0.4  ±1 4000  6000  1×10⁻³ 1200
          DCN11 55  80  1  0.1  ±0.5 8000  8000  1×10⁻⁴ 300
          70  120  0.1  ±0.7 11000  6000  4×10⁻⁴ 600
          95  180  0.15  ±1 20000  4000  1×10⁻³ 1200
          DCN12 55  20  2  0.3  ±0.5 600  8000  1×10⁻⁴ 300
          70  40  0.3  ±0.7 1200  6000  4×10⁻⁴ 600
          95  80  0.4  ±1 4000  4000  1×10⁻³ 1200

          惯性力矩和重量为最大孔径时的值。
