螺纹线式联轴器 螺钉夹紧型/螺钉固定型 铝合金
条件筛选：
性价比 经济型
种类筛选 螺纹线式联轴器
类型 螺纹线式
主体材质 铝合金
表面处理 阳极氧化
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
引导式选型
技术图档
全部型号
3D预览
技术图档（二）
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 | 类型 | 主体材质 | 表面处理 | 附件 |
| BEC01 | 螺钉固定型 | 铝合金 | 阳极氧化 | 内六角紧定螺钉 |
| BEC11 | 螺钉夹紧型 | 内六角圆柱头螺钉 |
参数图

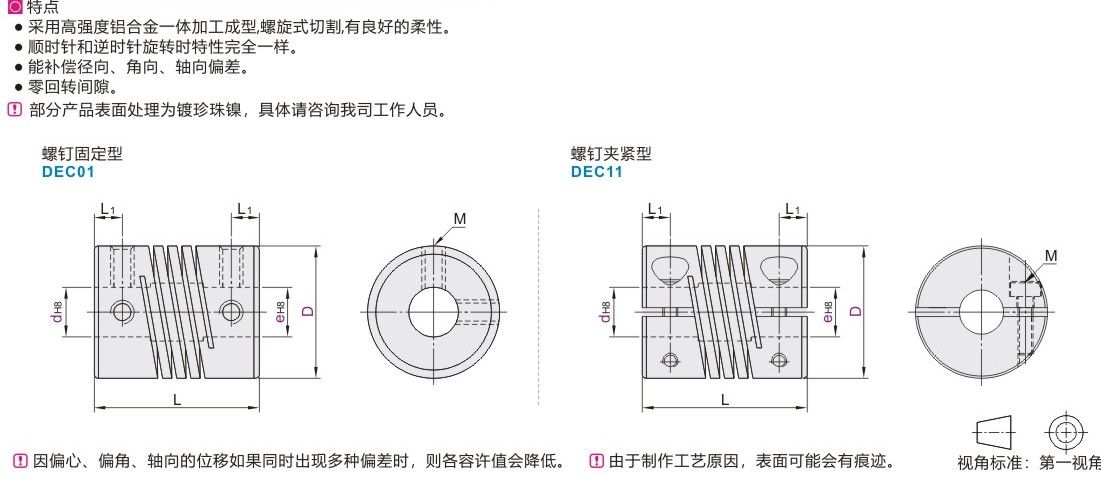

DCE01~11
| 型号 | d-e | |||||||||||||
| 代码 | D | |||||||||||||
| 螺钉固定型 DEC01 |
15.5 | d | 3 | 4 | 5 | 6 | ||||||||
| e | 3 4 5 6 | 4 5 6 | 5 6 | 6 | ||||||||||
| 15.5L | d | 3 | 4 | 5 | 6 | |||||||||
| e | 3 4 5 6 | 4 5 6 | 5 6 | 6 | ||||||||||
| 17.5 | d | 3 | 4 | 5 | 6 | 6.35 | ||||||||
| e | 3 4 5 6 6.35 | 4 5 6 6.35 | 5 6 6.35 | 6 6.35 | 6.35 | |||||||||
| 19.1 | d | 4 | 5 | 6 | 6.35 | 7 | 8 | |||||||
| e | 4 5 6 6.35 7 8 | 5 6 6.35 7 8 | 6 6.35 7 8 | 6.35 7 8 | 7 8 | 8 | ||||||||
| 25.4 | d | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | 11 | 12 | ||||
| e | 6 6.35 7 8 9 9.525 10 11 12 | 6.35 7 8 9 9.525 10 11 12 | 7 8 9 9.525 10 11 12 | 8 9 9.525 10 11 12 | 9 9.525 10 11 12 | 9.525 10 11 12 | 10 11 12 | 11 12 | 12 | |||||
| 28.6 | d | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | |
| e | 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 | 6.35 7 8 9 9.525 10 11 12 12.7 13 14 | 7 8 9 9.525 10 11 12 12.7 13 14 | 8 9 9.525 10 11 12 12.7 13 14 | 9 9.525 10 11 12 12.7 13 14 | 9.525 10 11 12 12.7 13 14 | 10 11 12 12.7 13 14 | 11 12 12.7 13 14 | 12 12.7 13 14 | 12.7 13 14 | 13 14 | 14 | ||
| 38.1 | d | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | 15 | 16 | ||
| e | 8 9 9.525 10 11 12 12.7 13 14 15 16 | 9 9.525 10 11 12 12.7 13 14 15 16 | 9.525 10 11 12 12.7 13 14 15 16 | 10 11 12 12.7 13 14 15 16 | 11 12 12.7 13 14 15 16 | 12 12.7 13 14 15 16 | 12.7 13 14 15 16 | 13 14 15 16 | 14 15 16 | 5 16 | 16 | |||
| 50.8 | d | 10 | 11 | 12 | 12.7 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | ||
| e | 10 11 12 12.7 13 14 15 16 17 18 19 | 11 12 12.7 13 14 15 16 17 18 19 | 12 12.7 13 14 15 16 17 18 19 | 12.7 13 14 15 16 17 18 19 | 13 14 15 16 17 18 19 | 14 15 16 17 18 19 | 15 16 17 18 19 | 16 17 18 19 | 17 18 19 | 18 19 | 19 | |||
| 螺钉夹紧型 DEC11 |
19 | d | 3 | 4 | 5 | 6 | 6.35 | 7 | 8 | |||||
| e | 3 4 5 6 6.35 7 8 | 4 5 6 6.35 7 8 | 5 6 6.35 7 8 | 6 6.35 7 8 | 6.35 7 8 | 7 8 | 8 | |||||||
| 25 | d | 5 | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | 11 | 12 | |||
| e | 5 6 6.35 7 8 9 9.525 10 11 12 | 6 6.35 7 8 9 9.525 10 11 12 | 6.35 7 8 9 9.525 10 11 12 | 7 8 9 9.525 10 11 12 | 8 9 9.525 10 11 12 | 9 9.525 10 11 12 | 9.525 10 11 12 | 10 11 12 | 11 12 | 12 | ||||
| 28.5 | d | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | |
| e | 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 | 6.35 7 8 9 9.525 10 11 12 12.7 13 14 | 7 8 9 9.525 10 11 12 12.7 13 14 | 8 9 9.525 10 11 12 12.7 13 14 | 9 9.525 10 11 12 12.7 13 14 | 9.525 10 11 12 12.7 13 14 | 10 11 12 12.7 13 14 | 11 12 12.7 13 14 | 12 12.7 13 14 | 12.7 13 14 | 13 14 | 14 | ||
| 38 | d | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | 15 | 16 | ||
| e | 8 9 9.525 10 11 12 12.7 13 14 15 16 | 9 9.525 10 11 12 12.7 13 14 15 16 | 9.525 10 11 12 12.7 13 14 15 16 | 10 11 12 12.7 13 14 15 16 | 11 12 12.7 13 14 15 16 | 12 12.7 13 14 15 16 | 12.7 13 14 15 16 | 13 14 15 16 | 14 15 16 | 15 16 | 16 | |||
| 42 | d | 10 | 11 | 12 | 12.7 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | ||
| e | 10 11 12 12.7 13 14 15 16 17 18 19 | 11 12 12.7 13 14 15 16 17 18 19 | 12 12.7 13 14 15 16 17 18 19 | 12.7 13 14 15 16 17 18 19 | 13 14 15 16 17 18 19 | 14 15 16 17 18 19 | 15 16 17 18 19 | 16 17 18 19 | 17 18 19 | 18 19 | 19 | |||
| 50 | d | 12 | 12.7 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | ||||
| e | 12 12.7 13 14 15 16 17 18 19 | 12.7 13 14 15 16 17 18 19 | 13 14 15 16 17 18 19 | 14 15 16 17 18 19 | 15 16 17 18 19 | 16 17 18 19 | 17 18 19 | 18 19 | 19 | |||||
尺寸性能表
| 型号 |
L |
L1 |
M |
锁紧扭矩 (N.m) |
额定扭矩 (N.m) |
最大扭矩 (N.m) |
最高转速 (r/min) |
惯性力矩 (kg.m²) |
静态扭转刚性 (N.m/rad) |
容许安装偏差 |
重量 (g) |
|||
| 代码 | D | 径向(mm) | 角向(°) | 轴向(mm) | ||||||||||
| DEC01 | 15.5 | 21 | 2.6 | M3 | 0.7 | 0.3 | 0.6 | 15000 | 3.00×10⁻⁷ | 35 | 0.15 | 2 | ±0.15 | 9 |
| 15.5L | 23 | 3.1 | 3.20×10⁻⁷ | 35 | 10 | |||||||||
| 17.5 | 0.5 | 1.0 | 6.10×10⁻⁷ | 65 | 12 | |||||||||
| 19.1 | 19.1 | 2.55 | 0.8 | 1.6 | 7.02×10⁻⁷ | 110 | 13 | |||||||
| 25.4 | 25.4 | 3.55 | M4 | 1.7 | 1.8 | 3.6 | 2.87×10⁻⁶ | 170 | 30 | |||||
| 28.6 | 28.6 | 3.6 | M5 | 4.0 | 2.7 | 5.4 | 12000 | 5.16×10⁻⁶ | 260 | 37 | ||||
| 38.1 | 38.1 | 4.15 | 6.3 | 12.6 | 10000 | 2.20×10⁻⁵ | 330 | 82 | ||||||
| 50.8 | 50.8 | 5.25 | M6 | 7.0 | 19.5 | 39 | 8000 | 9.38×10⁻⁵ | 560 | 180 | ||||
| DEC11 | 19 | 23 | 3.1 | M2.5 | 1.0 | 0.8 | 1.6 | 10000 | 8.39×10⁻⁷ | 110 | 0.15 | 2 | ±0.15 | 14 |
| 25 | 32 | 4.1 | M3 | 1.5 | 1.8 | 3.6 | 8000 | 3.60×10⁻⁶ | 170 | 36 | ||||
| 28.5 | 38 | 5.0 | M4 | 2.5 | 2.7 | 5.4 | 6.87×10⁻⁶ | 260 | 50 | |||||
| 38 | 41 | 5.9 | M5 | 7.0 | 6.3 | 12.6 | 2.39×10⁻⁵ | 330 | 91 | |||||
| 42 | 50 | 6.7 | M5 | 7.0 | 10.5 | 21 | 6000 | 4.67×10⁻⁵ | 420 | 140 | ||||
| 50 | M6 | 12.0 | 19.5 | 39 | 9.38×10⁻⁵ | 560 | 180 | |||||||
！惯性力矩和重量按最大孔径计算。
可选加工参数
可选加工
产品简介
产品简介
产品问答
产品问答
关于此产品的常见问题
1、平行线联轴器使用与哪些场合？
适用于轻负荷的应用，零回转间隙，顺时针与逆时针回转特性完全相同，用于精密定位系统。
2、平行线联轴器断裂因素。
1、安装轴的同心度超出所选联轴器的容差范围
