膜片式联轴器 标准款 螺钉夹紧型 铝合金 单/双膜片
条件筛选：
种类筛选 膜片式联轴器
类型 标准型膜片式
主体材质 铝合金
表面处理 本色阳极氧化
轴锁紧方式 螺钉夹紧型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
规格参数
全部型号
3D预览
可选加工参数
产品简介
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
附件 |
||
| 主体 | 膜片 | |||||
| DEG02 | 螺钉夹紧型 | 单膜片 | 铝合金 | 不锈钢 | 本色阳极氧化 | 内六角圆柱头螺钉 |
| DEG12 | 双膜片 | |||||
特点
● 高灵敏度、高扭矩刚性；
● 顺时针与逆时针回转特性完全相同；
● 零回转间隙；
● 不锈钢膜片补偿角向和轴向偏差；
● 适用于伺服电机、步进电机连接。

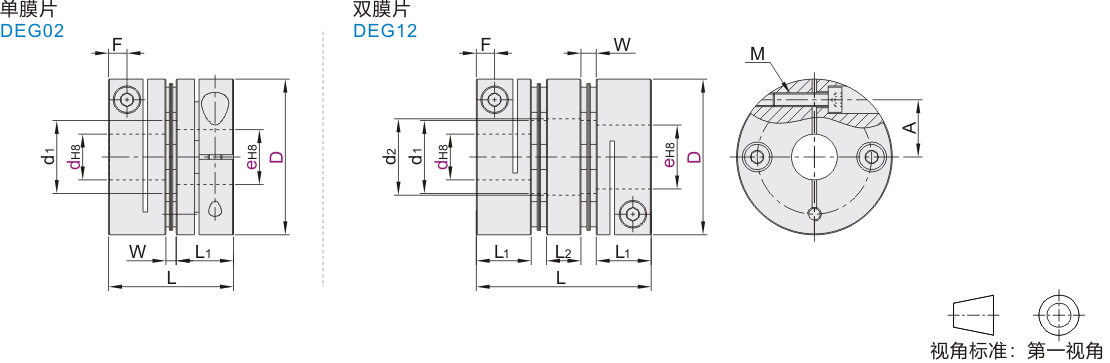

参数图
DEG02~12
| 型号 | d-e | |||||||||||||||
| 代码 | D | |||||||||||||||
|
单膜片
|
19 | d | 3 | 4 | 5 | 6 | 6.35 | 7 | 8 | |||||||
| e | 3 4 5 6 6.35 7 8 | 4 5 6 6.35 7 8 | 5 6 6.35 7 8 | 6 6.35 7 8 | 6.35 7 8 | 7 8 | 8 | |||||||||
| 26 | d | 4 | 5 | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | ||||||
| e | 4 5 6 6.35 7 8 9 9.525 10 | 5 6 6.35 7 8 9 9.525 10 | 6 6.35 7 8 9 9.525 10 | 6.35 7 8 9 9.525 10 | 7 8 9 9.525 10 | 8 9 9.525 10 | 9 9.525 10 | 9.525 10 | 10 | |||||||
| 29 | d | 5 | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | ||
| e | 5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 | 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 | 6.35 7 8 9 9.525 10 11 12 12.7 13 14 | 7 8 9 9.525 10 11 12 12.7 13 14 | 8 9 9.525 10 11 12 12.7 13 14 | 9 9.525 10 11 12 12.7 13 14 | 9.525 10 11 12 12.7 13 14 | 10 11 12 12.7 13 14 | 11 12 12.7 13 14 | 12 12.7 13 14 | 12.7 13 14 | 13 14 | 14 | |||
| 32 | d | 5 | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | ||
| e | 5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 | 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 | 6.35 7 8 9 9.525 10 11 12 12.7 13 14 | 7 8 9 9.525 10 11 12 12.7 13 14 | 8 9 9.525 10 11 12 12.7 13 14 | 9 9.525 10 11 12 12.7 13 14 | 9.525 10 11 12 12.7 13 14 | 10 11 12 12.7 13 14 | 11 12 12.7 13 14 | 12 12.7 13 14 | 12.7 13 14 | 13 14 | 14 | |||
| 34 | d | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | |||
| e | 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 | 6.35 7 8 9 9.525 10 11 12 12.7 13 14 | 7 8 9 9.525 10 11 12 12.7 13 14 | 8 9 9.525 10 11 12 12.7 13 14 | 9 9.525 10 11 12 12.7 13 14 | 9.525 10 11 12 12.7 13 14 | 10 11 12 12.7 13 14 | 11 12 12.7 13 14 | 12 12.7 13 14 | 12.7 13 14 | 13 14 | 14 | ||||
| 39 | d | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | 15 | 16 | ||||
| e | 8 9 9.525 10 11 12 12.7 13 14 15 16 | 9 9.525 10 11 12 12.7 13 14 15 16 | 9.525 10 11 12 12.7 13 14 15 16 | 10 11 12 12.7 13 14 15 16 | 11 12 12.7 13 14 15 16 | 12 12.7 13 14 15 16 | 12.7 13 14 15 16 | 13 14 15 16 | 14 15 16 | 15 16 | 16 | |||||
| 44 | d | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | |
| e | 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 | 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 | 10 11 12 12.7 13 14 15 16 17 18 19 20 | 11 12 12.7 13 14 15 16 17 18 19 20 | 12 12.7 13 14 15 16 17 18 19 20 | 12.7 13 14 15 16 17 18 19 20 | 13 14 15 16 17 18 19 20 | 14 15 16 17 18 19 20 | 15 16 17 18 19 20 | 16 17 18 19 20 | 17 18 19 20 | 18 19 20 | 19 20 | 20 | ||
尺寸性能表
| 型号 |
L |
L1 |
L2 | d1 |
d2 |
W |
A |
F |
M |
锁紧扭矩 (N·m) |
额定扭矩 (N·m) |
最高转速*1 (r/min) |
惯性力矩*2 (kg·m²) |
静态扭 转刚性 (N·m/rad) |
容许安装偏差 | 重量*2 (g) |
|||
| 代码 | D | 径向 (mm) |
角向 (°) |
轴向 (mm) |
|||||||||||||||
| 单膜片 DEG02 |
19 | 19.3 | 9.0 | 一 | 8.5 | 一 | 1.3 | 6.0 | 3.0 | M2.5 | 1.0~1.1 | 1.0 | 10000 | 6.33×10⁻⁷ | 1400 | 0.02 | 1 | ±0.1 | 12 |
| 26 | 25.4 | 11.4 | 11.5 | 2.6 | 9.0 | 4.0 | M3 | 1.5~1.9 | 2.0 | 2.61×10⁻⁶ | 3700 | ±0.15 | 27 | ||||||
| 29 | 26.4 | 11.9 | 14.5 | 2.6 | 10.5 | 4.0 | M3 | 1.5~1.9 | 3.0 | 4.10×10⁻⁶ | 3900 | ±0.15 | 43 | ||||||
| 32 | 28.0 | 12.25 | 15.1 | 3.5 | 11.0 | 4.0 | M3 | 3.4~4.1 | 4.0 | 7.10×10⁻⁶ | 5700 | ±0.2 | 46 | ||||||
| 34 | 32.5 | 14.5 | 16.6 | 3.5 | 12.0 | 4.75 | M4 | 3.4~4.1 | 5.0 | 9.62×10⁻⁶ | 8100 | ±0.2 | 58 | ||||||
| 39 | 34.3 | 15.0 | 17.0 | 4.3 | 13.0 | 5.0 | M4 | 3.4~4.1 | 10.0 | 1.68×10⁻⁵ | 18000 | ±0.25 | 82 | ||||||
| 44 | 34.6 | 15.0 | 21.0 | 4.6 | 16.0 | 5.0 | M4 | 3.4~4.1 | 12.0 | 2.48×10⁻⁵ | 20000 | ±0.3 | 102 | ||||||
| 双膜片 DEG12 |
19 | 26.6 | 9.0 | 6.0 | 8.5 | 8.3 | 1.3 | 6.0 | 3.0 | M2.5 | 1.0~1.1 | 1.0 | 10000 | 9.10×10⁻⁷ | 700 | 0.10 | 2 | ±0.2 | 17 |
| 26 | 35.0 | 11.4 | 7.0 | 11.5 | 12 | 2.6 | 9.0 | 4.0 | M3 | 1.5~1.9 | 2.0 | 3.61×10⁻⁶ | 1850 | 0.15 | ±0.3 | 37 | |||
| 29 | 35.7 | 11.9 | 6.7 | 14.5 | 14.5 | 2.6 | 10.5 | 4.0 | M3 | 1.5~1.9 | 3.0 | 4.10×10⁻⁶ | 2200 | 0.15 | ±0.3 | 43 | |||
| 32 | 41.0 | 12.25 | 9.5 | 15.1 | 14 | 3.5 | 11.0 | 4.0 | M3 | 3.4~4.1 | 4.0 | 7.10×10⁻⁶ | 2850 | 0.18 | ±0.4 | 62 | |||
| 34 | 44.8 | 14.5 | 8.8 | 16.6 | 16 | 3.5 | 12.0 | 4.75 | M4 | 3.4~4.1 | 5.0 | 1.33×10⁻⁵ | 4050 | 0.18 | ±0.4 | 80 | |||
| 39 | 48.6 | 15.0 | 10.0 | 17.0 | 17 | 4.3 | 13.0 | 5.0 | M4 | 3.4~4.1 | 10.0 | 2.58×10⁻⁵ | 9000 | 0.24 | ±0.5 | 118 | |||
| 44 | 49.6 | 15.0 | 10.4 | 21.0 | 22 | 4.6 | 16.0 | 5.0 | M4 | 3.4~4.1 | 12.0 | 4.23×10⁻⁵ | 10000 | 0.24 | ±0.6 | 150 | |||
*1根据孔径尺寸不同，轴的可传递摩擦力矩有时会比联轴器的额定扭矩小。 *2最大孔径时的值。

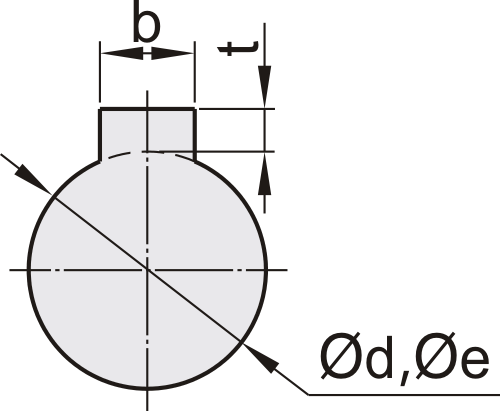

键槽尺寸表
| 轴径尺寸 | 键槽尺寸 |
||||||
| Ød,Øe (mm) |
宽度b(mm) | 深度t(mm) | |||||
| 标准尺寸 | 公差 | 标准尺寸 | 公差 | ||||
|
|
2 | ±0.0125 | 1 |
|
|||
| Ø8～Ø10 | 3 | 1.4 | |||||
| Ø10.01～Ø12 | 4 | ±0.015 | 1.8 | ||||
| Ø12.01～Ø17 | 5 | 2.3 | |||||
| Ø17.01～Ø22 | 6 | 2.8 | |||||
-
