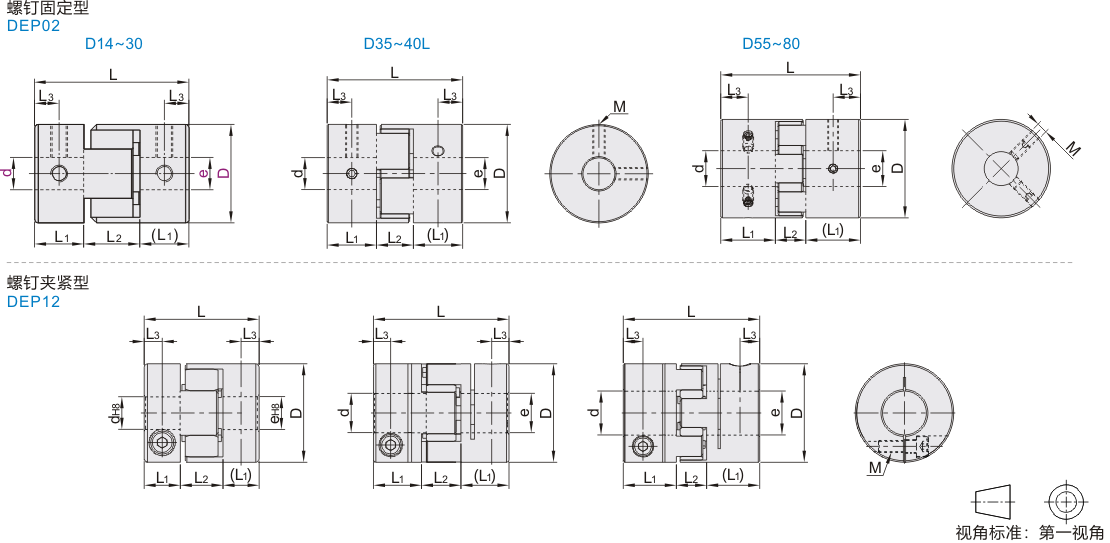

梅花式联轴器螺钉夹紧型/螺钉固定型铝合金聚氨酯梅花垫

代码	类型	材质		表面处理	附件
		主体	间隔环
DEP02	螺钉固定型	铝合金	聚氨酯	本色阳极氧化	内六角紧定螺钉
DEP12	螺钉夹紧型				内六角圆柱头螺钉

型号		d-e
代码	D	d-e
螺钉固定型 DEP02 螺钉夹紧型 DEP12	14	d	3	4	5	6	6.35	7
	14	e	3 4 5 6 6.35 7	4 5 6 6.35 7	5 6 6.35 7	6 6.35 7	6.35 7	7
	20	d	4	5	6	6.35	7	8	9	9.525	10
	20	e	4 5 6 6.35 7 8 9 9.525 10	5 6 6.35 7 8 9 9.525 10	6 6.35 7 8 9 9.525 10	6.35 7 8 9 9.525 10	7 8 9 9.525 10	8 9 9.525 10	9 9.525 10	9.525 10	10
	25	d	5	6	6.35	7	8	9	9.525	10	11	12
	25	e	5 6 6.35 7 8 9 9.525 10 11 12	6 6.35 7 8 9 9.525 10 11 12	6.35 7 8 9 9.525 10 11 12	7 8 9 9.525 10 11 12	8 9 9.525 10 11 12	9 9.525 10 11 12	9.525 10 11 12	10 11 12	11 12	12
	30	d	5	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14	15
	30	e	5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	7 8 9 9.525 10 11 12 12.7 13 14 15	8 9 9.525 10 11 12 12.7 13 14 15	9 9.525 10 11 12 12.7 13 14 15	9.525 10 11 12 12.7 13 14 15	10 11 12 12.7 13 14 15	11 12 12.7 13 14 15	12 12.7 13 14 15	12.7 13 14 15	13 14 15	14 15	15
	35	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17
	35	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17	9 9.525 10 11 12 12.7 13 14 15 16 17	9.525 10 11 12 12.7 13 14 15 16 17	10 11 12 12.7 13 14 15 16 17	11 12 12.7 13 14 15 16 17	12 12.7 13 14 15 16 17	12.7 13 14 15 16 17	13 14 15 16 17	14 15 16 17	15 16 17	16 17	17
	40	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20	22
	40	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	10 11 12 12.7 13 14 15 16 17 18 19 20 22	11 12 12.7 13 14 15 16 17 18 19 20 22	12 12.7 13 14 15 16 17 18 19 20 22	12.7 13 14 15 16 17 18 19 20 22	13 14 15 16 17 18 19 20 22	14 15 16 17 18 19 20 22	15 16 17 18 19 20 22	16 17 18 19 20 22	17 18 19 20 22	18 19 20 22	19 20 22	20 22	22
	40L	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20	22
	40L	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	10 11 12 12.7 13 14 15 16 17 18 19 20 22	11 12 12.7 13 14 15 16 17 18 19 20 22	12 12.7 13 14 15 16 17 18 19 20 22	12.7 13 14 15 16 17 18 19 20 22	13 14 15 16 17 18 19 20 22	14 15 16 17 18 19 20 22	15 16 17 18 19 20 22	16 17 18 19 20 22	17 18 19 20 22	18 19 20 22	19 20 22	20 22	22
	55	d	12	12.7	13	14	15	16	17	18	19	20	22	24	25	28	30
	55	e	12 12.7 13 14 15 16 17 18 19 20 22 24 25 28 30	12.7 13 14 15 16 17 18 19 20 22 24 25 28 30	13 14 15 16 17 18 19 20 22 24 25 28 30	14 15 16 17 18 19 20 22 24 25 28 30	15 16 17 18 19 20 22 24 25 28 30	16 17 18 19 20 22 24 25 28 30	17 18 19 20 22 24 25 28 30	18 19 20 22 24 25 28 30	19 20 22 24 25 28 30	20 22 24 25 28 30	22 24 25 28 30	24 25 28 30	25 28 30	28 30	30
	65	d	14	15	16	17	18	19	20	22	24	25	28	30	32	35	36	38
	65	e	14 15 16 17 18 19 20 22 24 25 28 30 32 35 36 38	15 16 17 18 19 20 22 24 25 28 30 32 35 36 38	16 17 18 19 20 22 24 25 28 30 32 35 36 38	17 18 19 20 22 24 25 28 30 32 35 36 38	18 19 20 22 24 25 28 30 32 35 36 38	19 20 22 24 25 28 30 32 35 36 38	20 22 24 25 28 30 32 35 36 38	22 24 25 28 30 32 35 36 38	24 25 28 30 32 35 36 38	25 28 30 32 35 36 38	28 30 32 35 36 38	30 32 35 36 38	32 35 36 38	35 36 38	36 38	38
	80	d	19	20	22	24	25	28	30	32	35	36	38	40	42	45
	80	e	19 20 22 24 25 28 30 32 35 36 38 40 42 45	20 22 24 25 28 30 32 35 36 38 40 42 45	22 24 25 28 30 32 35 36 38 40 42 45	24 25 28 30 32 35 36 38 40 42 45	25 28 30 32 35 36 38 40 42 45	28 30 32 35 36 38 40 42 45	30 32 35 36 38 40 42 45	32 35 36 38 40 42 45	35 36 38 40 42 45	36 38 40 42 45	38 40 42 45	40 42 45	42 45	45

型号		L	L1	L2	L3	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	最大容许偏差			重量(g)
代码	D	L	L1	L2	L3	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	径向(mm)	角向(°)	轴向(mm)	重量(g)
螺钉固定型 DEP02	14	22.5	6.5	9.5	3.8	M4	0.7	2	4	10000	1.98×10⁻⁷	20	0.1	1.0	±0.6	6
	20	30	10	10	5	M4	1.7	4.8	9.6		1.09×10⁻⁶	42			±0.8	18
	25	34.5	11.5	11.5	5.8			9.5	19		4.26×10⁻⁶	95			±0.9	32
	30	35	11.5	12	5.5			12	24		6.19×10⁻⁶	132			±1.0	47
	35	51	19	13	9	M5	4	15	30		2.56×10⁻⁵	950			±1.1	90
	40	55	20	13	10			16.5	33		3.34×10⁻⁵	1250			±1.2	123
	40L	66	25.5	15	12.5			16.5	33		4.01×10⁻⁵	1500			±1.2	150
	55	78	30.5	17	15.3	M6	7	45	90	7000	1.63×10⁻⁴	1940			±1.4	346
	65	90	36	18	18	M8	15	100	200	6000	3.69×10⁻⁴	3010			±1.5	510
	80	113.5	46	21.5	23	M8	15	250	500	5000	1.04×10⁻³	5820			±1.8	1010
螺钉夹紧型 DEP12	14	22.5	6.5	9.5	3.5	M2	1	2	4	10000	1.98×10⁻⁷	20	0.1	1.0	±0.6	6
	20	30	10	10	5	M3	1.5	4.8	9.6		1.09×10⁻⁶	42			±0.8	18
	25	34.5	11.5	11.5	5.5	M3	3.4	9.5	19		4.26×10⁻⁶	95			±0.9	32
	30	35	11.5	12	5.5	M4	3.4	12	24		6.19×10⁻⁶	132			±1.0	47
	35	50	18.5	13	6.5	M5	7	15	30		2.56×10⁻⁵	950			±1.1	90
	40	55	20	15	7			16.5	33		3.34×10⁻⁵	1250			±1.2	123
	40L	66	25.5	15	8			16.5	33		4.01×10⁻⁵	1500			±1.2	152
	55	78	30.5	17	10.5	M6	14	45	90	7000	1.63×10⁻⁴	1940			±1.4	346
	65	90	36	18	13	M8	30	100	200	6000	3.69×10⁻⁴	3010			±1.5	532
	80	113.5	46	21.5	15	M8	30	250	500	5000	1.04×10⁻³	5820			±1.8	1000
