      型号：

      DEP21-D20-d4

      复制

      型号筛选

      可选加工（可选）

      型号已生成

      重置

      代码

      产品选型

      外径D(mm)

      轴孔径d(mm)

      图片仅供参考，请以已选的规格为准

        梅花式联轴器 心轴型 铝合金 聚氨酯梅花垫

        条件筛选：

        类型 梅花式
        主体材质 铝合金
        表面处理 本色阳极氧化
        调整环材质 聚氨酯
        轴锁紧方式 螺钉夹紧/衬套固定
        种类筛选 心轴联轴器

        产品型号：

        DEP21-D20-d4

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

        引导式选型

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          可选加工参数

          产品简介

          联轴器安装SOP

          选型工具

          材质图

          参数图

          材质图
             代码 类型 材质 表面处理 附件
          主体 调整环 主体
             DEP21 一端螺钉夹紧
          另一端衬套固定          		 铝合金 聚氨酯 本色阳极氧化 内六角
          圆柱头螺钉



          需求为零背隙时，使用实心梅花垫。
          使用环境温度高于30℃时，请依据使用环境对应温度修正系数调整额定扭矩与最大扭矩。
          嵌入型轴套不能与键槽配合使用，嵌入型部分滑动扭矩为基准核定出的额定扭矩。

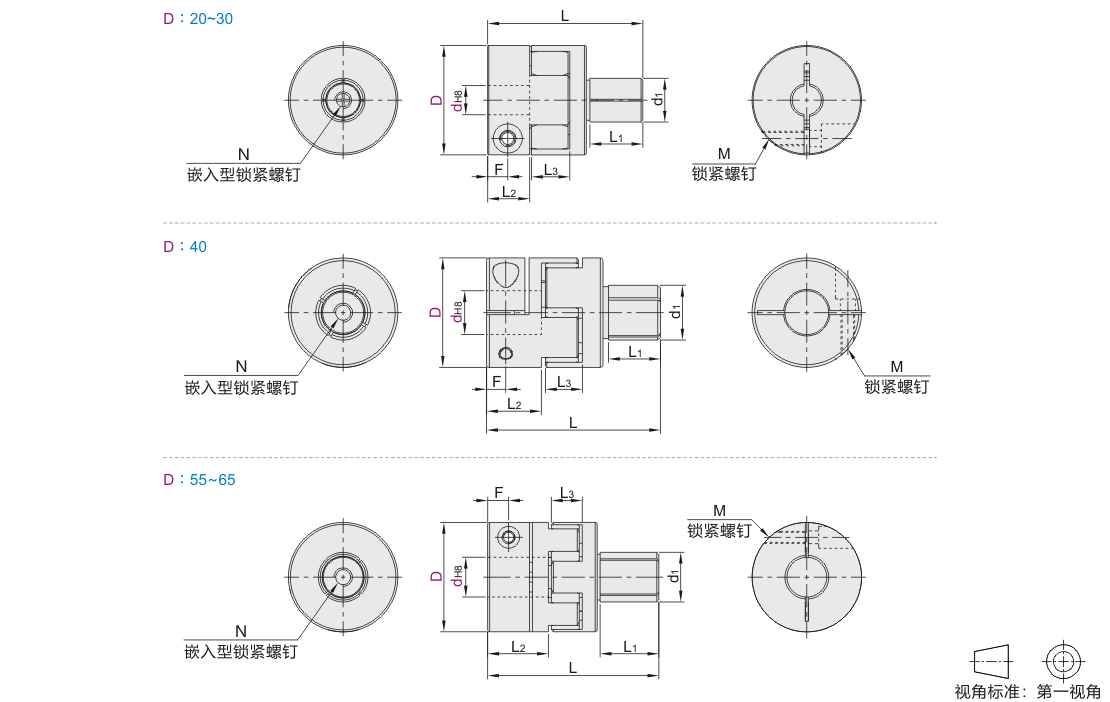

          参数图



          选型表

          型号 d L L1 L2 L3 F d1 锁紧螺钉
          代码 D M 锁紧扭矩
          (N ·m)
          DEP21 20    4  5  6  6.35  7  8  9  9.525  10 36.5  11  10  9  5  10  M3 1.5
          25         5  6  6.35  7  8  9  9.525  10  11  12 42.5  15.5  11.5  10.5  5.8
          30         5  6  6.35  7  8  9  9.525  10  11  12  12.7  13  14  15 11  5.5  12  M4 3.4
          40                                  8  9  9.525  10  11  12  12.7  13  14  15  16  17  18  19  20  22 63.5  21  13.5  13.5  7  20  M5 7.0
          55                                                                       12  12.7  13  14  15  16  17  18  19  20  22  24  25  28  30 86  31  30.5  15.5  10.5  25  M6 14.0
          65                                                                                                 14  15  16  17  18  19  20  22  24  25  28  30  32  35  36  38 99  37  36  16.5  11.5  35  M8 30.0



          型号   嵌入型锁紧螺钉 额定扭矩
          (N ·m)          		 最高转速
          (r/min)          		 惯性力矩
          (kg·m²)          		 静态扭转刚性
          (N·m/rad)          		 容许安装偏差 重量(g)
          代码 D N 锁紧扭矩(N·m)   径向(mm) 角向(°) 轴向(mm)
          DEP21 20  M3 1.2  5  15000  1.09×10⁻⁶ 51.6    0.07  1  -0.4~+1.0 20
          25  7  13000  4.7×10⁻⁶ 220  30
          30  M4 3.5  7.5  10000  9.3×10⁻⁶ 170    0.08  46
          40  M6 10  35  8500  5.6×10⁻⁵ 1500    0.06  -0.5~+1.2 136
          55  M8 20  80  6500  1.2×10⁻⁴ 3000    0.09  -0.5~+1.4 310
          65  M10 40  180  5500  1.7×10⁻⁴ 6500  0.1  -0.6~+1.5 400



          嵌入型轴套的d1尺寸如需要非标尺寸时，具体请咨询我司工作人员。                 惯性力矩和重量按最大孔计算。
