        链条型联轴器 螺钉固定型 低速重载

        条件筛选：

        类型 链条型
        主体材质 S45C
        表面处理 无
        轴锁紧方式 螺钉固定型
        种类筛选 链条型联轴器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        引导式选型

          SKU信息
          3D模型
          PDF下载
          3D图库

          规格参数

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质 附件
          主体 壳体 链条
          DFD01 螺钉固定型 S45C 铝合金压铸 钢 内六角紧定螺钉



          特点
          ●采用特种滚子链条作为联结件，可有效地补偿轴向、径向及角向偏差，适用范围及其广泛；
          ●结构简单、装卸方便、传递扭矩大；
          ●多种轴孔形式：键槽、花键、锥孔、胀套；
          ●轴孔尺寸根据客户要求加工；
          ●适用场合：普通电机、普通减速机、各类通用机械、普通传动轴。



          键槽尺寸表

          轴孔直径
          d/e          		 键槽
          b×t          		 固定螺钉
          M
          14~17 5×2.3 6
          18~22 6×2.8 6
          24~30 8×3.3 8
          32~38 10×3.3 8
          40~42 12×3.3 8
          45~50 14×3.8 10
          55  16×4.3 12

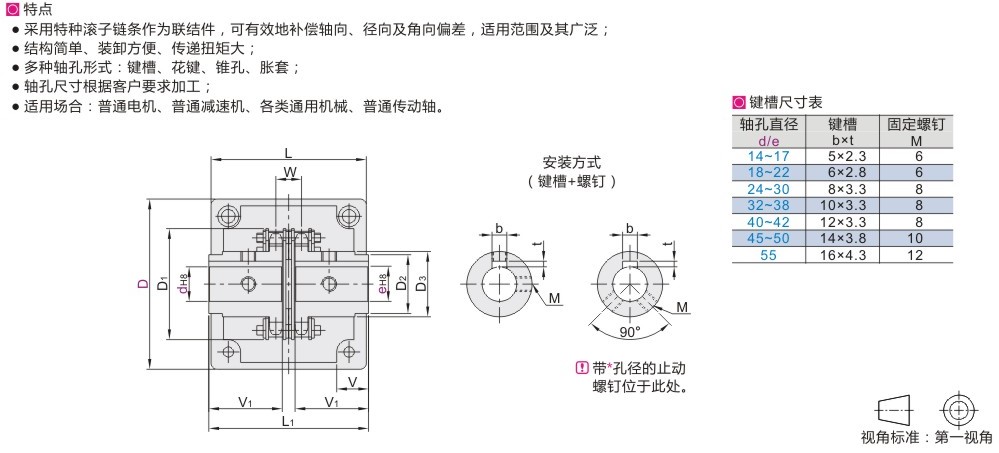

          参数图



          选型表

          型号
          		 d-e
          代码 D

          DFD01

          		 69 d 14* 16*
           e 14  16 16
          77  d 14 15 16 17 18 19 20 22*
          e 14  15  16  17  18  19  20  22 15  16  17  18  19  20  22  16  17  18  19  20  22  17  18  19  20  22  18  19  20  22 19  20  22 20  22 22
          84  d 17 18 19 20 22 24 25 28* 30*
          e 17  18  19  20  22  24  25  28  30 18  19  20  22  24  25  28  30 19  20  22  24  25  28  30 20  22  24  25  28  30 22  24  25  28  30 24  25  28  30  25  28  30 28  30 30
          92
          		 d 19 20 22 24 25 28 30 32
          e 19  20  22  24  25  28  30  32 20  22  24  25  28  30  32  22  24  25  28  30  32 24  25  28  30  32   25  28  30  32   28  30  32   30  32 32
          101
          		 d  20 22 24 25  28  30 32  35
          e  20  22  24  25  28  30  32  35 22  24  25  28  30  32  35   24  25  28  30  32  35 25  28  30  32  35  28  30  32  35   30  32  35   32  35  35
          111
          		 d 22  24 25  28  30   32  35 38  40
          e  22  24  25  28  30  32  35  38  40  24  25  28  30  32  35  38  40 25  28  30  32  35  38  40  28  30  32  35  38  40  30  32  35  38  40   32  35  38  40   35  38  40 38  40 40
          122
          		 d 30 32 35 38 40 42 45
          e 30  32  35  38  40  42  45 32  35  38  40  42  45 35  38  40  42  45 38  40  42  45 40  42  45 42  45 45
          147
          		 d 40 42 45 48 50 55
          e 40  42  45  48  50  55 42  45  48  50  55 45  48  50  55 48  50  55 50  55 55
          168
          		 d 48 50 55
          e 48  50  55 50  55 55



          性能表

          型号 L L1 V   V1 D1 D2    D3 W 50r/min以下的容许
          传递扭矩(N·m)          		 最高转速
          (r/min)          		 重量(g)
           代码 D
           DFD01 69  63  64.8  16    29.8  45  25     26.5  10.2  100  250  600
          77  72  79.4  17    36  62  33     36  14.4  218  900
          84  75  69  43     45  596  200  1200
          92  72  87.4  23    40  77  48     51  386  1700
          101  85  99.7  24    45  86  53     56  18.1  563  150  2300
          111  87  93  60     63  735  3100
          122  85  28  106  70     73  931  3800
          147  105  123.5    56  127  85     88  22.8  1754  100  7000
          168  117  151  110     115  2372  11700

            惯性力矩和重量按最大孔径计算。
