        长跨距梅花式联轴器 螺钉夹紧型/螺钉夹紧分离型 铝合金 聚氨酯梅花垫 高扭矩

        条件筛选：

        种类筛选 梅花式联轴器
        类型 长跨距高扭矩梅花式
        主体材质 铝合金
        表面处理 阳极氧化
        调整环材质 聚氨酯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            规格参数

            全部型号

            3D预览

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 附件
            主体 间隔环 主体
            DFG21 螺钉夹紧型 铝合金 聚氨脂(红色) 本色阳极氧化 内六角圆柱头螺钉
            DFG31 螺钉夹紧分离型

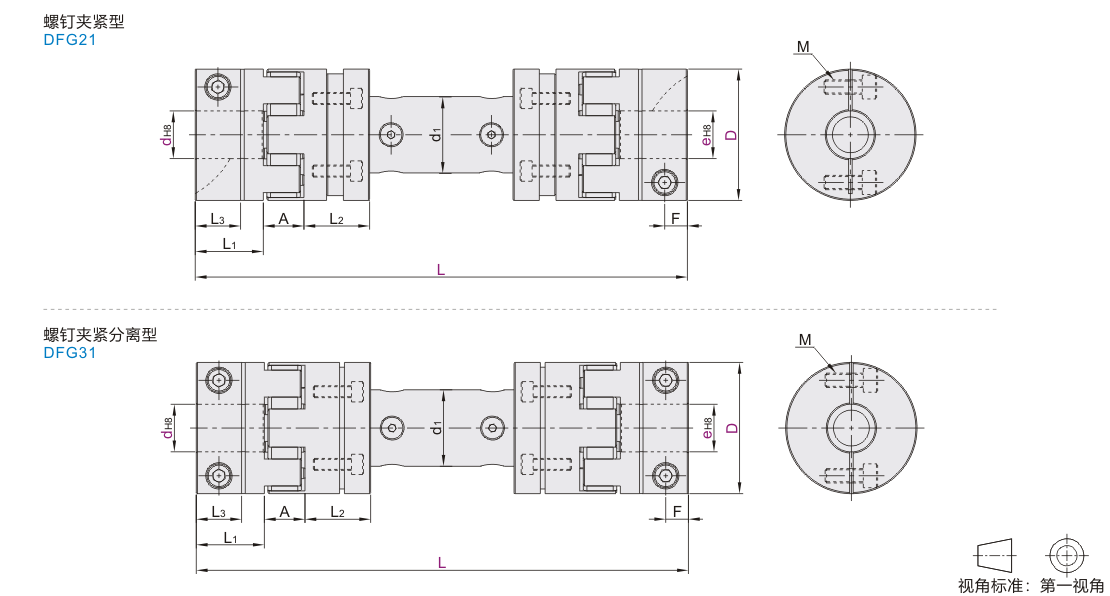

            参数图



            DFG21~31

            型号 d-e
            		 L
            最小单位1
            代码 D
            螺钉夹紧型
            DFG21
            螺钉夹紧分离型
            DFG31            		 55
            d 12 14 15 16 18 19 20 22 24 25 26 28
            e 12  14  15  16  18  19  20  22  24  25  26  28 14  15  16  18  19  20  22  24  25  26  28 15  16  18  19  20  22  24  25  26  28 16  18  19  20  22  24  25  26  28 18  19  20  22  24  25  26  28 19  20  22  24  25  26  28 20  22  24  25  26  28 22  24  25  26  28 24  25  26  28 25  26  28 26  28 28
            		220~1500
            65
            d 15 16 18 19 20 22 24 25 26 28 30 32 35
            e 15  16  18  19  20  22  24  25  26  28  30  32  35 16  18  19  20  22  24  25  26  28  30  32  35 18  19  20  22  24  25  26  28  30  32  35 19  20  22  24  25  26  28  30  32  35 20  22  24  25  26  28  30  32  35 22  24  25  26  28  30  32  35 24  25  26  28  30  32  35 25  26  28  30  32  35 26  28  30  32  35 28  30  32  35 30  32  35  32  35  35
            		250~1500
            80
            d 20 22 24 25 26 28 30 32 35 40 45
            e 20  22  24  25  26  28  30  32  35  40  45 22  24  25  26  28  30  32  35  40  45 24  25  26  28  30  32  35  40  45 25  26  28  30  32  35  40  45 26  28  30  32  35  40  45  28  30  32  35  40  45 30  32  35  40  45  32  35  40  45 35  40  45 40  45 45
            		290~1500



            尺寸性能表

            型号 d1 L1 L2  L3 A F M 锁紧扭矩
            (N·m)            		 额定扭矩
            (N·m)            		 最大扭矩
            (N·m)            		 最高转速
            (r/min)            		 惯性力矩
            (kg·m²)            		 静态扭转刚性
            (N·m/rad)            		 容许安装偏差
            代码 D 角向(°) 径向(mm) 轴向(mm)
            螺钉夹紧型
            DFG21
            		 55 32 28.5 27.5 19 17 9.5 M6 13 60 120 1500 1.6×10⁻⁴ 2500 2 5 ±1
            65 42 35.5 30 25 18 12 M8 30 120 240 3.8×10⁻⁴ 4000
            80 52 41 38 28 21.5 14 M10 30 200 400 1.0×10⁻³ 10000
            螺钉夹紧分离型
            DFG31            		 55 32 28.5 27.5 19 17 9.5 M6 13 60 120 1500 1.6×10⁻⁴ 2500 2  5 ±1
            65 42 35.5 30 25 18 12 M8 30 120 240 3.8×10⁻⁴ 4000
            80 52 41 38 28 21.5 14 M10 30 200 400 1.0×10⁻³ 10000

            惯性力矩和重量按最大孔径计算！
