图片仅供参考，请以已选的规格为准
怡合达 同步带 进口/国产 ECX11-18 聚氨酯 钢丝 尼龙帆布 接驳型 白色 绿色帆布 PCS
条件筛选：
主体材质 聚氨酯
产品名称 聚氨酯同步带
产地 进口
皮带形状 接驳型
芯线材质 钢丝
种类筛选 同步带
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
是否贴布
产品选型
皮带类型
皮带公称宽度
齿数
60~3000
/1
颜色
技术图档
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
使用温度 |
|||
| ①本体 | ②芯线 | ③帆布 | ||||
| ECX11 | 进口 | 标准型 | 聚氨酯 | 钢丝 | — | -10~80℃ |
| ECX12 | 齿面贴布型 | 尼龙帆布 | ||||
| ECX13 | 背面贴布型 | |||||
| ECX14 | 两面贴布型 | |||||
| ECX15 | 国产 | 标准型 | — | |||
| ECX16 | 齿面贴布型 | 尼龙帆布 | ||||
| ECX17 | 背面贴布型 | |||||
| ECX18 | 两面贴布型 | |||||
聚氨酯开口带由热塑性聚氨酯材质制成，具有较强抗磨损能力，聚氨酯同步带随时间变化可能有颜色差异，对强度及使用性能无影响；
接驳处无接缝，芯线未连接，通过热接两端；
钢丝芯线皮带不可从背面张紧，否则芯线会断裂；
皮带周长=齿数×齿距，皮带周长为芯线长度；
齿面贴布可降低带轮与导轨之间的摩擦，降低噪音，背面贴布可降低与传送带或带轮之间的摩擦，降低噪音；
重量为理论值，与实物可能存在差异，仅供参考。
皮带宽度公差
| 皮带宽度(mm) | 公差 |
| 3~30 | ±0.5 |
| 31~50 | ±0.8 |
皮带长度公差为：0~2个齿。
同轴配对使用工况，购买时需说明清楚
例：同轴2条同步带使用
需备注：ECX11-S5M-100-450(2条配对)。配对条数与宽度有关，部分规格无法配对生产；
同步侧面分切位置存在芯线槽，不影响使用强度，属正常工艺，如有特殊需求请备注并联系我司产品部门，同时交期相对应延长。
参数图
选型表
| 型号 | 齿数 |
颜色 |
皮带 宽度 (mm) |
容许 张力 (N) |
|||
| 代码 | 皮带 类型 |
皮带 公称宽度 |
ECX11/15 | ECX12/13/14 ECX16/17/18 |
|||
|
进口 标准型
国产 标准型 |
XL |
037 | 120~1500 |
无指定
B(黑色) |
无指定 (乳白色) |
9.5 | 135 |
| 050 | 12.7 | 175 | |||||
| L | 050 | 80~1500 | 12.7 | 318 | |||
| 075 | 19.1 | 478 | |||||
| 100 | 25.4 | 638 | |||||
| 150 | 38.1 | 948 | |||||
| 075 | 60~1000 | 19.1 | 478 | ||||
| 100 | 25.4 | 638 | |||||
| 150 | 38.1 | 958 | |||||
| 200 | 50.8 | 1278 | |||||
| S3M* | 100 | 250~3000 | 10 | 55 | |||
| 150 | 15 | 85 | |||||
| S5M | 100 | 150~2000 | 10 | 155 | |||
| 150 | 15 | 210 | |||||
| 250 | 25 | 360 | |||||
| S8M | 150 | 90~1250 | 15 | 210 | |||
| 250 | 25 | 420 | |||||
| 300 | 30 | 500 | |||||
| 400 | 40 | 625 | |||||
| 500 | 50 | 1078 | |||||
| T5 | 100 | 150~2000 | 10 | 148 | |||
| 150 | 15 | 198 | |||||
| 200 | 20 | 268 | |||||
| 250 | 25 | 348 | |||||
| T10 | 150 | 80~1500 | 15 | 318 | |||
| 200 | 20 | 438 | |||||
| 250 | 25 | 638 | |||||
| 300 | 30 | 820 | |||||
| 400 | 40 | 958 | |||||
| 500 | 50 | 1278 | |||||
全长计算公式=齿数×齿距。
带*规格仅适用ECX11/15/18。

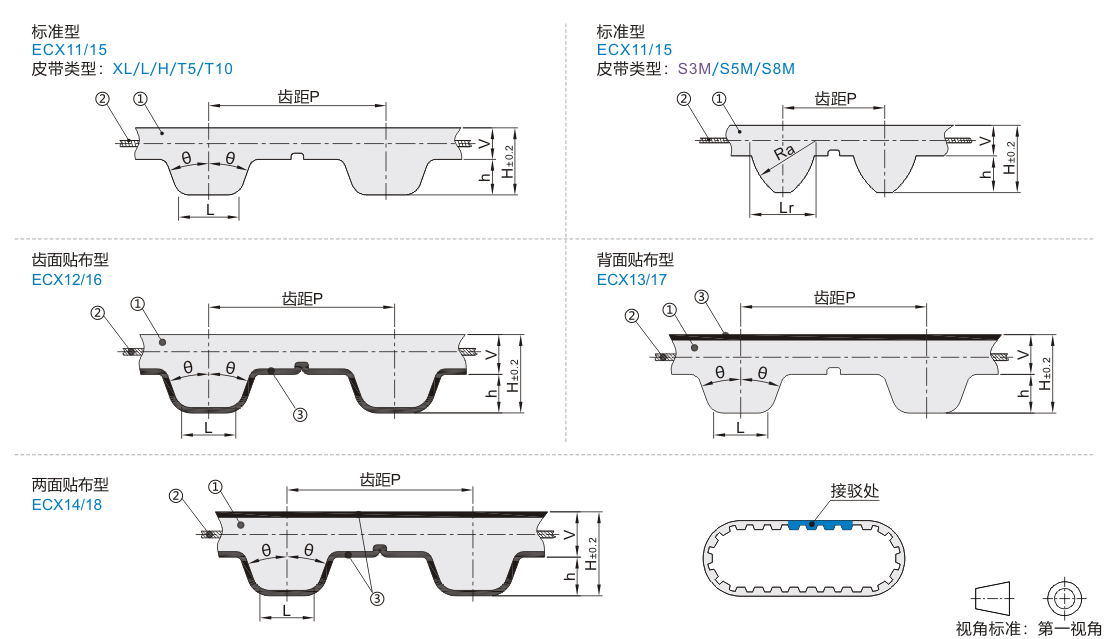

齿型
| 代码 | 齿型 | 齿距 | 2θ | L(Lr) | h | H | V | Ra |
| ECX11 ECX12 ECX13 ECX14 |
XL | 5.08 | 50° | 1.35 | 1.27 | 2.3 | 1.03 | — |
| L | 9.525 | 40° | 3.2 | 1.9 | 3.6 | 1.7 | — | |
| H | 12.7 | 40° | 4.4 | 2.3 | 4.3 | 2 | — | |
| T5 | 5 | 40° | 1.8 | 1.2 | 2.2 | 1 | — | |
| T10 | 10 | 40° | 3.5 | 2.5 | 4.5 | 2 | — | |
| S3M* | 3 | — | 1.95 | 1.14 | 2.2 | 1.06 | 1.95 | |
| S5M | 5 | — | 3.25 | 1.85 | 3.35 | 1.5 | 3.25 | |
| S8M | 8 | — | 5.2 | 3.05 | 5.3 | 2.25 | 5.2 |
带*规格仅适用ECX11。
| 代码 | 齿型 | 齿距 | 2θ | L(Lr) | h | H | V | Ra |
| ECX15 ECX16 ECX17 ECX18 |
XL | 5.08 | 50° | 1.35 | 1.27 | 2.3 | 1.03 | — |
| L | 9.525 | 40° | 3.2 | 1.9 | 3.7 | 1.8 | — | |
| H | 12.7 | 40° | 4.4 | 2.29 | 4.5 | 2.21 | — | |
| T5 | 5 | 40° | 1.8 | 1.2 | 2.3 | 1.1 | — | |
| T10 | 10 | 40° | 3.5 | 2.5 | 4.7 | 2.2 | — | |
| S3M* | 3 | — | 1.95 | 1.14 | 2.4 | 1.26 | 1.95 | |
| S5M | 5 | — | 3.25 | 1.91 | 3.6 | 1.69 | 3.25 | |
| S8M | 8 | — | 5.2 | 3.05 | 5.3 | 2.25 | 5.2 |
带*规格仅适用ECX15/18。
-
