图片仅供参考，请以已选的规格为准
怡合达 同步带 进口/国产 ECX21-28 聚氨酯 凯夫拉 尼龙帆布 接驳型 白色 绿色帆布 PCS
条件筛选：
主体材质 聚氨酯
产品名称 聚氨酯同步带
产地 进口
皮带形状 接驳型
芯线材质 凯夫拉芯线
种类筛选 同步带
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
是否贴布
产品选型
皮带类型
皮带公称宽度
齿数
60~2000
/1
颜色
技术图档
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
使用温度 |
|||
| ①本体 | ②芯线 | ③帆布 | ||||
| ECX21 | 进口 | 标准型 | 聚氨酯 | 凯夫拉 芯线 |
— | -20~70℃ |
| ECX23 | 背面贴布型 | 尼龙帆布 | ||||
| ECX24 | 两面贴布型 | |||||
| ECX25 | 国产 | 标准型 | — | |||
| ECX27 | 背面贴布型 | 尼龙帆布 | ||||
| ECX28 | 两面贴布型 | |||||
接驳处无接缝，芯线未连接，通过热接两端。
玻璃纤维芯线同步带适用于背面张紧轮机构。
加强芯线可保证其在转动中仍然保持良好的运动能力，传动可靠，尺寸稳定。
背面贴布可降低与传送物之间的摩擦，两面贴布可降低与传送物或带轮之间的摩擦，降低噪音。
选型表
| 皮带宽度(mm) | 公差 |
| 3~30 | ±0.5 |
| 31~50 | ±0.8 |
皮带长度公差为：0~2个齿。
同轴配对使用工况，需说明清楚
例：同轴2条同步带使用
需备注：ECX21-S5M-100-450(2条配对共10套。
配对条数与宽度有关，部分规格无法配对生产。
同步带分切部分存在芯线槽，属正常工艺，如有特殊需求请备注：ECX21-S5M-100-400(原始边)。
因涉及专属定制，交期对应延长。

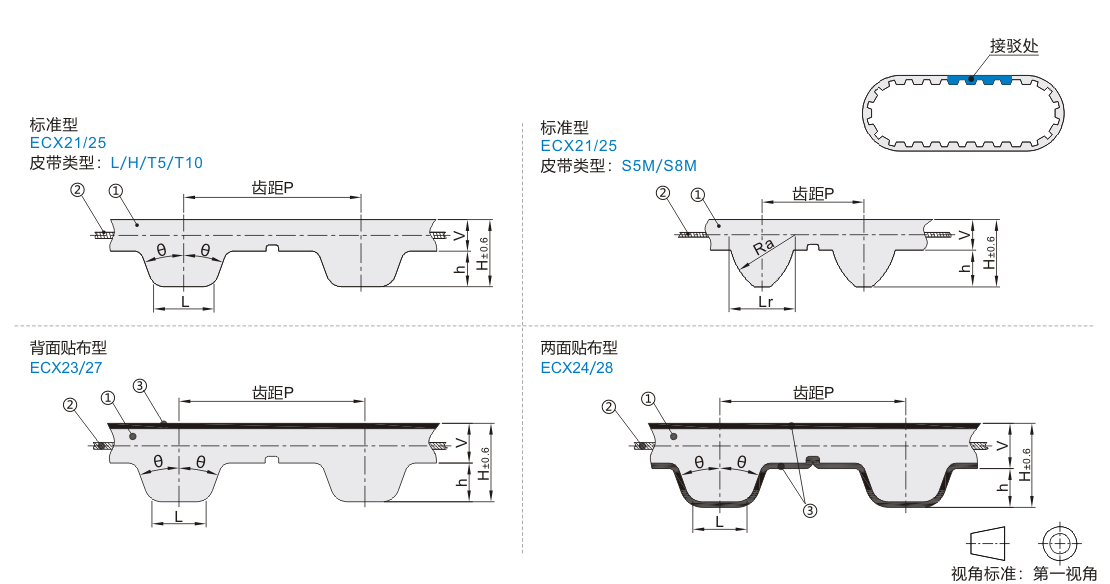

参数图
选型表
全长计算公式=齿数×齿距。
| 代码 | 齿型 | 齿距 | 2θ | L(Lr) | h | H | V | Ra |
| ECX21 ECX23 ECX24 |
L | 9.525 | 40° | 3.2 | 1.9 | 3.6 | 1.7 | — |
| H | 12.7 | 40° | 4.4 | 2.3 | 4.3 | 2 | — | |
| T5 | 5 | 40° | 1.8 | 1.2 | 2.2 | 1 | — | |
| T10 | 10 | 40° | 3.5 | 2.5 | 4.5 | 2 | — | |
| S5M | 5 | — | 3.25 | 1.85 | 3.35 | 1.5 | 3.25 | |
| S8M | 8 | — | 5.2 | 3.05 | 5.3 | 2.25 | 5.2 |
| 代码 | 齿型 | 齿距 | 2θ | L(Lr) | h | H | V | Ra |
| ECX25 ECX27 ECX28 |
L | 9.525 | 40° | 3.2 | 1.9 | 3.7 | 1.8 | — |
| H | 12.7 | 40° | 4.4 | 2.29 | 4.5 | 2.21 | — | |
| T5 | 5 | 40° | 1.8 | 1.2 | 2.3 | 1.1 | — | |
| T10 | 10 | 40° | 3.5 | 2.5 | 4.7 | 2.2 | — | |
| S5M | 5 | — | 3.25 | 1.91 | 3.6 | 1.69 | 3.25 | |
| S8M | 8 | — | 5.2 | 3.05 | 5.3 | 2.25 | 5.2 |
-
