怡合达自营梯形齿同步轮 T5型齿距5.0 标准型

条件筛选：

性价比标准型

带轮槽型（齿距） T5（5.0）

有无法兰有

种类筛选同步轮

产品型号：

请先点击左下侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

引导式选型

SKU信息

3D模型

3D图库

常规选型

图纸选型

型号：

型号筛选

未生成型号，还有 14 项未选择

代码

参数选型

材质

皮带宽度

表面处理

产品选型

齿数

带轮形状

轴孔规格

内径d(mm)

台阶孔内径Z(mm)

5~76

/1

台阶孔深度J(mm)

2~42

/0.1

左端台阶孔内径Q(mm)

5~76

/1

右端台阶孔内径R(mm)

5~76

/1

左端台阶孔深度S(mm)

3~14

/1

右端台阶孔深度T(mm)

3~14

/1

技术图档

3D预览

可选加工参数

产品简介

材质图

参数图

材质图

代码	带轮类型	皮带宽度	齿距	材质		表面处理
				带轮	法兰
EAP01	T5100	10	5.0	铝合金	铝合金	本色阳极氧化
EAP02						黑色阳极氧化
EAP03						喷砂镀镍
EAP12				S45C	SPCC	发黑
EAP13						喷砂镀镍
EAP21	T5150	15		铝合金	铝合金	本色阳极氧化
EAP22						黑色阳极氧化
EAP23						喷砂镀镍
EAP32				S45C	SPCC	发黑
EAP33						喷砂镀镍
EAP41	T5200	20		铝合金	铝合金	本色阳极氧化
EAP42						黑色阳极氧化
EAP43						喷砂镀镍
EAP52				S45C	SPCC	发黑
EAP53						喷砂镀镍
EAP61	T5250	25		铝合金	铝合金	本色阳极氧化
EAP62						黑色阳极氧化
EAP63						喷砂镀镍
EAP72				S45C	SPCC	发黑
EAP73						喷砂镀镍

P·N·C螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
5	M3	M3x3
6~12	M4	M4x3
12.7~17	M5	M5x4
18~30	M6	M6x5
31~45	M8	M8x6

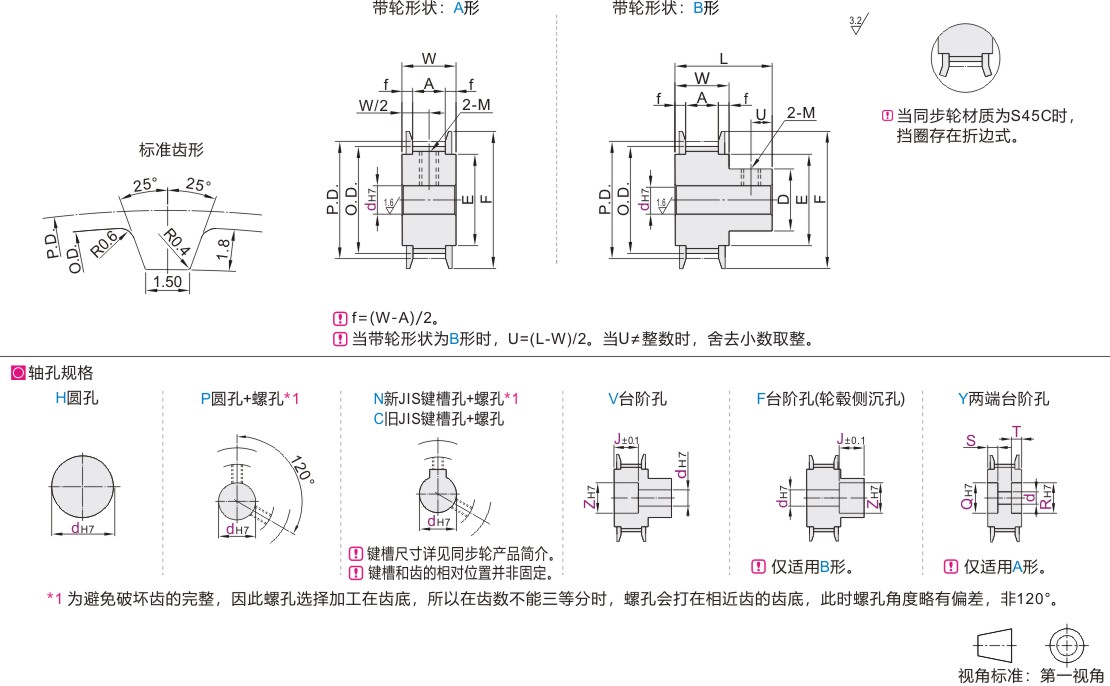

参数图

选型表

型号

带轮
形状

轴孔规格

轴孔规格dH7(最小单位1)

轴孔V、F

轴孔Y
(最小单位1)

P.D.

O.D.

D

F

E

带轮公称
宽度

代码

齿数

A形

B形

Z(最小单位1)

J
(最小单位0.1)

H

P

N∙C

V

Y

H

P

N∙C

V∙F

A形

B形

Q∙R

S∙T

A

W

L

铝合金
EAP01-T5100
EAP02-T5100
EAP03-T5100
EAP21-T5150
EAP22-T5150
EAP23-T5150
EAP41-T5200
EAP42-T5200
EAP43-T5200
EAP61-T5250
EAP62-T5250
EAP63-T5250

S45C
EAP12-T5100
EAP13-T5100
EAP32-T5150
EAP33-T5150
EAP52-T5200
EAP53-T5200
EAP72-T5250
EAP73-T5250

12

A

H

P

N

C

V

F

Y

6~8

5~8

—

5~6

5~6

—

—

—

—

7~8

—

A形时
2.0≤J≤W-2.0

B形时
2.0≤J≤L-2.0

7~8

—

19.10

18.25

—

24

12

皮带宽度10
T5100
A:11
W:16
L:28

皮带宽度15
T5150
A:17
W.22
L:34

皮带宽度20
T5200
A:22
W:27
L:39

皮带宽度25
T5250
A:27
W:32
L:44

14

A
B

6~12

5~10

5~10

5~10

6~10

5~8

5~8

7~14

7~10

7~14

22.28

21.45

14

26

16

15

6~14

5~10

8·10

5~12

5~12

6~10

5~9

5~9

5~14

7~11

5~14

3~14
S+T≤W-3

23.87

23.05

15

28

18

16

7~16

6~12

8~11

6~14

6~14

7~12

6~11

8

6~11

8~16

8~13

8~16

25.46

24.60

17

32

20

18

7~18

6~12

8~12

6~16

6~16

7~14

6~12

8·10

7~13

8~18

9~16

8~18

28.65

27.80

19

33

22

20

7~20

6~16

8~14

6~18

6~18

7~15

6~12

8·10

7~13

8~20

9~16

8~20

31.83

31.00

36

24

22

7~23

7~18

8~16

7~21

7~21

7~19

7~16

8~12

7~18

9~23

9~20

9~23

35.01

34.25

24

40

27

24

7~26

7~20

8~18

7~24

7~24

7~22

7~17

8~14

7~21

9~26

9~23

9~26

38.20

37.40

27

45

30

25

7~26

7~20

8~19

7~24

7~24

7~22

7~17

8~14

7~21

9~26

9~23

9~26

39.79

39.00

26

8~31

8~23

8~21

8~29

8~29

8~27

8~21

8~17

8~25

10~31

10~27

10~31

41.38

40.60

31

48

35

28

8~31

8~24

8~23

8~29

8~29

8~27

8~22

8~17

8~26

10~31

10~28

10~31

44.56

43.75

32

30

10~32

10~26

10~26

10~30

10~30

10~28

10~23

10~17

10~27

12~32

12~29

12~32

47.75

46.95

33

52

36

32

10~36

10~28

10~28

10~34

10~34

10~32

10~27

10~21

10~31

12~36

12~33

12~36

50.93

50.10

37

55

40

34

10~41

10~30

10~30

10~39

10~39

10~36

10~30

10~23

10~34

12~41

12~36

12~41

54.11

53.25

40

61

45

36

10~41

10~30

10~30

10~39

10~39

10~36

10~30

10~23

10~34

12~41

12~36

12~41

57.30

56.45

40

10~46

10~38

10~38

10~44

10~44

10~42

10~35

10~30

10~41

12~46

12~43

12~46

63.66

62.85

47

67

50

44

12~54

12~42

12~40

12~52

12~52

12~46

12~38

12~31

12~44

14~54

14~46

14~54

70.03

69.20

50

74

58

48

12~59

12~47

12~40

12~57

12~57

12~55

12~45

12~40

12~54

14~59

14~56

14~59

76.39

75.55

60

83

63

50

12~63

12~45

12~45

12~61

12~61

12~59

12~47

12~44

12~57

14~63

14~59

14~63

79.58

78.75

63

87

67

60

12~72

12~50

12~50

12~74

12~74

12~71

12~50

12~50

12~69

14~76

14~71

14~76

95.49

94.65

75

99

80

轴孔规格H、V、F、Y时，无螺孔.。孔径9不适用轴孔规格N。孔径6.35仅适用轴孔规格H、P、V、F。孔径8、9、11、13、14、17、21 ~29、31、32不适用轴孔规格C。
“可选加工 ”见同步轮产品简介。选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。

键槽尺寸

C：旧JIS键槽尺寸表

dH7
轴孔径·符号

bF7

t公差

C-d10

4

+0.022
+0.010

1.5

+0.1
0

C-d12

C-d15

5

2

C-d16

C-d18

C-d19

C-d20

C-d30

7

+0.028
+0.013

3

C-d33

10

3.5

C-d34

C-d35

C-d36

C-d37

C-d38

C-d39

C-d40

C-d41

12

+0.034
+0.016

C-d42

C-d43

C-d44

C-d45

C-d50

N：新JIS（B1301）键槽尺寸表

公称型号	dH7		bJS9						t公差
N-d8	8	+0.015 0	3			±0.0125			1.4		+0.1 0
N-d10	10		3			±0.0125			1.4
N-d10K	10		4			±0.015			1.8
N-d11	11	+0.018 0
N-d12	12
N-d12.7	12.7		5						2.3
N-d13	13
N-d14	14
N-d15	15
N-d16	16
N-d17	17
N-d18	18		6						2.8
N-d19	19	+0.021 0
N-d20	20
N-d21	21
N-d22	22
N-d23	23		8			±0.018			3.3		+0.20
N-d24	24
N-d25	25
N-d26	26
N-d27	27
N-d28	28
N-d29	29
N-d30	30
N-d31	31	+0.025 0	10
N-d32	32
N-d33	33
N-d34	34
N-d35	35
N-d36	36
N-d37	37
N-d38	38
N-d39	39		12			±0.021			3.3
N-d40	40
N-d41	41
N-d42	42
N-d43	43
N-d44	44
N-d45	45		14						3.8
N-d46	46
N-d47	47
N-d48	48
N-d49	49
N-d50	50
N-d51	51	+0.030 0	16						4.3
N-d52	52
N-d53	53
N-d54	54
N-d55	55
N-d56	56
N-d57	57
N-d58	58
N-d59	59		18						4.4
N-d60	60
N-d61	61
N-d62	62
N-d63	63
N-d64	64
N-d65	65
N-d66	66		20			±0.025			4.9
N-d67	67
N-d68	68
N-d69	69
N-d70	70
N-d71	71
N-d72	72
N-d73	73
N-d74	74
N-d75	75
N-d76	76		22						5.4
N-d77	77
N-d78	78
N-d79	79
N-d80	80
