        怡合达自营 梯形齿同步轮 T10型 齿距10.0 标准型

        条件筛选：

        性价比 标准型
        带轮槽型（齿距） T10（10.0）
        有无法兰 有
        种类筛选 同步轮

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 14 项未选择

            代码

            参数选型

            材质

            皮带宽度

            表面处理

            产品选型

            齿数

            带轮形状

            轴孔规格

            内径d(mm)

            台阶孔内径Z(mm)

            10~95
            /1

            台阶孔深度J(mm)

            3~67
            /0.1

            左端台阶孔内径Q(mm)

            10~95
            /1

            右端台阶孔内径R(mm)

            10~95
            /1

            左端台阶孔深度S(mm)

            3~17
            /1

            右端台阶孔深度T(mm)

            3~17
            /1

            技术图档

            3D预览

            可选加工参数

            产品简介

            材质图

            参数图

            材质图
            代码 带轮
            类型            		 皮带
            宽度            		 齿距 材质 表面处理
            带轮 法兰
            EAR01 T10150 15 10.0 铝合金 铝合金 本色阳极氧化
            EAR02 黑色阳极氧化
            EAR03 喷砂镀镍
            EAR09 S45C SPCC 发黑
            EAR10 喷砂镀镍
            EAR15 T10200 20 铝合金 铝合金 本色阳极氧化
            EAR16 黑色阳极氧化
            EAR17 喷砂镀镍
            EAR23 S45C SPCC 发黑
            EAR24 喷砂镀镍
            EAR29 T10250 25 铝合金 铝合金 本色阳极氧化
            EAR30 黑色阳极氧化
            EAR31 喷砂镀镍
            EAR37 S45C SPCC 发黑
            EAR38 喷砂镀镍
            EAR43 T10300 30 铝合金 铝合金 本色阳极氧化
            EAR44 黑色阳极氧化
            EAR45 喷砂镀镍
            EAR51 S45C SPCC 发黑
            EAR52 喷砂镀镍
            EAR57 T10400 40 铝合金 铝合金 本色阳极氧化
            EAR58 黑色阳极氧化
            EAR59 喷砂镀镍
            EAR65 S45C SPCC 发黑
            EAR66 喷砂镀镍
            EAR71 T10500 50 铝合金 铝合金 本色阳极氧化
            EAR72 黑色阳极氧化
            EAR73 喷砂镀镍
            EAR79 S45C SPCC 发黑
            EAR80 喷砂镀镍



            轴孔P·N·C螺孔尺寸表

            轴孔内径
            dH7

            		 M

            附件
            紧定螺钉
            8~12 M4 M4x3
            12.7~17 M5 M5x4
            18~30 M6 M6x5
            31~45 M8 M8x6
            46~65 M10 M10x8

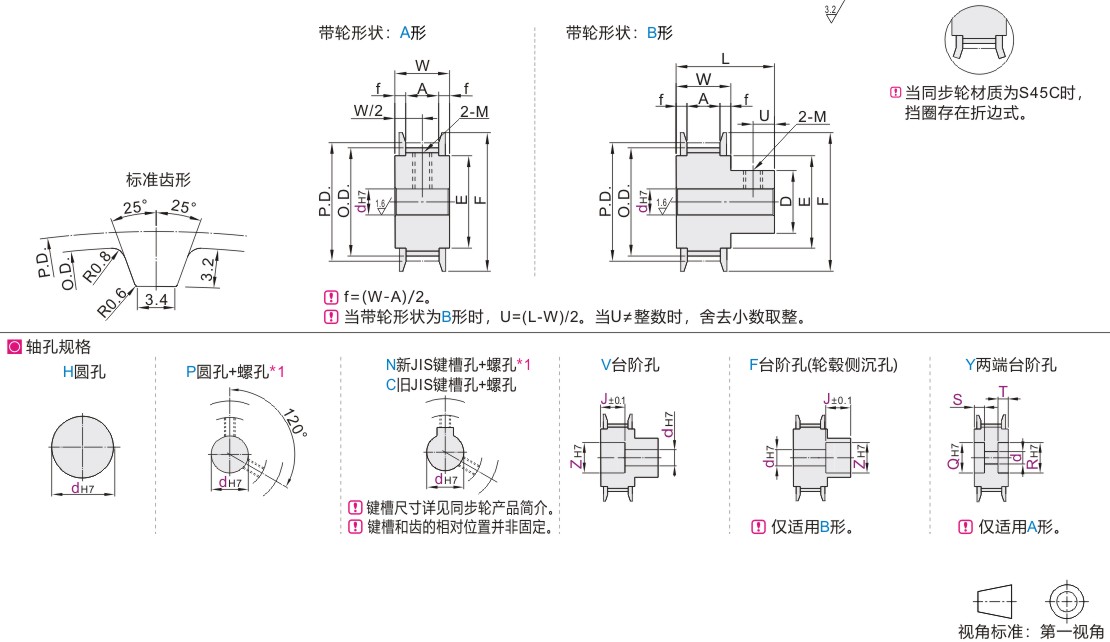

            参数图



            选型表

            型号
            		 带轮
            形状
            		 轴孔
            规格
            		 轴孔规格dH7(最小单位1)
            		 轴孔V、F
            		 轴孔Y
            (最小单位1)
            		 P.D.
            		 O.D.
            		 D
            		 F
            		 E
            		 带轮公称
            宽度
            A形 B形 Z(最小单位1) J
            (最小单位0.1)
            代码 齿数 H P N∙C V Y H P N∙C V∙F A形 B形 Q∙R S∙T A W L

            铝合金
            EAR01-T10150  EAR43-T10300
            EAR02-T10150  EAR44-T10300
            EAR03-T10150  EAR45-T10300
            EAR15-T10200  EAR57-T10400
            EAR16-T10200  EAR58-T10400
            EAR17-T10200  EAR59-T10400
            EAR29-T10250  EAR71-T10500
            EAR30-T10250  EAR72-T10500
            EAR31-T10250  EAR73-T10500
            S45C
            EAR09-T10150  EAR51-T10300
            EAR10-T10150  EAR52-T10300
            EAR23-T10200  EAR65-T10400
            EAR24-T10200  EAR66-T10400
            EAR37-T10250  EAR79-T10500
            EAR38-T10250  EAR80-T10500

            		 12  A H
            P
            N
            C
            V
            F
            Y            		 8~23 10~18 8~17 8~21 8~21 — — — — 10~23 —

            A形时
            3.0≤J≤W-3.0

            B形时
            3.0≤J≤L-3.0

            		 10~23 3~17
            S+T≤W-3            		 38.20  36.35  — 40  27

            皮带宽度15
            T10150
            A:17 W:22
            L:37

            皮带宽度20
            T10200
            A:22 W.27
            L:42

            皮带宽度25
            T10250
            A:27 W:32
            L:47(52)*

            皮带宽度30
            T10300
            A:32 W.37
            L:52(57)

            皮带宽度40
            T10400
            A:43 W:48
            L:61(63)*

            皮带宽度50
            T10500
            A:53 W:58
            L:70*
            14
            A
            B            		 10~31 10~26 10~20 10~29 10~29 12~28 10~22 10~17 10~26 12~31 12~28 12~31 44.56 42.70 32 48 35
            15  10~32 10~26 10~22 10~30 10~30 12~29 10~23 10~17 10~27 12~32 12~29 12~32 47.75  45.90  33  52  36
            16  12~36 12~30 12~26 12~34 12~34 12~33 12~27 12~21 12~31 14~36 14~33 14~36 50.93  49.05  37  58  40
            18  12~41 12~30 12~30 12~39 12~39 12~36 12~30 12~23 12~34 14~41 14~36 14~41 57.30  55.45  40  61  45
            20  12~46 12~40 12~36 12~44 12~44 12~43 12~35 12~29 12~41 14~46 14~43 14~46 63.66  61.80  47  67  50
            22  12~56 12~48 14~43 12~54 12~61 12~46 12~38 12~31 12~44 14~56 14~46 14~56 70.03  68.15  50  80  60
            24 12~63 12~50 14~44 12~61 12~61 12~56 12~46 12~40 12~54 14~63 14~56 14~63 76.39  74.55 60 87 67
            25 12~63 14~50 14~47 12~61 12~61 12~59  12~49  12~43 12~57  14~63 14~59 14~63 79.58 77.70 63
            26  12~63 14~50 14~50 12~61 12~61 12~59 12~49 12~43 12~57 14~63 14~59 14~63  82.76   80.90   63
            28  12~71 16~57 16~50 12~66 12~64 12~66 12~56 12~46 12~64 14~68 14~66 14~68 89.13  87.25  70  95  75
            30  12~76 16~65 16~50 12~74 12~74 12~71 12~61 12~50 12~69 14~76 14~71 14~76 95.49  93.65  75  104  84
            32  20~80 20~70 20~55 20~80 20~80 20~80 20~65 20~55 20~79 25~82 22~81 25~82 101.86  100.00  85  111  90
            34  20~80 20~70 20~55 20~80 20~80 20~84 20~70 20~55 20~82 22~92 22~86 22~92 108.23  106.4  90  115  95
            36  20~85 20~70 20~55 20~83 20~83 20~85 20~70 20~55 20~83 25~94 25~91 25~94 114.59  112.75  95  123  102
            40 20~85 20~70 20~55 20~83 20~83 20~85 20~70 20~55 20~83 25~95 25~95 25~95 127.32 125.45 100 135 115
            44  20~85 20~70 20~55 20~83 20~83 20~85 20~70 20~55 20~83 25~95 25~95 25~95 140.06  138.20  152  130
            48  20~85 20~70 20~55 20~83 20~83 20~85 20~70 20~55 20~83 25~95 25~95 25~95 152.79  150.95  160  140
            50  20~85 20~70 20~55 20~83 20~83 20~85 20~70 20~55 20~83 22~95 22~95 22~95 159.15  157.3  170  150
            60  20~85 20~70 20~55 20~83 20~83 20~85 20~70 20~55 20~83 22~95 22~95 22~95 190.99  189.1  200  180



            选择轴孔规格H、V、F、Y时,无螺孔。  孔径6.35仅适用轴孔规格H、P、V、F。  孔径9不适用轴孔规格N。 *齿数44~60只适用于L( )内的尺寸。
            选购新JIS键槽孔+螺孔的轴孔直径10时 ，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。
            “可选加工 ”见同步轮产品简介。        孔径8、9、11、13、14、17、21~29、31、32、46~49不适用轴孔规格C。



            键槽尺寸





            C：旧JIS键槽尺寸表

            dH7
            轴孔径·符号            		 bF7 t公差
            C-d10 4  +0.022
            +0.010            		 1.5  +0.1
            0
            C-d12
            C-d15 5  2
            C-d16
            C-d18
            C-d19
            C-d20
            C-d30 7  +0.028
            +0.013            		 3
            C-d33 10  3.5
            C-d34
            C-d35
            C-d36
            C-d37
            C-d38
            C-d39
            C-d40
            C-d41 12  +0.034
            +0.016
            C-d42
            C-d43
            C-d44
            C-d45
            C-d50



            N：新JIS（B1301）键槽尺寸表

            公称型号 dH7
            		 bJS9 t公差
            N-d8 8 +0.015
            0            		 3 ±0.0125 1.4 +0.1
            0
            N-d10 10
            N-d10K 10 4 ±0.015 1.8
            N-d11 11 +0.018
            0
            N-d12 12
            N-d12.7 12.7 5 2.3
            N-d13 13
            N-d14 14
            N-d15 15
            N-d16 16
            N-d17 17
            N-d18 18 6 2.8
            N-d19 19 +0.021
            0
            N-d20 20
            N-d21 21
            N-d22 22
            N-d23 23 8 ±0.018 3.3 +0.20
            N-d24 24
            N-d25 25
            N-d26 26
            N-d27 27
            N-d28 28
            N-d29 29
            N-d30 30
            N-d31 31 +0.025
            0            		 10
            N-d32 32
            N-d33 33
            N-d34 34
            N-d35 35
            N-d36 36
            N-d37 37
            N-d38 38
            N-d39 39 12 ±0.021 3.3
            N-d40 40
            N-d41 41
            N-d42 42
            N-d43 43
            N-d44 44
            N-d45 45 14 3.8
            N-d46 46
            N-d47 47
            N-d48 48
            N-d49 49
            N-d50 50
            N-d51 51 +0.030
            0            		 16 4.3
            N-d52 52
            N-d53 53
            N-d54 54
            N-d55 55
            N-d56 56
            N-d57 57
            N-d58 58
            N-d59 59 18 4.4
            N-d60 60
            N-d61 61
            N-d62 62
            N-d63 63
            N-d64 64
            N-d65 65
            N-d66 66 20 ±0.025 4.9
            N-d67 67
            N-d68 68
            N-d69 69
            N-d70 70
            N-d71 71
            N-d72 72
            N-d73 73
            N-d74 74
            N-d75 75
            N-d76 76 22 5.4
            N-d77 77
            N-d78 78
            N-d79 79
            N-d80 80
