        怡合达自营 免键梯形齿同步轮 XL型 齿距5.08 无定心功能 标准型

        条件筛选：

        带轮槽型（齿距） XL（5.08）
        定心功能 无
        皮带宽度 12.7
        种类筛选 免键同步带轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码

            带轮
            类型

            		 皮带
            宽度            		 齿距 材质 表面处理 使用胀套
            带轮 法兰 胀套 带轮 法兰 胀套
            ECA01 XL050 12.7 5.08 铝合金 铝合金 S45C 本色阳极氧化 发黑 见同步轮概要
            ECA03 S45C SPCC 发黑

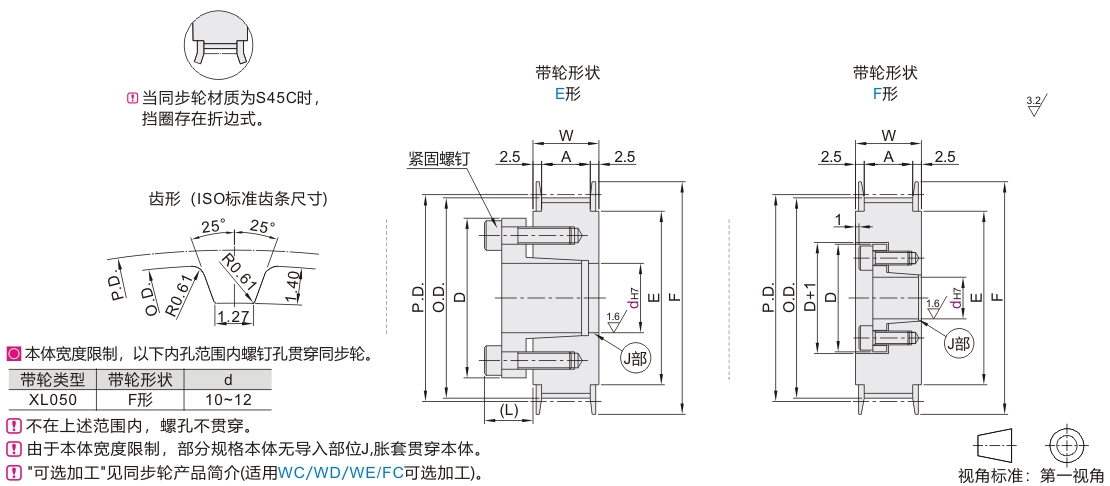

            参数图



            选型表

            型号
            		 带轮
            形状
            		 轴孔规格dH7(根据胀套孔径尺寸表选择)
            		 P.D.
            		 O.D.
            		 F
            		 E
            		 A
            		 W
            XL050
            代码 齿数 E形
            CT胀套            		 F形
            CH胀套
            ECA01-XL050
            ECA03-XL050            		 20 E 8 — 32.34 31.83 40 27 XL050
            A:14
            W:19
            21 33.96 33.45
            22 E
            F            		 8 8 35.57 35.07 45 30
            24 38.81 38.30
            25 8·10·11·12 8·10·11 40.43 39.92 48 35
            26 42.04 41.53
            28 8~17 8~12 45.28 44.77 55 40
            30 10~17 10~12 48.51 48.00
            32 10~18 10~12 51.74 51.24 61 45
            34 54.98 54.47
            36 10~22 10~12 58.21 57.70 67 50
            38 61.45 60.94
            40 10~30 10~12 64.68 64.17 74 58
            42 67.91 67.41
            44 10~32 10~12 71.15 70.64 80 60
            46 74.38 73.87
            48 77.62 77.11 87 67
            50 80.85 80.34
            60 97.02 96.51 104 84
            72 116.43 115.92 123 102



            胀套孔径尺寸

            dH7
            		 容许最大扭矩N·m
            		 D (L)
            CT胀套 CH胀套 CT胀套 CH胀套
            8 16 8.5 25.5 24.5 8.5
            10 39 18 30 29 10.5
            11 43 20 31 30
            12 48 23 32 31
            14 73 — 35 — 12
            15 78 36
            16 83 37 13
            17 88 38
            18 154 43 14
            19 163 45
            20 171 — 46 — 14
            22 186 48
            24 206 50
            25 216 52
            28 353 54 15.5
            30 382 57
            32 412 59 16.5
