        怡合达自营 免键梯形齿同步轮 L型 齿距9.525 无定心功能 标准型

        条件筛选：

        带轮槽型（齿距） L（9.525）
        定心功能 无
        种类筛选 免键同步带轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码
            		 带轮
            类型
            		 皮带
            宽度
            		 齿距
            		 材质
            		 表面处理
            		 使用胀套
            带轮 法兰 胀套 带轮 法兰 胀套
            ECB01 L050 12.7 9.525 铝合金 铝合金 S45C 本色阳极氧化 发黑 见同步轮概要
            ECB03 S45C SPCC 发黑
            ECB04 喷砂镀镍
            ECB11 L075 19.1 铝合金 铝合金 本色阳极氧化 发黑
            ECB13 S45C SPCC 发黑
            ECB14 喷砂镀镍
            ECB21 L100 25.4 铝合金 铝合金 本色阳极氧化 发黑
            ECB23 S45C SPCC 发黑
            ECB24 喷砂镀镍
            ECB31 L150 38.1 铝合金 铝合金 本色阳极氧化 发黑
            ECB33 S45C SPCC 发黑
            ECB34 喷砂镀镍



            本体宽度限制，以下内孔范围内螺钉孔贯穿同步轮。

            带轮类型 E形 F形
            L050 d=38 d=10~12
            L075 — d=20~32



            ECB21/23/24选择F形时，轴孔径10~25适用CT胀套，28~35适用CH胀套。

            不在上述范围内，螺孔不贯穿。
            由于本体宽度限制，部分规格本体无导入部位J,胀套贯穿本体。
            “可选加工”见同步轮产品简介(适用WC/WD/WE/FC可选加工)。

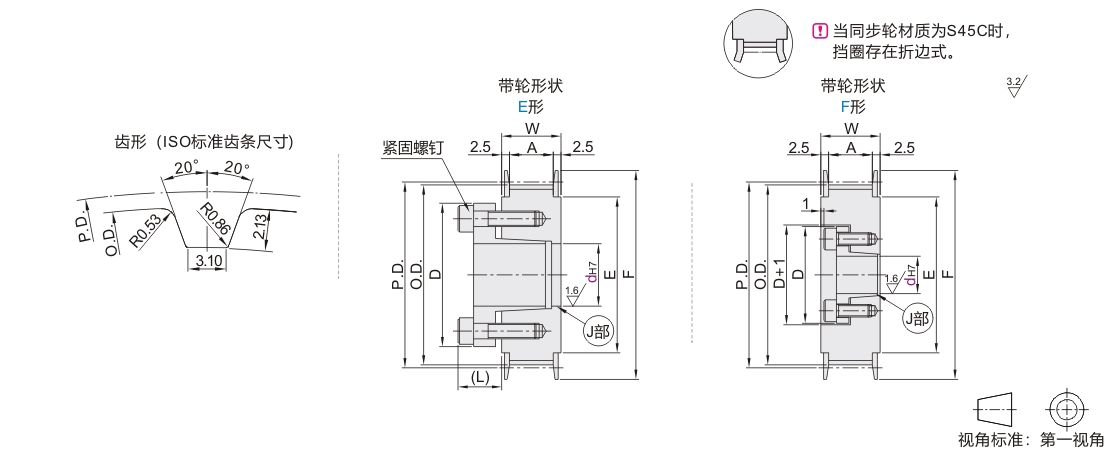

            参数图



            选型表

            型号 带轮
            形状            		 轴孔规格dH7(根据胀套孔径尺寸表选择) P.D. O.D. F E A W
            L050 L075 L100 L150
            代码 齿数 E形
            CT胀套            		 F形
            CH胀套            		 E形
            CT胀套            		 F形
            CH胀套            		 E形
            CT胀套
            F形
            (CT胀套)
            (CH胀套)
            		 E形
            CT胀套            		 F形
            CT胀套
            ECB01-L050
            ECB03-L050
            ECB04-L050
            ECB11-L075
            ECB13-L075
            ECB14-L075
            ECB21-L100
            ECB23-L100
            ECB24-L100
            ECB31-L150
            ECB33-L150
            ECB34-L150            		 14 E
            F            		 8~12 8·10 10~12 8·10 10~12 — 11.12 — 42.45 41.68 48 35 L050
            A:14
            W:19

            L075
            A:21
            W:26

            L100
            A:27
            W:32

            L150
            A:40
            W:45
            15 10·11 11·12 45.48 44.72
            16 10~17 10~12 10~17 10~15 10~17 10~15 11~17 11~15 48.51 47.75 55 40
            17 51.54 50.78
            18 10~17 10~17 11~17 54.57 53.81 61 45
            19 12~17 12 12~17 12~17 12~17 12~17 12~17 12~17 57.61 56.84 67 50
            20 60.64 59.88
            21 12~25 12~25 12~25 12~25 12~25 12~25 12~25 63.67 62.91 70 56
            22 66.70 65.94 80 60
            24 12~30 12~30 12~30 12~30 12~30 12~30 12~30 72.77 72.00 87 67
            25 12~32 12~32 12~32
            		 12~32 12~32 12~32 12~32 75.80 75.04
            26 78.83 78.07
            28 12~35 12~35 12~35
            		 12~35 12~35 84.89 84.13 95 75
            30 12~42 12~42
            		 12~42 90.96 90.20 99 80
            32 97.02 96.26 104 84
            34 103.08 102.32 111 90
            36 15~32 — 15~42 15~32 15~42 15~35 15~42 15~35 109.15 108.39 123 102
            38 115.21 114.45 127 105
            40 121.28 120.51 131 110
            42 16~38 16~50 16~32 16~50 16~35 — — 127.34 126.58 135 115
            44 133.40 132.64 140 120
            48 145.53 144.77 152 130
            50 151.60 150.83 160 140


            胀套孔径尺寸

            dH7 容许最大扭矩N·m
            		 D
            		 (L)
            CT胀套 CH胀套 CT胀套 CH胀套
            8 16 8.5 25.5 24.5 8.5
            10 39 18 30 29 10.5
            11 43 20 31 30
            12 48 23 32 31
            14 73 37 35 36 12
            15 78 39 36 37
            16 83 42 37 38 13
            17 88 45 38 39
            18 154 48 43 40 14
            19 163 49 45 42
            20 171 97 46 46
            22 186 110 48 47
            24 206 121 50 49
            25 216 124 52 51
            28 353 141 54 53 15.5
            30 382 149 57 56
            32 412 163 59 58 16.5
            35 451 173 63 61
