        怡合达自营 免键高扭矩圆弧齿同步轮 S5M型 齿距5.0 无定心功能 标准型

        条件筛选：

        带轮槽型（齿距） S5M（5.0）
        定心功能 无
        种类筛选 免键同步带轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码
            		 带轮
            类型
            		 皮带
            宽度
            		 齿距
            		 材质
            		 表面处理
            		 使用胀套
            带轮 法兰 胀套 带轮 法兰 胀套
            ECC01 S5M100 10 5.0 S45C SPCC S45C 发黑 见同步轮
            概要
            ECC02 喷砂镀镍
            ECC05 铝合金 铝合金 本色阳极氧化 发黑
            ECC11 S5M150 15 S45C SPCC S45C 发黑
            ECC12 喷砂镀镍
            ECC15 铝合金 铝合金 本色阳极氧化 发黑
            ECC21 S5M250 25 S45C SPCC S45C 发黑
            ECC22 喷砂镀镍
            ECC25 铝合金 铝合金 本色阳极氧化 发黑

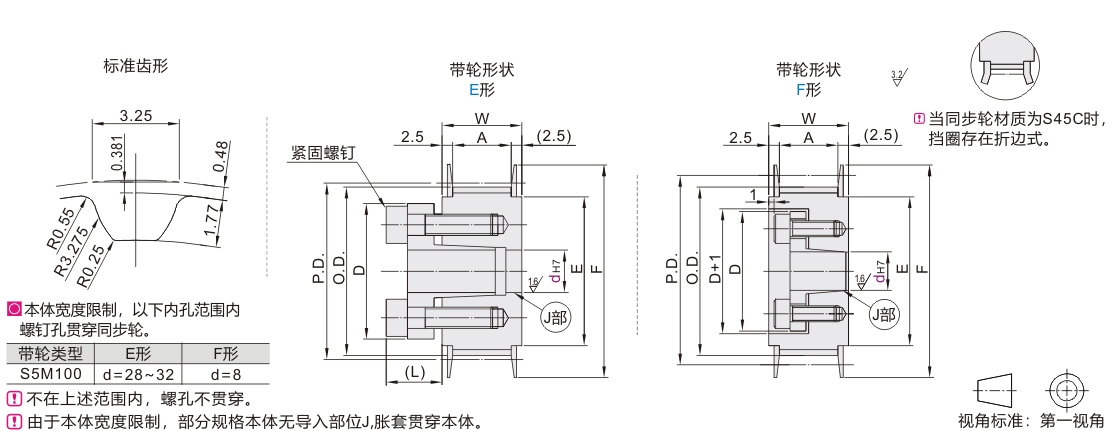

            参数图



            选型表

            型号
            		 带轮
            形状
            		 轴孔规格dH7(根据胀套孔径尺寸表选择)
            		 P.D.
            		 O.D.
            		 F
            		 E
            		 A
            		 W
            S5M100
            		 S5M150
            		 S5M250
            代码 齿数 E形
            (CT胀套)            		 F形
            (CH胀套)            		 E形
            (CT胀套)            		 F形
            (CH胀套)            		 E形
            (CT胀套)            		 F形
            (CH胀套)
            ECC01-S5M100
            ECC02-S5M100
            ECC05-S5M100
            ECC11-S5M150
            ECC12-S5M150
            ECC15-S5M150
            ECC21-S5M250
            ECC22-S5M250
            ECC25-S5M250            		 22

            E


            F

            		 8 — — — — — 35.01 34.05 40 27 S5M100
            A:11
            W:16

            S5M150
            A:17
            W.22

            S5M250
            A:27
            W.32
            24 8·10 8 10 8 10 8 38.20 37.24 45 30
            25 8·10 8 10 8 10 8 39.79 38.83
            26 8~12 8 10~12 8~12 10~12 8~12 41.38 40.42 48 35
            28 8~12 8 10~12 8~12 10~12 8~12 44.56 43.60
            30 10~15 — 10~15 10~12 10~15 10~12 47.75 46.79 52 36
            32 10~17 10~17 10~12 10~17 10~12 50.93 49.97 55 40
            34 10~17 10~17 10~12 10~17 10~17 54.11 53.15 61 45
            36 10~17 10~17 10~12 10~17 10~17 57.30 56.34
            40 10~17 10~17 10~12 10~17 10~17 63.66 62.70 67 50
            44 12~25 12~25 12 12~25 12~25 70.03 69.07 74 58
            48 12~28 12~28 12 12~28 12~28 76.39 75.43 83 63
            50 12~32 12~32 12 12~32 12~32 79.58 78.62 87 67
            60 12~32 12~40 12 12~40 12~35 95.49 94.53 99 80
            72 12~32 12~42 12 12~42 12~35 114.59 113.63 119 100



            胀套孔径尺寸

            dH7 容许最大扭矩N∙m
            		 D
            		 (L)
            CT胀套 CH胀套 CT胀套 CH胀套
            8 16 8.5 25.5 24.5 8.5
            10 39 18 30 29 10.5
            11 43 20 31 30
            12 48 23 32 31
            14 73 37 35 36 12
            15 78 39 36 37
            16 83 42 37 38 13
            17 88 45 38 39
            18 154 48 43 40 14
            19 163 49 45 42
            20 171 97 46 46
            22 186 110 48 47
            24 206 121 50 49
            25 216 124 52 51
            28 353 141 54 53 15.5
            30 382 149 57 56
            32 412 163 59 58 16.5
            35 451 173 63 61
            38 686 — 70 — 19
            40 725 71
            42 757 74 20
