查看大图
常规选型
图纸选型
型号筛选
未生成型号，还有 3 项未选择
代码
参数选型
带轮槽型（齿距）
产品选型
齿数
图片仅供参考，请以已选的规格为准
怡合达自营 棒型同步轮 带轮宽度100 MXL/XL/S2M/S3M/S5M型
条件筛选：
材质 铝合金
表面处理 本色阳极氧化
有无法兰 无
皮带宽度 100
种类筛选 同步轮
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
技术图档
全部型号
3D预览
产品简介
材质图

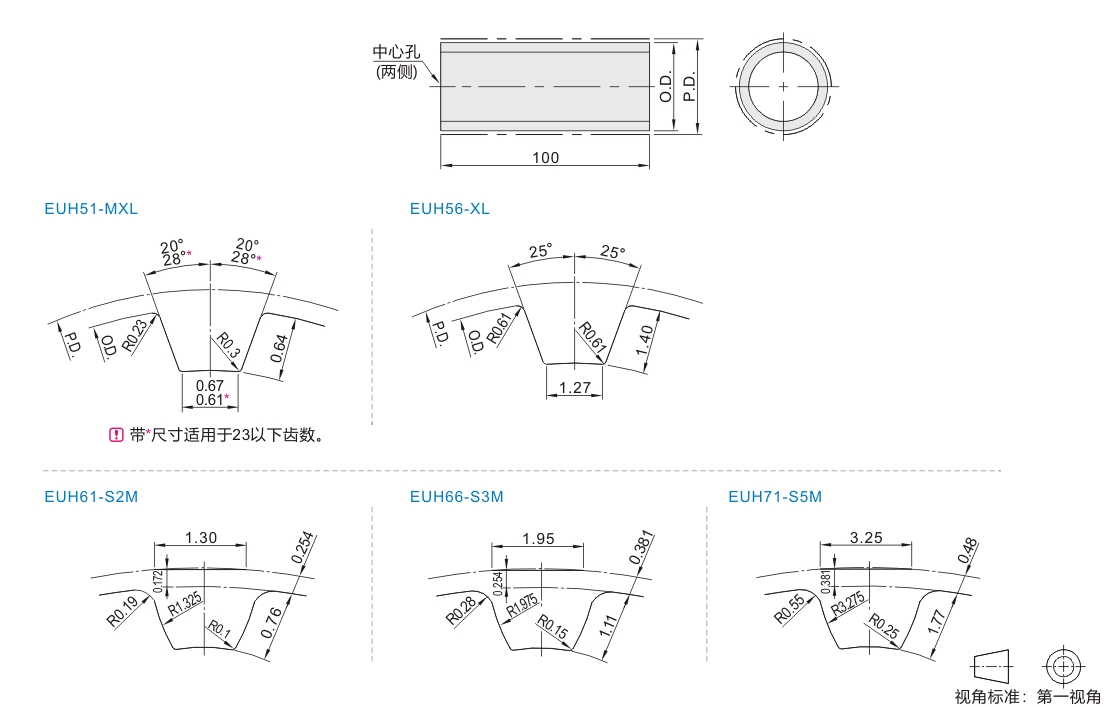

参数图
材质图
| 代码 | 类型 |
材质 | 表面处理 | |
| EUH51 | 棒型 | MXL | 铝合金 | 本色阳极 氧化 |
| EUH56 | XL | |||
| EUH61 | S2M | |||
| EUH66 | S3 M | |||
| EUH71 | S5M | |||
参数图
选型表
EUH51
| 型号 |
P.D. |
O.D. |
|
| 代码 | 齿数 | ||
| EUH51-MXL | 10 | 6.47 | 5.96 |
| 11 | 7.11 | 6.61 | |
| 12 | 7.76 | 7.25 | |
| 13 | 8.41 | 7.90 | |
| 14 | 9.06 | 8.55 | |
| 15 | 9.70 | 9.19 | |
| 16 | 10.35 | 9.84 | |
| 17 | 11.00 | 10.49 | |
| 18 | 11.64 | 11.14 | |
| 19 | 12.29 | 11.78 | |
| 20 | 12.94 | 12.43 | |
| 21 | 13.58 | 13.07 | |
| 22 | 14.23 | 13.72 | |
| 23 | 14.88 | 14.37 | |
| 24 | 15.52 | 15.02 | |
| 25 | 16.17 | 15.66 | |
| 26 | 16.82 | 16.31 | |
| 27 | 17.46 | 16.96 | |
| 28 | 18.11 | 17.60 | |
| 30 | 19.40 | 18.90 | |
| 32 | 20.70 | 20.19 | |
| 34 | 21.99 | 21.48 | |
| 36 | 23.29 | 22.78 | |
| 38 | 24.58 | 24.07 | |
| 40 | 25.87 | 25.36 | |
| 42 | 27.17 | 26.66 | |
| 44 | 28.46 | 27.95 | |
| 46 | 29.75 | 29.24 | |
| 48 | 31.05 | 30.54 | |
| 50 | 32.34 | 31.83 | |
| 60 | 38.81 | 38.30 | |
| 72 | 46.57 | 46.06 | |
EUH56
| 型号 |
P.D. |
O.D. |
|
| 代码 | 齿数 | ||
| EUH56-XL | 16 | 25.87 | 25.36 |
| 18 | 29.11 | 28.60 | |
| 19 | 30.72 | 30.22 | |
| 20 | 32.34 | 31.83 | |
| 22 | 35.57 | 35.07 | |
| 24 | 38.81 | 38.30 | |
| 25 | 40.43 | 39.92 | |
| 26 | 42.04 | 41.53 | |
| 28 | 45.28 | 44.77 | |
| 30 | 48.51 | 48.00 | |
| 32 | 51.74 | 51.24 | |
| 36 | 58.21 | 57.70 | |
| 40 | 64.68 | 64.17 | |
EUH61
| 型号 |
P.D. |
O.D. |
|
| 代码 | 齿数 | ||
| EUH61-S2M | 14 | 8.91 | 8.40 |
| 15 | 9.55 | 9.04 | |
| 16 | 10.19 | 9.68 | |
| 18 | 11.46 | 10.95 | |
| 20 | 12.73 | 12.22 | |
| 22 | 14.01 | 13.50 | |
| 24 | 15.28 | 14.77 | |
| 25 | 15.92 | 15.41 | |
| 26 | 16.55 | 16.04 | |
| 28 | 17.83 | 17.32 | |
| 30 | 19.10 | 18.59 | |
| 32 | 20.37 | 19.86 | |
| 36 | 22.92 | 22.41 | |
| 40 | 25.46 | 24.96 | |
| 44 | 28.01 | 27.50 | |
| 48 | 30.56 | 30.05 | |
| 50 | 31.83 | 31.32 | |
| 60 | 38.20 | 37.69 | |
EUH66
| 型号 |
P.D. |
O.D. |
|
| 代码 | 齿数 | ||
| EUH66-S3M | 14 | 13.37 | 12.61 |
| 15 | 14.32 | 13.56 | |
| 16 | 15.28 | 14.52 | |
| 18 | 17.19 | 16.43 | |
| 20 | 19.10 | 18.34 | |
| 22 | 21.01 | 20.25 | |
| 24 | 22.92 | 22.16 | |
| 25 | 23.87 | 23.11 | |
| 26 | 24.83 | 24.07 | |
| 28 | 26.74 | 25.98 | |
| 30 | 28.65 | 27.89 | |
| 32 | 30.56 | 29.80 | |
| 36 | 34.38 | 33.62 | |
| 40 | 38.20 | 37.44 | |
| 44 | 42.02 | 41.25 | |
| 48 | 45.84 | 45.07 | |
| 50 | 47.75 | 46.98 | |
| 60 | 57.30 | 56.53 | |
EUH71
| 型号 |
P.D. |
O.D. |
|
| 代码 | 齿数 | ||
| EUH71-S5M |
14 | 22.28 | 21.32 |
| 16 | 25.46 | 24.50 | |
| 20 | 31.83 | 30.87 | |
| 24 | 38.20 | 37.24 | |
| 25 | 39.79 | 38.83 | |
| 30 | 47.75 | 46.79 | |
| 32 | 50.93 | 49.97 | |
| 36 | 57.30 | 56.34 | |
| 40 | 63.66 | 62.70 | |
-
