怡合达自营同步轮惰轮单轴承型/中心双轴承型/两侧双轴承型标准型 /

品牌名称：

怡合达

条件筛选：

性价比标准型

轴承数量两侧双轴承

种类筛选同步轮惰轮（带轴承）

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

引导式选型

SKU信息

3D模型

PDF下载

3D图库

技术图档

全部型号

3D预览

可选加工参数

产品简介

产品问答

材质图

参数图

材质图

代码	类型	带轮类型	齿距	材质			表面处理
代码	类型	带轮类型	齿距	本体	法兰	轴承	带轮	法兰
EVD01	单轴承型	MXL	2.032	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化
	单轴承型	XL	5.08
	单轴承型/中心轴承型	L	9.525
	中心轴承型	H	12.7
	单轴承型/中心轴承型	T5	5.0
		T10	10.0
		AT5	5.0
		AT10	10.0
	单轴承型	S2M	2.0
	单轴承型/中心轴承型	S3M	3.0
		S5M	5.0
		S8M	8.0
		H3M	3.0
		H5M	5.0
		H8M	8.0
EVD11●	单轴承型/中心轴承型	L	9.525	S45C	SPCC		发黑	发黑
	中心轴承型	H	12.7
	单轴承型/中心轴承型	S5M	5.0
	单轴承型/中心轴承型	S8M	8.0
EVD12●	单轴承型/中心轴承型	L	9.525				喷砂镀镍	喷砂镀镍
	中心轴承型	H	12.7
	单轴承型/中心轴承型	S5M	5.0
	单轴承型/中心轴承型	S8M	8.0
EVD14	单轴承型	MXL	2.032	SUS304	SUS304	不锈钢	—	—
	单轴承型	XL	5.08
	单轴承型/中心轴承型	L	9.525
	中心轴承型	H	12.7
	单轴承型/中心轴承型	T5	5.0
		T10	10.0
		AT5	5.0
		AT10	10.0
	单轴承型	S2M	2.0
	单轴承型/中心轴承型	S3M	3.0
		S5M	5.0
		S8M	8.0
		H3M	3.0
		H5M	5.0
		H8M	8.0
EVD21●	双轴承型	MXL	2.032	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化
		XL	5.08
		L	9.525
		H	12.7
		T5	5.0
		T10	10.0
		T20	20.0
		AT5	5.0
		AT10	10.0
		AT20	20.0
		S2M	2.0
		S3M	3.0
		S5M	5.0
		S8M	8.0
		H3M	3.0
		H5M	5.0
		H8M	8.0
		H14M	14.0
		S14M	14.0
EVD26●		L	9.525	S45C	SPCC		发黑	发黑
		H	12.7
		T20	20.0
		AT20	20.0
		S5M	5.0
		S8M	8.0
		H14M	14.0
		S14M	14.0
EVD27●		L	9.525				喷砂镀镍	喷砂镀镍
		H	12.7
		T20	20.0
		AT20	20.0
		S5M	5.0
		S8M	8.0
		H14M	14.0
		S14M	14.0
EVD29	双轴承型	MXL	2.032	SUS304	SUS304	不锈钢	—	—
		XL	5.08
		L	9.525
		H	12.7
		T5	5.0
		T10	10.0
		AT5	5.0
		AT10	10.0
		S2M	2.0
		S3M	3.0
		S5M	5.0
		S8M	8.0
		S14M	14.0
		H3M	3.0
		H5M	5.0
		H8M	8.0
		H14M	14.0

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

轴承为压入式。

"可选加工"见同步轮产品简介(适用WC/WD/WE/FC/ZC/PA/MK可选加工)。

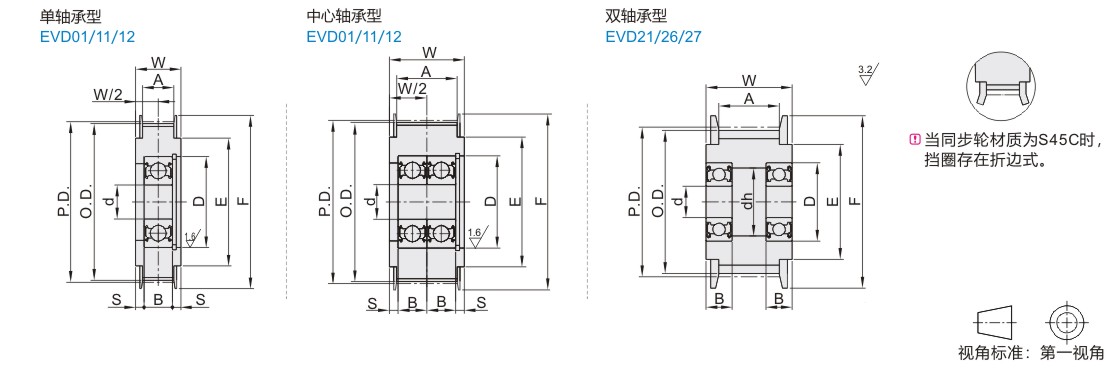

参数图

MXL型-单轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD01 EVD14	20	MXL013	12.94	12.43	18	11	4.5	8.5	2.25	BAF693ZZ×1	3	8	4
		MXL019					6	10	3
	22	MXL013	14.23	13.72	18	11	4.5	8.5	2.25	BAF693ZZ×1	3	8	4
		MXL019					6	10	3
	24	MXL019	15.52	15.02	20	13	6	10	3	BAF693ZZ×1	3	8	4
	30		19.4	18.9	25	16				BAF695ZZ×1	5	13	4
	36		23.29	22.78	28	18
	40	MXL019	25.87	25.36	30	20	6	10	2.5	BAF696ZZ×1	6	15	5
		MXL025					7.5	11.5	3.25
		MXL037					11	15	5
	48	MXL025	31.05	30.54	35	25	7.5	11.5	2.75	BAF626ZZ×1	6	19	6
	48A									BAF698ZZ×1	8
	50	MXL019	32.34	31.84	35	25	6	10	2	BAF698ZZ×1	8	19	6
		MXL025					7.5	11.5	2.75
		MXL037					11	15	4.5
	60	MXL019	38.81	38.3	44	32	6	10	2	BAY6900ZZ×1	10	22	6
		MXL025					7.5	11.5	2.75
		MXL037					11	15	4.5

MXL型-双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD21 EVD29	16	MXL019	10.35	9.84	14	8	6	10	5	BAF673ZZ×2	3	6	2.5
	20	MXL013	12.94	12.43	18	11	4.5	8.5	5	BAF673ZZ×2	3	6	2.5
		MXL019					6	10
		MXL025					7.5	11.5
		MXL037					11	15
		MXL050					14	18
	22	MXL013	14.23	13.72	18	11	4.5	8.5	5	BAF673ZZ×2	3	6	2.5
		MXL019					6	10
		MXL025					7.5	11.5
		MXL037					11	15
		MXL050					14	18
	24	MXL013	15.52	15.02	20	13	4.5	8.5	6	BAF674ZZ×2	4	7	2.5
		MXL019					6	10
		MXL025					7.5	11.5
		MXL037					11	15
		MXL050					14	18
	25	MXL013	16.17	15.66	20	13	4.5	8.5	7	BAF675ZZ×2	5	8	2.5
		MXL019					6	10
		MXL025					7.5	11.5
	30	MXL013	19.4	18.9	25	16	4.5	8.5	6	BAF674ZZ×2	4	7	2.5
		MXL019					6	10
		MXL025					7.5	11.5
		MXL037					11	15
		MXL050					14	18
	30A	MXL019	19.4	18.9	25	16	6	10	8	BAF676ZZ×2	6	10	3
		MXL025					7.5	11.5
		MXL037					11	15
	36	MXL025	23.29	22.78	28	18	7.5	11.5	11	BAF695ZZ×2	5	13	4
		MXL037					11	15
		MXL050					14	18
	36A	MXL019	23.29	22.78	28	18	6	10	8	BAF676ZZ×2	6	10	3
		MXL025					7.5	11.5
		MXL037					11	15	11	BAF686ZZ×2		13	5
		MXL050					14	18
	40	MXL025	25.87	25.36	30	20	7.5	11.5	11	BAF695ZZ×2	5	13	4
		MXL037					11	15	13	BAF696ZZ×2	6	15	5
		MXL050					14	18
	40A	MXL037	25.87	25.36	30	20	11	15	11	BAF695ZZ×2	5	13	4
		MXL050					14	18
	44	MXL037	28.46	27.95	32	23	11	15	13	BAF696ZZ×2	6	15	5
		MXL050					14	18
	44A	MXL037	28.46	27.95	32	23	11	15	14	BAF688ZZ×2	8	16	5
		MXL050					14	18
	48	MXL037	31.05	30.54	35	25	11	15	13	BAF696ZZ×2	6	15	5
		MXL050					14	18
	48A	MXL037	31.05	30.54	35	25	11	15	16.5	BAF698ZZ×2	8	19	6
		MXL050					14	18
	50	MXL025	32.34	31.84	35	25	7.5	11.5	11	BAF695ZZ×2	5	13	4
		MXL037					11	15	16	BAF698ZZ×2	8	19	6
		MXL050					14	18
	60	MXL025	38.81	38.3	44	32	7.5	11.5	11	BAF695ZZ×2	5	13	4
		MXL037					11	15	19.5	BAY6900ZZ×2	10	22	6
		MXL050					14	18

XL型-单轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD01 EVD14	18	XL025	29.11	28.6	36	24	7.5	12.5	3.25	BAF626ZZ×1	6	19	6
		XL031					9	14	4
		XL037					11	16	5
	18A	XL025	29.11	28.6	36	24	7.5	12.5	3.25	BAF698ZZ×1	8	19	6
		XL031					9	14	4
		XL037					11	16	5
	20	XL025	32.34	31.83	40	27	7.5	12.5	3.25	BAF626ZZ×1	6	19	6
		XL031					9	14	4
		XL037					11	16	5
	20A	XL025	32.34	31.83	40	27	7.5	12.5	2.75	BAF608ZZ×1	8	22	7
		XL031					9	14	3.5
		XL037					11	16	4.5
	22	XL025	35.57	35.07	45	30	7.5	12.5	2.25	BAF628ZZ×1	8	24	8
		XL031					9	14	3
		XL037					11	16	4
		XL050					14	19	5.5
	22A	XL025	35.57	35.07	45	30	7.5	12.5	3.25	BAY6901ZZ×1	12	24	6
		XL031					9	14	4
		XL037					11	16	5
	25	XL025	40.43	39.92	48	35	7.5	12.5	2.25	BAY6000ZZ×1	10	26	8
		XL031					9	14	3
		XL037					11	16	4
		XL050					14	19	5.5
	25A	XL031	40.43	39.92	48	35	9	14	3	BAY6001ZZ×1	12	28	8
		XL037					11	16	4
		XL050					14	19	5.5
	28	XL025	45.28	44.77	55	40	7.5	12.5	2.25	BAY6000ZZ×1	10	26	8
		XL031					9	14	2.5	BAY6200ZZ×1		30	9
		XL037					11	16	3.5
		XL050					14	19	5
	28A	XL037	45.28	44.77	55	40	11	16	3	BAY6201ZZ×1	12	32	10
		XL050					14	19	4.5
	30	XL025	48.51	48	55	40	7.5	12.5	2.25	BAY6000ZZ×1	10	26	8
		XL031					9	14	2.5	BAY6200ZZ×1		30	9
		XL037					11	16	3.5
		XL050					14	19	5
	30A	XL037	48.51	48	55	40	11	16	3	BAY6201ZZ×1	12	32	10
		XL050					14	19	4.5
	36	XL025	58.21	57.7	67	50	7.5	12.5	2.25	BAY6001ZZ×1		28	8
		XL031					9	14	2	BAY6201ZZ×1		32	10
		XL037					11	16	3
		XL050					14	19	4.5
	36A	XL037	58.21	57.7	67	50	11	16	3.5	BAF6002ZZ×1	15	32	9
		XL050					14	19	5

XL型-双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD21 EVD29	10	XL025	16.17	15.66	24	12	7.5	12.5	5	BAF674ZZ×2	4	7	2.5
	12	XL025	19.4	18.9	25	15	7.5	12.5	8	BAF676ZZ×2	6	10	3
		XL031					9	14
	14	XL025	22.64	22.13	28	18	7.5	12.5	8		6	10	3
		XL031					9	14	11	BAF686ZZ×2		13	5
		XL037					11	16
		XL050					14	19
	14A	XL025	22.64	22.13	28	18	7.5	12.5	10	BAF678ZZ×2	8	12	3.5
		XL031					9	14
		XL037					11	16
	16	XL025	25.87	25.36	32	20	7.5	12.5	11	BAF695ZZ×2	5	13	4
		XL031					9	14
		XL037					11	16
		XL050					14	19
	18	XL031	29.11	28.6	36	24	9	14	13	BAF696ZZ×2	6	15	5
		XL037					11	16	13
		XL050					14	19
	18A	XL037					11	16	14	BAF688ZZ×2	8	16	5
		XL050					14	19
	20	XL031	32.34	31.83	40	27	9	14	14		8	16	5
		XL037					11	16	16	BAF698ZZ×2	8	19	6
		XL050					14	19
	22	XL037	35.57	35.07	45	30	11	16	16	BAF698ZZ×2	8	19	6
		XL050					14	19
	22A	XL037					11	16	19.5	BAY6900ZZ×2	10	22	6
		XL050					14	19
	25	XL037	40.43	39.92	48	35	11	16	19	BAY6900ZZ×2	10	22	6
		XL050					14	19
	25A	XL037					11	16	22	BAY6901ZZ×2	12	24	6
		XL050					14	19
	28	XL037	45.28	44.77	55	40	11	16	19.5	BAY6900ZZ×2	10	22	6
		XL050					14	19	25	BAY6001ZZ×2	12	28	8
	28A	XL037					11	16	22	BAY6901ZZ×2	12	24	6
		XL050					14	19	19.5	BAY6900ZZ×2	10	22
	30	XL037	48.51	48	55	40	11	16	19.5	BAY6900ZZ×2	10	22	6
		XL050					14	19	25	BAY6001ZZ×2	12	28	8
	30A	XL037					11	16	22	BAY6901ZZ×2	12	24	6
		XL050					14	19	19.5	BAY6900ZZ×2	10	22
	36	XL037	58.21	57.7	67	50	11	16	19	BAY6900ZZ×2	10	22	6
		XL050					14	19	25	BAY6001ZZ×2	12	28	8

L型-单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD01 EVD11 EVD12 EVD14	12	L050	36.38	35.62	45	30	14	19	5.5	BAF628ZZ×1	8	24	8
		L075					21	26	5	BAF628ZZ×2
	16	L050	48.51	47.75	55	40	14	19	5	BAY6200ZZ×1	10	30	9
		L075					21	26	8.5
		L100					27	32	7	BAY6200ZZ×2
	16A	L050	48.51	47.75	55	40	14	19	4.5	BAY6201ZZ×1	12	32	10
		L075					21	26	8
		L100					27	32	6	BAY6201ZZ×2
		L150					40	45	12.5
	18	L050	54.57	53.81	61	45	14	19	4.5	BAY6201ZZ×1	12	32	10
		L075					21	26	8
		L100					27	32	6	BAY6201ZZ×2
	18A	L050	54.57	53.81	61	45	14	19	5	BAY6002ZZ×1	15	32	9
		L075					21	26	4	BAY6002ZZ×2
		L100					27	32	5	BAY6202ZZ×2		35	11
	20	L050	60.64	59.88	67	50	14	19	4.5	BAY6201ZZ×1	12	32	10
		L075					21	26	8
		L100					27	32	6	BAY6201ZZ×2
	20A	L050	60.64	59.88	67	50	14	19	4	BAY6202ZZ×1	15	35	11
		L075					21	26	4	BAY6002ZZ×2		32	9
		L100					27	32	5	BAY6202ZZ×2		35	11
	22	L050	66.7	65.94	80	60	14	19	4	BAY6202ZZ×1	15	35	11
		L075					21	26	7.5
		L100					27	32	5	BAY6202ZZ×2
	24	L050	72.77	72	87	67	14	19	4	BAY6202ZZ×1	15	35	11
		L100					27	32	5	BAY6202ZZ×2
	30	L050	90.96	90.2	99	80	14	19	4	BAY6202ZZ×1	15	35	11
		L075					21	26	7.5

L型-双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD21 EVD26 EVD27 EVD29	12	L050	36.38	35.62	45	30	14	19	16	BAF698ZZ×2	8	19	6
		L075					21	26
	14	L050	42.45	41.68	48	35	14	19	16	BAF698ZZ×2	8	19	6
		L075					21	26
		L100					27	32
		L150					40	45
	15	L050	45.48	44.72	48	35	14	19	16	BAF698ZZ×2	8	19	6
		L075					21	26
		L100					27	32
		L150					40	45
	16	L050	48.51	47.75	55	40	14	19	19	BAY6900ZZ×2	10	22	6
		L075					21	26
		L100					27	32
		L150					40	45
	16A	L050	48.51	47.75	55	40	14	19	22	BAY6901ZZ×2	12	24	6
		L075					21	26
		L100					27	32	25	BAY6001ZZ×2		28	8
		L150					40	45
	18	L050	54.57	53.81	61	45	14	19	25	BAY6001ZZ×2	12	28	8
		L075					21	26
		L100					27	32
		L150					40	45
	18A	L050	54.57	53.81	61	45	14	19	25	BAY6902ZZ×2	15	28	7
		L075					21	26	29	BAY6002ZZ×2		32	9
		L100					27	32	30	BAY6202ZZ×2		35	11
		L150					40	45
	20	L050	60.64	59.88	67	50	14	19	25	BAY6902ZZ×2	15	28	7
		L075					21	26	29	BAY6002ZZ×2	15	32	9
		L100					27	32
		L150					40	45
	22	L075	66.7	65.94	80	60	21	26	29	BAY6002ZZ×2	15	32	9
		L100					27	32	37	BAY6004ZZ×2	20	42	12
		L150					40	45				42	12
	22A	L050	66.7	65.94	80	60	14	19	25	BAY6902ZZ×2	15	28	7
		L075					21	26	32	BAY6904ZZ×2	20	37	9
		L100					27	32	30	BAY6902ZZ×2	15	35	11
		L150					40	45
	24	L075	72.77	72	87	67	21	26	25	BAY6001ZZ×2	12	28	8
		L100					27	32	27	BAY6201ZZ×2		32	10
		L150					40	45
	24A	L050	72.77	72	87	67	14	19	25	BAY6902ZZ×2	15	28	7
		L075					21	26	29	BAY6002ZZ×2		32	9
		L100					27	32	30	BAY6202ZZ×2		35	11
		L150					40	45
	30	L050	90.96	90.2	99	80	14	19	22	BAY6901ZZ×2	12	24	6
		L075					21	26	29	BAY6002ZZ×2	15	32	9
		L100					27	32	37	BAY6004ZZ×2	20	42	12
		L150					40	45
	30A	L100					27	32	27	BAY6201ZZ×2	12	32	10
		L150					40	45

H型-中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD01 EVD11 EVD12 EVD14	14	H075	56.6	55.22	61	45	21	26	3	BAY6201ZZ×2	12	32	10
		H100					27	32	6
		H150					40	45	11.5	BAY6202ZZ×2	15	35	11
		H200					54	59	18.5
	14A	H100	56.6	55.22	61	45	27	32	5	BAY6202ZZ×2	15	35	11
	16	H075	64.68	63.31	70	56	21	26	3	BAY6201ZZ×2	12	32	10
		H100					27	32	6
		H150					40	45	11.5	BAY6202ZZ×2	15	35	11
		H200					54	59	18.5
	18	H075	72.77	71.39	80	60	21	26	4	BAY6002ZZ×2	15	32	9
		H100					27	32	5	BAY6202ZZ×2		35	11
	18A	H075	72.77	71.39	80	60	21	26	3	BAY6201ZZ×2	12	32	10
		H100					27	32	6
	20	H075	80.85	79.48	87	67	21	26	4	BAY6002ZZ×2	15	32	9
		H100					27	32	5	BAY6202ZZ×2		35	11
		H150					40	45	8.5	BAY6204ZZ×2	20	47	14
	22	H075	88.94	87.56	95	75	21	26	4	BAY6002ZZ×2	15	32	9
		H100					27	32	5	BAY6202ZZ×2		35	11
		H150					40	45	8.5	BAY6204ZZ×2	20	47	14
	24	H075	97.02	95.65	104	84	21	26	4	BAY6002ZZ×2	15	32	9
		H100					27	32	5	BAY6202ZZ×2		35	11
		H150					40	45	8.5	BAY6204ZZ×2	20	47	14
	25	H075	101.06	99.69	111	90	21	26	4	BAY6002ZZ×2	15	32	9
		H100					27	32	5	BAY6202ZZ×2		35	11
		H150					40	45	8.5	BAY6204ZZ×2	20	47	14
	25A	H075	101.06	99.69	111	90	21	26	5.5	BAY6205ZZ×1	25	52	15
		H150					40	45	7.5	BAY6205ZZ×2
	28	H075	113.19	111.82	123	102	21	26	4	BAY6002ZZ×2	15	32	9
		H100					27	32	5	BAY6202ZZ×2		35	11

H型-双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD21 EVD26 EVD27 EVD29	14	H075	56.6	55.22	61	45	21	26	27	BAY6201ZZ×2	12	32	10
		H100					27	32
		H150					40	45	30	BAY6202ZZ×2	15	35	11
		H200					54	59
	14A	H075	56.6	55.22	61	45	21	26	30		15	35	11
		H100					27	32
		H150					40	45	27	BAY6201ZZ×2	12	32	10
	15	H075	60.64	59.27	67	50	21	26	27		12	32	10
		H100					27	32
		H150					40	45	30	BAY6202ZZ×2	15	35	11
		H200					54	59
	15A	H075	60.64	59.27	67	50	21	26	30		15	35	11
		H100					27	32
		H150					40	45	27	BAY6201ZZ×2	12	32	10
	16	H075	64.68	63.31	70	56	21	26	30	BAY6202ZZ×2	15	35	11
		H100					27	32	29	BAY6002ZZ×2		32	9
		H150					40	45
		H200					54	59	30	BAY6202ZZ×2		35	11
	16A	H075	64.68	63.31	70	56	21	26	27	BAY6201ZZ×2	12	32	10
		H100					27	32	25	BAY6001ZZ×2		28	8
		H150					40	45	25
		H200					54	59	27	BAY6201ZZ×2		32	10
	18	H100	72.77	71.39	80	60	27	32	37	BAY6004ZZ×2	20	42	12
		H150					40	45
		H200					54	59	41	BAY6204ZZ×2		47	14
	18A	H075	72.77	72.77	72.77	72.77	21	26	30	BAY6202ZZ×2	15	35	11
		H100					27	32
		H150					40	45
		H200					54	59
	20	H100	80.85	79.48	87	67	27	32	37	BAY6004ZZ×2	20	42	12
		H150					40	45	41	BAY6204ZZ×2		47	14
		H200					54	59
	20A	H075	80.85	79.48	87	67	21	26	30	BAY6202ZZ×2	15	35	11
		H100					27	32
		H150					40	45
	22	H100	88.94	87.56	95	75	27	32	37	BAY6004ZZ×2	20	42	12
		H150					40	45	41	BAY6204ZZ×2		47	14
		H200					54	59
	24	H100	97.02	95.65	104	84	27	32	42	BAY6005ZZ×2	25	47	12
		H150					40	45	46	BAY6205ZZ×2		52	15
		H200					54	59
	24A	H100	97.02	95.65	104	84	27	32	41	BAY6204ZZ×2	20	47	14
		H150					40	45
		H200					54	59
	25	H100	101.1	99.69	111	90	27	32	42	BAY6005ZZ×2	25	47	12
		H150					40	45	46	BAY6205ZZ×2		52	15
		H200					54	59
	25A	H100	101.1	99.69	111	90	27	32	41	BAY6204ZZ×2	20	47	14
		H150					40	45
		H200					54	59
	28	H100	113.19	111.82	123	102	27	32	42	BAY6005ZZ×2	25	47	12
		H150					40	45	56	BAY6206ZZ×2	30	62	16
		H200					54	59
	28A	H150	113.19	111.82	123	102	40	45	46	BAY6205ZZ×2	25	52	15
		H200					54	59
	30	H150	121.28	119.9	127	105	40	45	56	BAY6206ZZ×2	30	62	16
		H200					54	59
	32	H150	129.36	127.99	135	115	40	45	56	BAY6206ZZ×2	30	62	16
		H200					54	59
	36	H150	145.53	144.16	152	130	40	45	73.5	BAY6208ZZ×2	40	80	18
		H200					54	59

T5型-单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD01 EVD14	18	T5100	28.65	27.8	33	22	11	16	5	BAF698ZZ×1	8	19	6
	20	T5100	31.83	31	36	24	11	16	5	BAF698ZZ×1
		T5150					17	22		BAF698ZZ×2
	22	T5100	35.01	34.25	40	27	11	16	5	BAY6900ZZ×1	10	22	6
	22A									BAY6901ZZ×1	12	24
	24		38.2	37.4	45	30	11	16	4	BAY6000ZZ×1	10	26	8
	24A								5	BAY6901ZZ×1	12	24	6
	25		39.79	39	45	30	11	16	4	BAY6000ZZ×1	10	26	8
	25A								5	BAY6901ZZ×1	12	24	6
	28	T5100	44.56	43.75	48	35	11	16	3.5	BAY6200ZZ×1	10	30	9
		T5150					17	22	6.5
	28A	T5100					11	16	4	BAY6001ZZ×1	12	28	8
	30	T5100	47.75	46.95	52	36	11	16	3	BAY6201ZZ×1	12	32	10
		T5150					17	22	6
	30A	T5100					11	16	4.5	BAY6902ZZ×1	15	28	7

T5型-双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD21 EVD29	16	T5100	25.46	24.6	32	20	11	16	13	BAF696ZZ×2	6	15	5
		T5150					17	22
	18	T5100	28.65	27.8	33	22	11	16	13	BAF696ZZ×2	6	15	5
		T5150					17	22
		T5200					22	27	17	BAF698ZZ×2	8	19	6
		T5250					27	32
	20	T5100	31.83	31	36	24	11	16	17	BAF698ZZ×2	8	19	6
		T5150					17	22
		T5200					22	27
		T5250					27	32
	22	T5150	35.01	34.25	40	27	17	22	19.5	BAY6900ZZ×2	10	22	6
		T5200					22	27
		T5250					27	32
	24	T5100	38.2	37.4	45	30	11	16	19.5	BAY6900ZZ×2	10	22	6
		T5150					17	22
		T5200					22	27	23	BAY6000ZZ×2		26	8
		T5250					27	32
	25	T5150	39.79	39			17	22	23	BAY6000ZZ×2	10	26	8
		T5200					22	27
		T5250					27	32
	28	T5150	44.56	43.75	48	35	17	22	25	BAY6200ZZ×2	10	30	9
		T5200					22	27
		T5250					27	32
	30	T5150	47.75	46.95	52	36	17	22	25	BAY6001ZZ×2	12	28	8
		T5200					22	27	27	BAY6201ZZ×2		32	10
		T5250					27	32
	32	T5100	50.93	50.1	55	40	11	16	22	BAY6901ZZ×2	12	24	6
		T5150					17	22
		T5200					22	27	25	BAY6001ZZ×2		28	8
		T5250					27	32	27	BAY6201ZZ×2		32	10

T10型-单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD01 EVD14	14	T10150	44.56	42.7	48	35	17	22	7	BAY6000ZZ×1	10	26	8
		T10200					22	27	9	BAY6200ZZ×1		30	9
	16	T10150	50.93	49.05	58	40	17	22	6	BAY6201ZZ×1	12	32	10
		T10250					27	32	5	BAY6202ZZ×2	15	35	11
	16A	T10150	50.93	49.05	58	40	17	22	5.5	BAY6202ZZ×1	15	35	11
		T10200					22	27	8
	18	T10150	57.3	55.45	61	45	17	22	6	BAY6201ZZ×1	12	32	10
	18A	T10150					17	22	5.5	BAY6202ZZ×1	15	35	11
		T10200					22	27	8
		T10250					27	32	10.5
	20	T10150	63.66	61.8	67	50	17	22	6	BAY6201ZZ×1	12	32	10
		T10200					22	27	8	BAY6202ZZ×1	15	35	11
		T10250					27	32	5	BAY6202ZZ×2	15	35	11
	20A	T10150	63.66	61.8	67	50	17	22	5.5	BAY6202ZZ×1
	22	T10150	70.03	68.15	80	60	17	22	5.5	BAY6202ZZ×1	15	35	11
	24		76.39	74.55	87	67
	26		82.76	80.9

T10型-双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD21 EVD29	14	T10150	44.56	42.7	48	35	17	22	23	BAY6000ZZ×2	10	26	8
		T10200					22	27		BAY6200ZZ×2		30	9
		T10250					27	32
	14A	T10150					17	22	25	BAY6001ZZ×2	12	28	8
		T10200					22	27
		T10250					27	32
		T10300					32	37	27	BAY6201ZZ×2		32	10
	16	T10150	50.93	49.05	58	40	17	22	25	BAY6001ZZ×2	12	28	8
		T10200					22	27
		T10250					27	32
		T10300					32	37	27	BAY6201ZZ×2		32	10
	16A	T10150	50.93	49.05	58	40	17	22	29	BAY6002ZZ×2	15	32	9
		T10200					22	27
		T10250					27	32
		T10300					32	37	30	BAY6202ZZ×2		35	11
		T10400					43	48
		T10500					53	58
	18	T10200	57.3	55.45	61	45	22	27	29	BAY6002ZZ×2	15	32	9
		T10250					27	32	30	BAY6202ZZ×2		35	11
		T10300					32	37
	20	T10200	63.66	61.8	67	50	22	27	29	BAY6002ZZ×2	15	32	9
		T10250					27	32	30	BAY6202ZZ×2		35	11
		T10300					32	37
		T10400					43	48
		T10500					53	58
	22	T10200	70.03	68.15	80	60	22	27	37	BAY6004ZZ×2	20	42	12
		T10250					27	32
		T10300					32	37	41	BAY6204ZZ×2		47	14
	24	T10200	76.39	74.55	87	67	22	27	37	BAY6004ZZ×2		42	12
		T10250					27	32	41	BAY6204ZZ×2		47	14
		T10300					32	37
	26	T10200	82.76	80.9	87	67	22	27	37	BAY6004ZZ×2		42	12
		T10250					27	32	41	BAY6204ZZ×2		47	14
		T10300					32	37
	30	T10300	95.49	93.65	104	84	32	37	47	BAY6205ZZ×2	25	52	15
		T10400					43	48
		T10500					53	58

T20型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD21 EVD26 EVD27 EVD29	15	T20250	95.49	92.64	107	72	30	37	43	BAY6005ZZ×2	25	47	12
		T20320					37	44
		T20500					56	63
		T20750					81	88	56	BAY6206ZZ×2	30	62	16
		T201000					106	113
	16	T20250	101.86	99.01	113	78	30	37	43	BAY6005ZZ×2	25	47	12
		T20320					37	44
		T20500					56	63
		T20750					81	88	56	BAY6206ZZ×2	30	62	16
		T201000					106	113
	18	T20320	114.59	111.74	126	90	37	44	43	BAY6005ZZ×2	25	47	12
		T20500					56	63
		T20750					81	88	56	BAY6206ZZ×2	30	62	16
		T201000					106	113
	20	T20320	127.32	124.47	136	101	37	44	43	BAY6005ZZ×2	25	47	12
		T20500					56	63
		T20750					81	88	56	BAY6206ZZ×2	30	62	16
		T201000					106	113
	22	T20500	140.06	137.21	152	121	56	63
		T20750					81	88	73.5	BAY6208ZZ×2	40	80	18
		T201000					106	113
	28	T20500	178.25	175.4	190	160	56	63
		T20750					81	88
		T201000					106	113
	32	T20500	203.72	200.87	210	180	56	63
		T20750					81	88
		T201000					106	113
	36	T20500	229.18	226.33	235	205	56	63
		T20750					81	88
		T201000					106	113
	40	T20500	254.65	251.8	260	230	56	63
		T20750					81	88
		T201000					106	113

AT5型-单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD01 EVD14	18	AT5100	28.65	27.4	33	22	11.6	16.5	5.25	BAF698ZZ×1	8	19	6
	20	AT5100	31.83	30.6	36	24	11.6	16.5		BAF698ZZ×1	8	19	6
		AT5150					16.6	21.5	4.75	BAF698ZZ×2
	22	AT5100	35.01	33.85	40	27	11.6	16.5	5.25	BAY6900ZZ×1	10	22	6
	24		38.2	37	45	30	11.6	16.5	4.25	BAY6000ZZ×1	10	26	8
	25		39.79	38.6							10	26	8
	28	AT5100	44.56	43.35	48	35	11.6	16.5	3.75	BAY6200ZZ×1	10	30	9
		AT5150					16.6	21.5	6.25
	30	AT5100	47.75	46.55	55	40	11.6	16.5	3.25	BAY6201ZZ×1	12	32	10
		AT5150					16.6	21.5	5.75
	32	AT5100	50.93	47.9	55	40	11.6	16.5	3.25		12	32	10
	32A								3.75	BAY6002ZZ×1	15		9
	36	AT5100	57.3	56.05	61	45	11.6	16.5	3.75		15	32	9

AT5型-双轴承型

型号			P. D.	O. D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD21 EVD29	18	AT5100	28.65	27.4	33	22	11.6	16.5	13	BAF696ZZ×2	6	15	5
		AT5150					16.6	21.5
		AT5200					21.6	26.5	17	BAF698ZZ×2	8	19	6
		AT5250					26.6	31.5
	20	AT5100	31.83	30.6	36	24	11.6	16.5	17	BAF698ZZ×2	8	19	6
		AT5150					16.6	21.5
		AT5200					21.6	26.5
		AT5250					26.6	31.5
	22	AT5150	35.01	33.85	40	27	16.6	21.5	20	BAY6900ZZ×2	10	22	6
		AT5200					21.6	26.5
		AT5250					26.6	31.5
	24	AT5100	38.2	37	45	30	11.6	16.5	20	BAY6900ZZ×2	10	22	6
		AT5150					16.6	21.5
		AT5200					21.6	26.5	23	BAY6000ZZ×2		26	8
		AT5250					26.6	31.5
	24A	AT5100					11.6	16.5	22	BAY6901ZZ×2	12	24	6
	25	AT5100	39.79	38.6	45	30	11.6	16.5	22	BAY6901ZZ×2	12	24	6
		AT5150					16.6	21.5		BAY6000ZZ×2	10	26	8
		AT5200					21.6	26.5
		AT5250					26.6	31.5
	28	AT5150	44.56	43.35	48	35	16.6	21.5	25	BAY6200ZZ×2	10	30	9
		AT5200					21.6	26.5
		AT5250					26.6	31.5
	30	AT5150	47.75	46.55	55	40	16.6	21.5	25	BAY6001ZZ×2	12	28	8
		AT5200					21.6	26.5	27	BAY6201ZZ×2		32	10
		AT5250					26.6	31.5
	32	AT5150	50.93	49.7	55	40	16.6	21.5	25	BAY6001ZZ×2	12	28	8
	32A	AT5150								BAY6902ZZ×2	15		7
	36	AT5150	57.3	56.05	61	45

AT10型-单轴承型/中心轴承型

型号			P. D .	O. D .	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型	P. D .	O. D .	F	E	A	W	S	轴承型号×数量	d	D	B
EVD01 EVD14	16	AT10150	50.93	49.05	58	40	16.5	22.5	6.25	BAY6201ZZ×1	12	32	10
	16	AT10250					26.5	32.5	5.25	BAY6202ZZ×2	15	35	11
	16A	AT10150					16.5	22.5	5.75	BAY6202ZZ×1	15	35	11
	18	AT10150	57.3	55.45	61	45	16.5	22.5	6.25	BAY6201ZZ×1	12	32	10
	20	AT10150	63.66	61.8	67	50	16.5	22.5	6.25	BAY6201ZZ×1	12	32	10
	20	AT10250					26.5	32.5	5.25	BAY6202ZZ×2	15	35	11
	20A	AT10150					16.5	22.5	5.75	BAY6202ZZ×1	15	35	11
	22	AT10150	70.03	68.15	80	60
	24	AT10150	76.39	75.44	87	67
	25	AT10150	79.58	77.7	87	67
	26	AT10150	82.76	80.9	87	67

AT10型-双轴承型

型号			P. D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD21 EVD29	16	AT10150	50.93	49.05	58	40	16.5	22.5	25	BAY6001ZZ ×2	12	28	8
		AT10200					21.5	27.5
		AT10250					26.5	32.5
		AT10300					32	37	27	BAY6201ZZ ×2		32	10
	18	AT10200	57.3	55.45	61	45	21.5	27.5	29	BAY6002ZZ ×2	15	32	9
		AT10250					26.5	32.5	30	BAY6202ZZ ×2		35	11
		AT10300					32	37
	20	AT10200	63.66	61.8	67	50	21.5	27.5	29	BAY6002ZZ ×2	15	32	9
		AT10250					26.5	32.5	30	BAY6202ZZ ×2		35	11
		AT10300					32	37
		AT10400					43	48
		AT10500					53	58
	22	AT10200	70.03	68.15	80	60	21.5	27.5	37	BAY6004ZZ ×2	20	42	12
		AT10250					26.5	32.5
		AT10300					32	37	41	BAY6204ZZ ×2		47	14
	24	AT10200	76.39	74.55	87	67	21.5	27.5	37	BAY6004ZZ ×2	20	42	12
		AT10250					26.5	32.5	41	BAY6204ZZ ×2		47	14
		AT10300					32	37
	26	AT10200	82.76	80.9	87	67	21.5	27.5	37	BAY6004ZZ ×2	20	42	12
		AT10250					26.5	32.5	41	BAY6204ZZ ×2		47	14
		AT10300					32	37

AT20型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD21 EVD26 EVD27 EVD29	18	AT20250	114.59	111.77	126	90	30	37	43	BAY6005ZZ×2	25	47	12
		AT20320					37	44
		AT20500					56	63
		AT20750					81	88	56	BAY6206ZZ×2	30	62	16
		AT201000					106	113
	20	AT20250	127.32	124.5	136	101	30	37	43	BAY6005ZZ×2	25	47	12
		AT20320					37	44
		AT20500					56	63
		AT20750					81	88	56	BAY6206ZZ×2	30	62	16
		AT201000					106	113
	22	AT20500	140.06	137.24	152	121	56	63
		AT20750					81	88	73.5	BAY6208ZZ×2	40	80	18
		AT201000					106	113
	28	AT20500	178.25	175.43	190	160	56	63
		AT20750					81	88
		AT201000					106	113
	32	AT20500	203.72	200.9	210	180	56	63
		AT20750					81	88
		AT201000					106	113
	36	AT20500	229.18	226.36	235	205	56	63
		AT20750					81	88
		AT201000					106	113
	40	AT20500	254.65	251.83	260	230	56	63
		AT20750					81	88
		AT201000					106	113

S2M型-单轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD01 EVD14	40	S2M040	25.46	24.96	30	20	5	9	2.5	BAF695ZZ×1	5	13	4
		S2M060					7	11	3	BAF696ZZ×1	6	15	5
		S2M100					11	15	5
	48	S2M040	30.56	30.05	35	25	5	9	2	BAF696ZZ×1	6	15	5
		S2M060					7	11	3
	50	S2M040	31.83	31.32	35	25	5	9	2	BAF696ZZ×1	6	15	5
		S2M060					7	11	2.5	BAF698ZZ×1	8	19	6
	60	S2M040	38.2	37.69	44	32	5	9	1.5	BAY6900ZZ×1	10	22	6
		S2M060					7	11	2.5
		S2M100					11	15	3.5	BAY6000ZZ×1		26	8

S2M型-双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD21 EVD29	20	S2M040	12.73	12.22	16	10	5	9	5	BAF673ZZ×2	3	6	2.5
		S2M060					7	11
		S2M100					11	15	6	BAF674ZZ×2	4	7
	20A	S2M040	12.73	12.22	16	10	5	9	6	BAF674ZZ×2	4	7	2.5
		S2M060					7	11
	24	S2M040	15.28	14.77	20	13	5	9	9	BAF676ZZ×2	6	10	3
	26	S2M040	16.55	16.04	22	14
	30	S2M040	19.01	18.59	22	14	5	9	5	BAF673ZZ×2	3	6	2.5
		S2M060					7	11
		S2M100					11	15	6	BAF674ZZ×2	4	7	2.5
	30A	S2M040	19.01	18.59	22	14	5	9	6	BAF674ZZ×2	4	7
		S2M060					7	11
	32	S2M040	20.37	19.86	25	16	5	9	5	BAF673ZZ×2	3	6
		S2M060					7	11
		S2M100					11	15	9.5	BAF694ZZ×2	4	11	4
	36	S2M040	22.92	22.41	28	18	5	9	6	BAF674ZZ×2	4	7	2.5
		S2M060					7	11
		S2M100					11	15	11	BAF695ZZ×2	5	13	4
	40	S2M040	25.46	24.96	30	20	5	9	6	BAF674ZZ×2	4	7	2.5
		S2M060					7	11	11	BAF695ZZ×2	5	13	4
		S2M100					11	15	13	BAF696ZZ×2	6	15	5
	48	S2M100	30.56	30.05	35	25	11	15	17	BAF698ZZ×2	8	19	6
	50		31.83	31.32	35	25
	60		38.2	37.69	44	32

S3M型-单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD01 EVD14	20	S3M060	19.1	18.34	22	14	7	11	3	BAF685ZZ×1	5	11	5
		S3M100					11	15	2.5	BAF685ZZ×2
	24	S3M060	22.92	22.16	25	16	7	11	3.5	BAF695ZZ×1		13	4
		S3M100					11	15		BAF695ZZ×2
	25	S3M060	23.87	23.11	28	18	7	11	3.5	BAF695ZZ×1		13
	26		24.83	24.07					3	BAF696ZZ×1	6	15	5
	28		26.74	25.98	30	20
	30	S3M060	28.65	27.89	32	23	7	11	3	BAF696ZZ×1		15
		S3M100					11	15	4.5	BAF626ZZ×1		19	6
	32	S3M060	30.56	29.8	35	25	7	11	2.5	BAF698ZZ×1	8	19
		S3M100					11	15	4.5
		S3M150					17	21	4.5	BAY6900ZZ×2	10	22
	34	S3M060	32.47	31.71	40	28	7	11	2.5	BAF698ZZ×1	8	19
		S3M100					11	15	4	BAF608ZZ×1		22	7
	36	S3M060	34.38	33.62	40	28	7	11	2.5	BAF698ZZ×1	8	19	6
		S3M100					11	15	4	BAF608ZZ×1		22	7
	40	S3M060	38.2	37.44	44	32	7	11	2.5	BAY6900ZZ×1	10	22	6
		S3M100					11	15	3.5	BAY6000ZZ×1		26	8
		S3M150					17	21	4.5	BAY6900ZZ×2		22	6
	40A	S3M060	38.2	37.4	44	32	7	11	2.5	BAY6901ZZ×1	12	24
		S3M150					17	21	4.5	BAY6901ZZ×2
	44	S3M060	42.02	41.25	48	36	7	11	2.5	BAY6900ZZ×1	10	22
		S3M100					11	15	3.5	BAY6000ZZ×1		26	8
		S3M150					17	21	4.5	BAY6900ZZ×2		22	6
	44A	S3M060	42.02	41.25	48	36	7	11	2.5	BAY6901ZZ×1	12	24
		S3M100					11	15	3.5	BAY6001ZZ×1		28	8
		S3M150					17	21	4.5	BAY6901ZZ×2		24	6
	48	S3M060	45.84	45.07	50	38	7	11	2.5	BAY6900ZZ×1	10	22
		S3M100					11	15	3.5	BAY6000ZZ×1		26	8
		S3M150					17	21	4.5	BAY6900ZZ×2		22	6
	50	S3M060	47.75	46.98	52	40	7	11	2.5	BAY6900ZZ×1		22
		S3M100					11	15	3.5	BAY6000ZZ×1		26	8
		S3M150					17	21	4.5	BAY6900ZZ×2		22	6
	50A	S3M060	47.75	46.98	52	40	7	11	2.5	BAY6901ZZ×1	12	24
		S3M100					11	15	3.5	BAY6001ZZ×1		28	8
		S3M150					17	21	4.5	BAY6901ZZ×2		24	6
	60	S3M060	57.3	56.53	61	46	7	11	2.5	BAY6900ZZ×1	10	22
		S3M100					11	15	3.5	BAY6000ZZ×1		26	8

S3M型-双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD21 EVD29	20	S3M060	19.1	18.34	22	14	7	11	5	BAF673ZZ×2	3	6	2.5
		S3M100					11	15	6	BAF674ZZ×2	4	7
		S3M150					17	21	9	BAF685ZZ×2	5	11	5
	24	S3M060	22.92	22.16	25	16	7	11	11	BAF695ZZ×2	5	13	4
		S3M100					11	15
		S3M150					17	21
	25	S3M060	23.87	23.11	28	18	7	11	14	BAY6700ZZ×2	10	15	4
		S3M100					11	15	13	BAF696ZZ×2	6	15	5
		S3M150					17	21
	26	S3M100	24.83	24.07	28	18	11	15	13	BAF696ZZ×2	6	15	5
		S3M150					17	21
	28	S3M060	26.74	25.98	30	20	7	11	14	BAY6700ZZ×2	10	15	4
		S3M100					11	15	13	BAF696ZZ×2	6	15	5
		S3M150					17	21
	30	S3M100	28.65	27.89	32	23	11	15	13	BAF696ZZ×2	6	15	5
		S3M150					17	21
	30A	S3M060	28.65	27.89	32	23	7	11	14	BAY6700ZZ×2	10	15	4
		S3M100					11	15		BAF688ZZ×2	8	16	5
	32	S3M060	30.56	29.8	35	25	7	11	14	BAY6700ZZ×2	10	15	4
		S3M100					11	15	17	BAF698ZZ×2	8	19	6
		S3M150					17	21
	34	S3M100	32.47	31.71	40	28	11	15	14.5	BAF606ZZ×2	6	17	6
	34A	S3M100	32.47	31.71	40	28	11	15	16.5	BAF698ZZ×2	8	19	6
		S3M150					17	21	19.5	BAF608ZZ×2		22	7
	36	S3M100	34.38	33.62	40	28	11	15	20	BAY6900ZZ×2	10	22	6
		S3M150					17	21
	40	S3M100	38.2	37.44	44	32	11	15	19.5	BAY6900ZZ×2	10	22	6
		S3M150					17	21
	40A	S3M100	38.2	37.44	44	32	11	15	22	BAY6901ZZ×2	12	24	6
		S3M150					17	21	25	BAY6001ZZ×2		28	8
	44	S3M100	42.02	41.25	48	36	11	15	20	BAY6900ZZ×2	10	22	6
		S3M150					17	21
	44A	S3M100	42.02	41.25	48	36	11	15	22	BAY6901ZZ×2	12	24	6
		S3M150					17	21	25	BAY6001ZZ×2		28	8
	48	S3M100	45.84	45.07	50	38	11	15	20	BAY6900ZZ×2	10	22	6
		S3M150					17	21
	50	S3M100	47.75	46.98	52	40	11	15	20	BAY6900ZZ×2		22	6
		S3M150					17	21
	50A	S3M100	47.75	46.98	52	40	11	15	22	BAY6901ZZ×2	12	24	6
		S3M150					17	21	25	BAY6001ZZ×2		28	8
	60	S3M100	57.3	56.53	61	46	11	15	20	BAY6900ZZ×2	10	22	6
		S3M150					17	21	25	BAY6001ZZ×2	12	28	8

S5M型-单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD01 EVD11 EVD12 EVD14	16	S5M100	25.46	24.5	32	20	11	16	5	BAF606ZZ×1	6	17	6
	18	S5M100	28.65	27.69	33	22	11	16	5	BAF698ZZ×1	8	19	6
	20	S5M100	31.83	30.87	36	24	11	16	5	BAF698ZZ×1	8	19	6
		S5M150					17	22		BAF698ZZ×2
	22	S5M100	35.01	34.05	40	27	11	16	4	BAF628ZZ×1	8	24	8
		S5M150					17	22	3	BAF628ZZ×2
	24	S5M100	38.2	37.24	45	30	11	16	4	BAY6000ZZ×1	10	26	8
		S5M150					17	22	3	BAY6000ZZ×2
		S5M200					22	27	5.5	BAY6000ZZ×2
	24A	S5M150					17	22	5	BAY6901ZZ×2	12	24	6
	25	S5M100	39.79	38.83	45	30	11	16	4	BAY6000ZZ×1	10	26	8
		S5M150					17	22	3	BAY6000ZZ×2
		S5M200					22	27	5.5
	25A	S5M150					17	22	5	BAY6901ZZ×2	12	24	6
	26	S5M100	41.38	40.42	48	35	11	16	3.5	BAY6200ZZ×1	10	30	9
		S5M150					17	22	3	BAY6000ZZ×2	10	26	8
		S5M200					22	27	4.5	BAY6200ZZ×2		30	9
	26A	S5M100	41.38	40.42	48	35	11	16	4	BAY6001ZZ×1	12	28	8
		S5M150					17	22	3	BAY6001ZZ×2
		S5M200					22	27	5.5
	28	S5M100	44.56	43.6	48	35	11	16	3.5	BAY6200ZZ×1	10	30	9
		S5M150					17	22	6.5
		S5M200					22	27	4.5	BAY6200ZZ×2
	28A	S5M100	44.56	43.6	48	35	11	16	4	BAY6001ZZ×1	12	28	8
		S5M200					22	27	3.5	BAY6201ZZ×2		32	10
		S5M250					27	32	6
	30	S5M100	47.75	46.79	52	36	11	16	3	BAY6201ZZ×1	12	32	10
		S5M150					17	22	6
		S5M200					22	27	3.5	BAY6201ZZ×2
		S5M250					27	32	6
	30A	S5M100	47.75	46.79	52	36	11	16	3.5	BAY6002ZZ×1	15	32	9
		S5M200					22	27	4.5	BAY6002ZZ×2
		S5M250					27	32	7
	32	S5M100	50.93	49.97	55	40	11	16	3	BAY6201ZZ×1	12	32	10
		S5M150					17	22		BAY6000ZZ×2	10	26	8
		S5M200					22	27	5.5
	32A	S5M100	50.93	49.97	55	40	11	16	3.5	BAY6002ZZ×1	15	32	9
		S5M200					22	27		BAY6201ZZ×2	12	32	10
		S5M250					27	32	6
	36	S5M100	57.3	56.34	61	45	11	16	3	BAY6201ZZ×1	12	32	10
		S5M150					17	22	3	BAY6001ZZ×2	12	28	8
		S5M200					22	27	3.5	BAY6201ZZ×2		32	10
		S5M250					27	32	6
	36A	S5M100	57.3	56.34	61	45	11	16	3.5	BAY6002ZZ×1	15	32	9
		S5M150					17	22	5.5	BAY6202ZZ×1		35	11
		S5M200					22	27	4.5	BAY6002ZZ×2		32	9
		S5M250					27	32	5	BAY6202ZZ×2		35	11
	40	S5M100	63.66	62.7	67	50	11	16	3	BAY6201ZZ×1	12	32	10
		S5M150					17	22	3	BAY6001ZZ×2	12	28	8
		S5M200					22	27	3.5	BAY6201ZZ×2		32	10
		S5M250					27	32	6
	40A	S5M100	63.66	62.7	67	50	11	16	3.5	BAY6002ZZ×1	15	32	9
		S5M250					27	32	5	BAY6202ZZ×2		35	11
	44	S5M150	70.03	69.07	74	58	17	22	4	BAY6204ZZ×1	20	47	14
		S5M200					22	27	6.5
		S5M250					27	32	4	BAY6004ZZ×2		42	12

S5M型-双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD21 EVD26 EVD27 EVD29	16	S5M100	25.46	24.5	32	20	11	16	15	BAF606ZZ×2	6	17	6
		S5M150					17	22
		S5M250					27	32
	18	S5M100	28.65	27.69	33	22	11	16	17	BAF698ZZ×2	8	19	6
		S5M150					17	22
		S5M250					27	32
	20	S5M100	31.83	30.87	36	24	11	16	17	BAF698ZZ×2	8	19	6
		S5M150					17	22
		S5M250					27	32
	22	S5M100	35.01	34.05	40	27	11	16	17	BAF698ZZ×2	8	19	6
		S5M150					17	22	20	BAF608ZZ×2	8	22	7
		S5M250					27	32
	22A	S5M100	35.01	34.05	40	27	11	16	19.5	BAY6900ZZ×2	10	22	6
	24	S5M100	38.2	37.24	45	30	11	16	19.5	BAY6900ZZ×2	10	22	6
		S5M150					17	22	20	BAF608ZZ×2	8	22	7
		S5M250					27	32
	24A	S5M100	38.2	37.24	45	30	11	16	22	BAY6901ZZ×2	12	24	6
		S5M150					17	22
	25	S5M100	39.79	38.83	45	30	11	16	17	BAF698ZZ×2	8	19	6
		S5M150					17	22
		S5M200					22	27	20	BAF608ZZ×2	8	22	7
		S5M250					27	32
	25A	S5M100	39.79	38.83	45	30	11	16	13	BAF696ZZ×2	6	15	5
		S5M150					17	22
		S5M200					22	27	15	BAF606ZZ×2	6	17	6
		S5M250					27	32
	26	S5M100	41.38	40.42	48	35	11	16	19.5	BAY6900ZZ×2	10	22	6
		S5M150					17	22	25	BAY6200ZZ×2	10	30	9
		S5M200					22	27
		S5M250					27	32
	26A	S5M100	41.38	40.42	48	35	11	16	22	BAY6901ZZ×2	12	24	6
		S5M150					17	22	25	BAY6001ZZ×2		28	8
		S5M200					22	27
	28	S5M100	44.56	43.6	48	35	11	16	19.5	BAY6900ZZ×2	10	22	6
		S5M150					17	22
		S5M200					22	27	25	BAY6200ZZ×2	10	30	9
		S5M250					27	32
	28A	S5M100	44.56	43.6	48	35	11	16	22	BAY6901ZZ×2	12	24	6
		S5M150					17	22	25	BAY6001ZZ×2		28	8
		S5M200					22	27
	30	S5M150	47.75	46.79	52	36	17	22	25	BAY6001ZZ×2	12	28	8
		S5M200					22	27	27	BAY6201ZZ×2	12	32	10
		S5M250					27	32
	30A	S5M150	47.75	46.79	52	36	17	22	26	BAY6902ZZ×2	15	28	7
		S5M200					22	27
	32	S5M150	50.93	49.97	55	40	17	22	25	BAY6001ZZ×2	12	28	8
		S5M200					22	27	27	BAY6201ZZ×2	12	32	10
		S5M250					27	32
	32A	S5M150	50.93	49.97	55	40	11	16	26	BAY6902ZZ×2	15	28	7
		S5M200					22	27
	36	S5M150	57.3	56.34	61	45	17	22	29	BAY6002ZZ×2	15	32	9
		S5M200					22	27	30	BAY6202ZZ×2		35	11
		S5M250					27	32
	36A	S5M150	57.3	56.34	61	45	17	22	34	BAY6904ZZ×2	20	37	9
		S5M200					22	27
		S5M250					27	32
	40	S5M150	63.66	62.7	67	50	17	22	29	BAY6002ZZ×2	15	32	9
		S5M200					22	27	30	BAY6202ZZ×2		35	11
		S5M250					27	32
	40A	S5M150	63.66	62.7	67	50	17	22	34	BAY6904ZZ×2	20	37	9
		S5M200					22	27
		S5M250					27	32
	44	S5M150	70.03	69.07	74	58	17	22	34	BAY6904ZZ×2	20	37	9
		S5M200					22	27
S5M250		27					32

S8M型-单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD01 EVD11 EVD12 EVD14	20	S8M150	50.93	49.56	58	40	17	22	6	BAY6201ZZ×1	12	32	10
		S8M250					28	33	5.5	BAY6202ZZ×2	15	35	11
	20A	S8M150	50.93	49.56	58	40	17	22	5.5	BAY6202ZZ×1	15	35	11
		S8M250					28	33	6.5	BAY6201ZZ×2	12	32	10
	22	S8M150	56.02	54.65	61	45	17	22	6	BAY6201ZZ×1	12	32	10
		S8M250					28	33	6.5	BAY6201ZZ×2
	22A	S8M150	56.02	54.65	61	45	17	22	5.5	BAY6202ZZ×1	15	35	11
		S8M250					28	33		BAY6202ZZ×2
		S8M300					33	38	8
	24	S8M150	61.12	59.74	67	50	17	22	6	BAY6201ZZ×1	12	32	10
		S8M250					28	33	6.5	BAY6201ZZ×2
		S8M300					33	38	8	BAY6202ZZ×2	15	35	11
		S8M400					44	49	13.5
	24A	S8M150	61.12	59.74	67	50	17	22	5.5	BAY6202ZZ×1	15	35	11
		S8M250					28	33	5.5	BAY6202ZZ×2
	25	S8M150	63.66	62.29	70	56	17	22	5.5	BAY6202ZZ×1	15	35	11
		S8M250					28	33	5.5	BAY6202ZZ×2
		S8M300					33	38	8
	25A	S8M150	63.66	62.29	70	56	17	22	4	BAY6204ZZ×1	20	47	14
		S8M250					28	33	4.5	BAY6004ZZ×2		42	12
		S8M300					33	38	7
		S8M400					44	49	12.5
	26	S8M150	66.21	64.84	74	58	17	22	5.5	BAY6202ZZ×1	15	35	11
		S8M250					28	33	5.5	BAY6202ZZ×2
		S8M300					33	38	8
	28	S8M150	71.3	69.93	80	60	17	22	5.5	BAY6202ZZ×1	15	35	11
		S8M250					28	33	5.5	BAY6202ZZ×2
		S8M300					33	38	8
	30	S8M150	76.39	75.02	87	67	17	22	5.5	BAY6202ZZ×1	15	35	11
		S8M250					28	33		BAY6202ZZ×2
		S8M300					33	38	5	BAY6204ZZ×2	20	47	14
		S8M400					44	49	10.5
	30A	S8M150	76.39	75.02	87	67	17	22	4	BAY6204ZZ×1	20	47	14
		S8M250					28	33	4.5	BAY6004ZZ×2		42	12
		S8M300					33	38	8	BAY6202ZZ×2	15	35	11
	32	S8M150	81.49	80.12	87	67	17	22	4	BAY6204ZZ×1	20	47	14
	32A	S8M150							5	BAY6005ZZ×1	25		12
	34	S8M150	86.58	85.21	95	75	17	22	4	BAY6204ZZ×1	20	47	14
	36	S8M150	91.67	90.3	99	80	17	22	5	BAY6005ZZ×1	25	47	12
	40	S8M150	101.86	100.49	111	90	17	22	3.5	BAY6205ZZ×1	25	52	15

S8M型-双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD21 EVD26 EVD27 EVD29	22	S8M250	56.02	54.65	61	45	28	33	27	BAY6201ZZ×2	12	32	10
		S8M300					33	38
		S8M400					44	49
	24	S8M250	61.12	59.74	67	50	28	33	27	BAY6201ZZ×2	12	32	10
		S8M300					33	38
		S8M400					44	49
	25	S8M250	63.66	62.29	70	56	28	33	27	BAY6201ZZ×2	12	32	10
		S8M300					33	38
		S8M400					44	49
	26	S8M150	66.21	64.84	74	58	17	22	25	BAY6001ZZ×2	12	28	8
		S8M250					28	33
		S8M300					33	38	27	BAY6201ZZ×2		32	10
		S8M400					44	49
	28	S8M250	71.3	69.93	80	60	28	33	30	BAY6202ZZ×2	15	35	11
		S8M300					33	38
		S8M400					44	49
	30	S8M250	76.39	75.02	87	67	28	33	37	BAY6004ZZ×2	20	42	12
		S8M300					33	38	41	BAY6204ZZ×2		47	14
		S8M400					44	49
	30A	S8M150	76.39	75.02	87	67	17	22	29	BAY6002ZZ×2	15	32	9
		S8M250					28	33
		S8M300					33	38	30	BAY6202ZZ×2		35	11
		S8M400					44	49
	32	S8M250	81.49	80.12	87	67	28	33	41	BAY6204ZZ×2	20	47	14
		S8M300					33	38
		S8M400					44	49
	34	S8M250	86.58	85.21	95	75	28	33	41	BAY6204ZZ×2	20	47	14
		S8M300					33	38
		S8M400					44	49
	40	S8M250	101.9	100.5	111	90	28	33	43	BAY6005ZZ×2	25	47	12
		S8M300					33	38	47	BAY6205ZZ×2		52	15
		S8M400					44	49

S14M型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD21 EVD26 EVD27 EVD29	28	S14M300	124.78	121.98	136	101	36	43	57	BAY6206ZZ×2	30	62	16
		S14M400					46	53
		S14M500					57	64
		S14M600					67	74
	30	S14M400	133.69	130.9	144	111	46	53
		S14M500					57	64
		S14M600					67	74
	32	S14M400	142.6	139.81	152	121	46	53
		S14M500					57	64
		S14M600					67	74
	34	S14M400	151.52	148.72	161	131	46	53	73.5	BAY6208ZZ×2	40	80	18
		S14M500					57	64
		S14M600					67	74
	36	S14M400	160.43	157.68	172	141	46	53
		S14M500					57	64
		S14M600					67	74
	40	S14M400	178.25	175.46	190	161	46	53
		S14M500					57	64
		S14M600					67	74

H3M型-单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	S	轴承型号×数量	d	D	B
EVD01 EVD14	20	H3M060	19.1	18.34	22	14	7	11	3	BAF685ZZ×1	5	11	5
	20	H3M090	19.1	18.34	22	14	11	15	2.5	BAF685ZZ×2	5	11	5
	24	H3M060	22.92	22.16	25	16	7	11	3.5	BAF695ZZ×1	5	13	4
	24	H3M090	22.92	22.16	25	16	11	15	3.5	BAF695ZZ×2	5	13	4
	25	H3M060	23.87	23.11	28	18	7	11	3.5	BAF695ZZ×1	5	13	4
	26		24.83	24.07	28	18	7	11	3	BAF696ZZ×1	6	15	5
	28		26.74	25.98	30	20	7	11	3	BAF696ZZ×1	6	15	5
	30	H3M060	28.65	27.89	32	23	7	11	3	BAF696ZZ×1	6	15	5
	30	H3M090	28.65	27.89	32	23	11	15	4.5	BAF626ZZ×1	6	19	6
	32	H3M060	30.56	29.8	35	25	7	11	2.5	BAF698ZZ×1	8	19	6
	32	H3M090	30.56	29.8	35	25	11	15	4.5	BAF698ZZ×1	8	19	6
	36	H3M060	34.38	33.62	40	28	7	11	2.5	BAF698ZZ×1	8	19	6
	40		38.2	37.44	44	32	7	11	2.5	BAY6900ZZ×1	10	22	6
	44		42.02	41.26	48	36	7	11	2.5	BAY6900ZZ×1	10	22	6
	48		45.84	45.07	50	38	7	11	2.5	BAY6900ZZ×1	10	22	6
	50		47.75	46.98	52	40	7	11	2.5	BAY6900ZZ×1	10	22	6
	60		57.3	56.53	61	45	7	11	2.5	BAY6900ZZ×1	10	22	6

H3M型-双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD21 EVD29	20	H3M060	19.1	18.34	22	14	7	11	5	BAF673ZZ×2	3	6	2.5
		H3M090					11	15		BAF674ZZ×2	4	7
		H3M150					17	21	9	BAF685ZZ×2	5	11	5
	24	H3M060	22.92	22.16	25	16	7	11	11	BAF695ZZ×2	5	13	4
		H3M090					11	15
		H3M150					17	21
	25	H3M090	23.87	23.11	28	18	11	15	13	BAF696ZZ×2	6	15	5
		H3M150					17	21
	26	H3M090	24.83	24.07	28	18	11	15	13	BAF696ZZ×2	6	15	5
		H3M150					17	21
	28	H3M090	26.74	25.98	30	20	11	15	13	BAF696ZZ×2	6	15	5
		H3M150					17	21
	30	H3M090	28.65	27.89	32	23	11	15	13	BAF696ZZ×2	6	15	5
		H3M150					17	21
	32	H3M090	30.56	29.8	35	25	11	15	17	BAF698ZZ×2	8	19	6
		H3M150					17	21
	36	H3M090	34.38	33.62	40	28	11	15	20	BAY6900ZZ×2	10	22	6
		H3M150					17	21
	40	H3M090	38.2	37.44	44	32	11	15	20	BAY6900ZZ×2	10	22	6
		H3M150					17	21
	44	H3M090	42.02	41.26	48	36	11	15	20	BAY6900ZZ×2	10	22	6
		H3M150					17	21
	48	H3M090	45.84	45.07	50	38	11	15	20	BAY6900ZZ×2	10	22	6
		H3M150					17	21
	50	H3M090	47.75	46.98	52	40	11	15	20	BAY6900ZZ×2	10	22	6
		H3M150					17	21
	60	H3M090	57.3	56.53	61	45	11	15	20	BAY6900ZZ×2	10	22	6
		H3M150					17	21	25	BAY6001ZZ×2	12	28	8

H5M型-单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD01 EVD14	16	H5M090	25.46	24.32	32	20	11	16	5	BAF606ZZ×1	6	17	6
	18		28.65	27.51	33	22				BAF698ZZ×1	8	19	6
	20	H5M090	31.83	30.69	36	24	11	16		BAF698ZZ×1	8	19	6
		H5M150					17	22		BAF698ZZ×2
	22	H5M090	35.01	33.87	40	27	11	16	4	BAF628ZZ×1	8	24	8
		H5M150					17	22	3	BAF628ZZ×2
	24	H5M090	38.2	37.06	45	30	11	16	4	BAY6000ZZ×1	10	26	8
		H5M150					17	22	3	BAY6000ZZ×2
	25	H5M090	39.79	38.65	45	30	11	16	4	BAY6000ZZ×1	10	26	8
		H5M150					17	22	3	BAY6000ZZ×2
	26	H5M090	41.38	40.24	48	35	11	16	3.5	BAY6200ZZ×1	10	30	9
	28	H5M090	44.56	43.42	48	35	11	16		BAY6200ZZ×1	10	30	9
		H5M150					17	22	6.5
	30	H5M090	47.75	46.61	52	36	11	16	3	BAY6201ZZ×1	12	32	10
		H5M150					17	22	6
	32	H5M090	50.93	49.79	55	40	11	16	3	BAY6201ZZ×1	12	32	10
		H5M150					17	22		BAY6000ZZ×2	10	26	8
	36	H5M090	57.3	56.16	61	45	11	16		BAY6201ZZ×1	12	32	10
	40		63.66	62.52	67	50				BAY6201ZZ×1	12	32	10

H5M型-双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD21 EVD29	16	H5M150	25.46	24.32	32	20	17	22	15	BAF606ZZ×2	6	17	6
		H5M250					27	32
	18	H5M150	28.65	27.51	33	22	17	22	17	BAF698ZZ×2	8	19	6
		H5M250					27	32
	20	H5M150	31.83	30.69	36	24	17	22	17	BAF698ZZ×2	8	19	6
		H5M250					27	32
	22	H5M150	35.01	33.87	40	27	17	22	20	BAF608ZZ×2	8	22	7
		H5M250					27	32
	24	H5M150	38.2	37.06	45	30	17	22	20	BAF608ZZ×2	8	22	7
		H5M250					27	32
	25	H5M090	39.79	38.65	45	30	11	16	17	BAF698ZZ×2	8	19	6
		H5M150					17	22
		H5M250					27	32	20	BAF608ZZ×2		22	7
	25A	H5M090	39.79	38.65	45	30	11	16	13	BAF696ZZ×2	6	15	5
		H5M150					17	22
		H5M250					27	32	15	BAF606ZZ×2		17	6
	26	H5M150	41.38	40.24	48	35	17	22	25	BAY6200ZZ×2	10	30	9
		H5M250					27	32
	28	H5M090	44.56	43.42	48	35	11	16	20	BAY6900ZZ×2	10	22	6
		H5M150					17	22
		H5M250					27	32	25	BAY6200ZZ×2		30	9
	30	H5M150	47.75	46.61	52	36	17	22	25	BAY6001ZZ×2	12	28	8
		H5M250					27	32	27	BAY6201ZZ×2		32	10
	32	H5M150	50.93	49.79	55	40	17	22	25	BAY6001ZZ×2	12	28	8
		H5M250					27	32	27	BAY6201ZZ×2		32	10
	36	H5M150	57.3	56.16	61	45	17	22	29	BAY6002ZZ×2	15	32	9
		H5M250					27	32	30	BAY6202ZZ×2		35	11
	40	H5M150	63.66	62.52	67	50	17	22	29	BAY6002ZZ×2	15	32	9
		H5M250					27	32	30	BAY6202ZZ×2		35	11

H8M型-单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	S	轴承型号×数量	d	D	B
EVD01 EVD14	20	H8M150	50.93	49.56	58	40	17	22	6	BAY6201ZZ×1	12	32	10
	20	H8M250	50.93	49.56	58	40	28	33	5.5	BAY6202ZZ×2	15	35	11
	22	H8M150	56.02	54.65	61	45	17	22	6	BAY6201ZZ×1	12	32	10
	24	H8M150	61.12	59.74	67	50	17	22	6	BAY6201ZZ×1	12	32	10
		H8M250					28	33	6.5	BAY6201ZZ×2	12	32	10
		H8M300					33	38	8	BAY6202ZZ×2	15	35	11
		H8M400					44	49	13.5	BAY6202ZZ×2	15	35	11
	25	H8M150	63.66	62.29	70	56	17	22	5.5	BAY6202ZZ×1	15	35	11
	26	H8M150	66.21	64.84	74	58	17	22	5.5	BAY6202ZZ×1	15	35	11
	28	H8M150	71.3	69.93	80	60	17	22	5.5	BAY6202ZZ×1	15	35	11
	30	H8M150	76.39	75.02	87	67	17	22	5.5	BAY6202ZZ×1	15	35	11
		H8M250					28	33	5.5	BAY6202ZZ×2	15	35	11
		H8M300					33	38	5	BAY6204ZZ×2	20	47	14
		H8M400					44	49	10.5	BAY6204ZZ×2	20	47	14
	32	H8M150	81.49	80.12	87	67	17	22	4	BAY6204ZZ×1	20	47	14
	34	H8M150	86.58	85.21	95	75	17	22	4	BAY6204ZZ×1	20	47	14
	40	H8M150	101.86	100.49	111	90	17	22	3.5	BAY6205ZZ×1	25	52	15

H8M型-双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD21 EVD29	22	H8M250	56.02	54.65	61	45	28	33	27	BAY6201ZZ×2	12	32	10
		H8M300					33	38
		H8M400					44	49
	24	H8M250	61.12	59.74	67	50	28	33	27	BAY6201ZZ×2	12	32	10
		H8M300					33	38
		H8M400					44	49
	25	H8M250	63.66	62.29	70	56	28	33	27	BAY6201ZZ×2	12	32	10
		H8M300					33	38
		H8M400					44	49
	26	H8M150	66.21	64.84	74	58	17	22	25	BAY6001ZZ×2	12	28	8
		H8M250					28	33
		H8M300					33	38	27	BAY6201ZZ×2		32	10
		H8M400					44	49
	28	H8M250	71.3	69.93	80	60	28	33	30	BAY6202ZZ×2	15	35	11
		H8M300					33	38
		H8M400					44	49
	30A	H8M150	76.39	75.02	87	67	17	22	29	BAY6002ZZ×2	15	32	9
		H8M250					28	33
		H8M300					33	38	30	BAY6202ZZ×2		35	11
		H8M400					44	49
	30	H8M250	76.39	75.02	87	67	28	33	37	BAY6004ZZ×2	20	42	12
		H8M300					33	38	41	BAY6204ZZ×2		47	14
		H8M400					44	49
	32	H8M250	81.49	80.12	87	67	28	33	41	BAY6204ZZ×2	20	47	14
		H8M300					33	38
		H8M400					44	49
	34	H8M250	86.58	85.21	95	75	28	33	41	BAY6204ZZ×2	20	47	14
		H8M300					33	38
		H8M400					44	49
	40	H8M250	101.86	100.49	111	90	28	33	43	BAY6005ZZ×2	25	47	12
		H8M300					33	38	47	BAY6205ZZ×2		52	15
		H8M400					44	49

H14M型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
EVD21 EVD26 EVD27 EVD29	28	H14M300	124.78	121.98	136	101	36	43	57	BAY6206ZZ×2	30	62	16
		H14M400					46	53
		H14M500					57	64
		H14M600					67	74
	30	H14M400	133.69	130.9	144	111	46	53
		H14M500					57	64
		H14M600					67	74
	32	H14M400	142.6	139.81	152	121	46	53
		H14M500					57	64
		H14M600					67	74
	34	H14M400	151.52	148.72	161	131	46	53	73.5	BAY6208ZZ×2	40	80	18
		H14M500					57	64
		H14M600					67	74
	36	H14M400	160.43	157.68	172	141	46	53
		H14M500					57	64
		H14M600					67	74
	40	H14M400	178.25	175.46	190	161	46	53
		H14M500					57	64
		H14M600					67	74

客服
购物车
0
公众号

微信公众号

订单/资讯随手掌握

微信技术交流服务群

扫码添加进群
浏览记录
问题反馈
置顶

营业执照: 91441900566614589Q

网络举报APP下载中心

中国互联网举报中心

商城

线下

抱歉，该浏览器不支持PDF预览

抱歉，未生成产品型号
